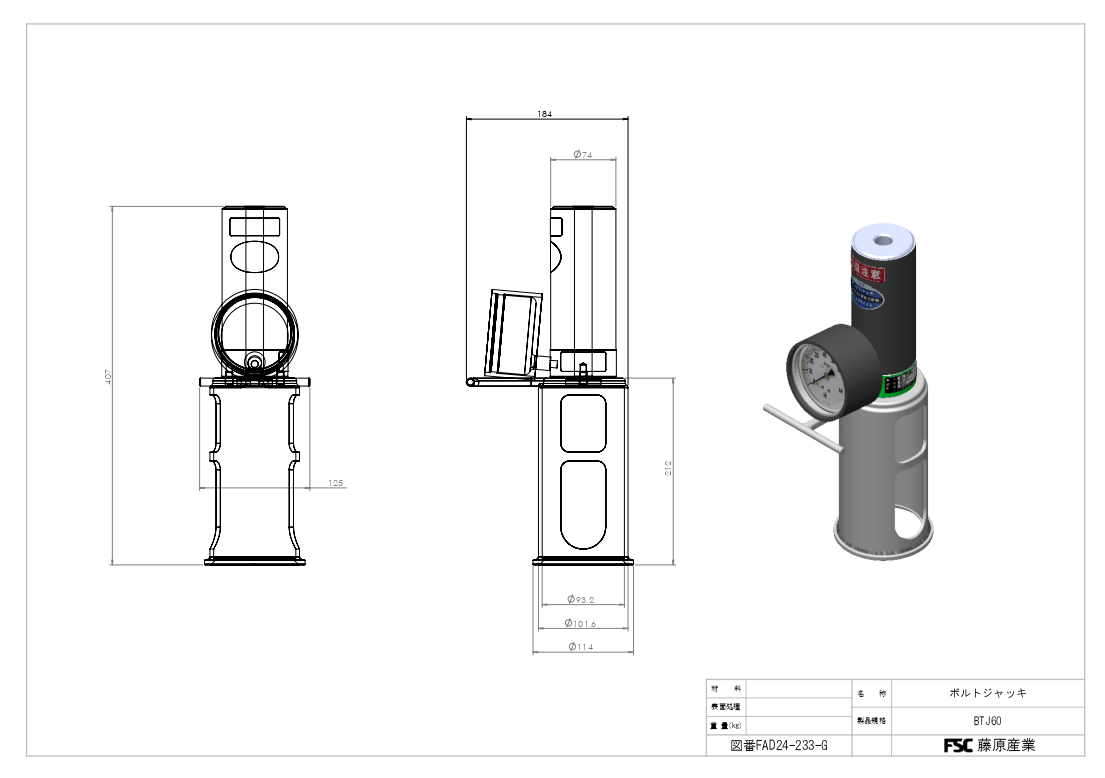

ロックボルトの確認試験機の定番
- 油圧ポンプ無しで60kNまでの試験が可能です
- シンプルで簡単な操作で安全な試験が出来ます
- 軽量のため足場の無い現場にも最適です
- 球面プレートにより５度まで調整可能です
| 仕様 | |
| 最大荷重 | 60kN |
| ホール径 | φ20mm |
| 重量 | 7kg (標準ラムチェアを含んだ場合) |
| 全長 | 195mm (ジャッキのみ) |
| ラムチェア | 標準200mm |
| 圧力計 | 面径φ75 最小目盛2kN |
| 付属品 | 検査成績表、ラチェット、六角レンチ棒、 サラエナット、球面プレート、ダイヤルゲージ当て板、 モリブデンスプレー、収納ケース |
| ケース寸法 | 697×250×330 総重量15kg |
| 対応ロックボルト | ネジテツコン、タフネジバー、ネジエーコン、 Mネジ (並目)、自穿孔ボルト、ゲビンデ、インチネジなど |
| 締付けトルク | 荷重が30kNの場合：ボルトジャッキ 60N.m ユニットジャッキ 20N.m 荷重が60kNの場合：ボルトジャッキ 130N.m ユニットジャッキ 40N.m 荷重が110kNの場合：ボルトジャッキ 使用不可 ユニットジャッキ 60N.m |
Please wait while flipbook is loading. For more related info, FAQs and issues please refer to DearFlip WordPress Flipbook Plugin Help documentation.
Please wait while flipbook is loading. For more related info, FAQs and issues please refer to DearFlip WordPress Flipbook Plugin Help documentation.
継ぎ足しラムチェア(100Ｌ・200Ｌ)
・ロックボルトの余長が長い時に、
標準のラムチェアに継ぎ足して使用します
・ボルトジャッキ・120kNジャッキ専用
ＦＳカプラバー（M20）
| 仕様 | |
| 材質 | S45C |
| ネジ径 | M20 |
| 有効断面積 | 245mm² |
| 全長 | 500mm |
| ヤング率 | 205GPa・205kN/mm2 |
| メーカー | 対応ボルト |
|---|---|
| 東京鐵鋼 ネジテツコン | D19・D22・D25・D29・D32 |
| 朝日工業 ネジエーコン | D19・D22・D25 (※D29以降のサイズ検討中となっておりますので、その都度確認願います) |
| 共栄製鋼 タフネジバー | D19・D22・D25・D29・D32・D35 |
| 一般Mネジ | M12・M16・M18・M20・M24・M27・M30・M33 |
| 自穿孔ボルト | ｽｰﾊﾟｰﾀﾞｸﾞｼﾑD26・OSDP・R29・SP29・QS(φ28.5) |
| NNS(φ28.5)・TF26・R32・SP32(φ31.5) | |
| ウイットネジ | 1” |
| 住友ゲビンデ | D23 |
| HDボルト | D19・D22・D25 |
| Pボルト | D19・D22・D25 |
| 岡部 GFRPボルト パワースレッド | D25(実測φ25.1) |
標準セット品
- 最初に球面プレートをセットし、カプラをボルトに取付け、六角棒レンチで回り止めをする
- ジャッキ（ラムチェア付）をセットする
- サラエナットを軽く締まる程度に取付け、テンションバーの焼付防止用に必ずモリブデンスプレーをし、締付ナットをセットする
- ラチェットを入れる
ダイヤルゲージを使う場合は、ダイヤルゲージ用当て板を付ける。 - セットはこれで完了です
ラチェットを締めると鋼棒を引張り圧が上がり、緩めると下がります
マグロスタンド セット例
ジャッキ本体からの変位計のセット図です。
Q&A
Q、受圧面積が記載されていませんが、ないのですか？
A、設計上存在するのですが、圧力計がkN表示のみの為、受圧面積を提示しても意味がないのです。キャリブレーション表もkN表示になっています。
