ハイスピードジャッキ・先ツカミジャッキ

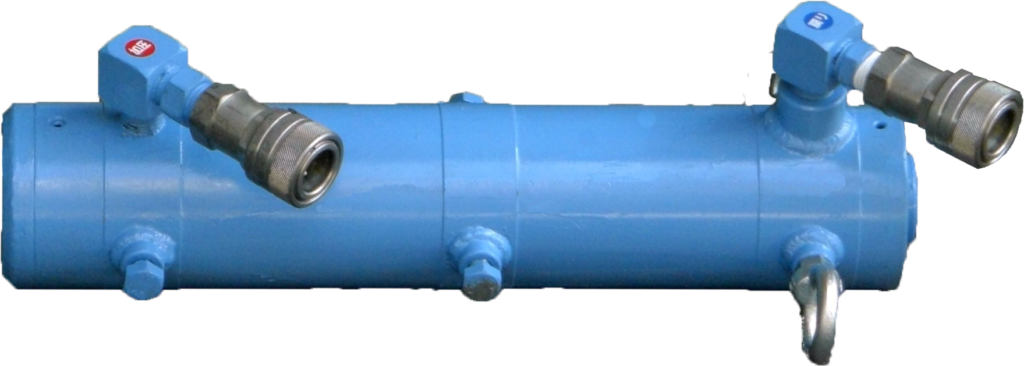

ハイスピードジャッキ

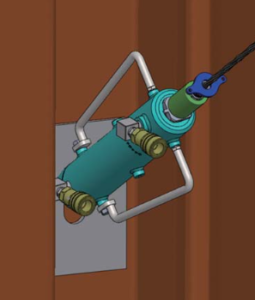

除去アンカー工法のPC鋼より線の除去作業にご使用いただけます

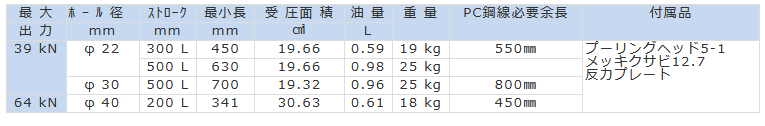

最大荷重ホール径ストローク最小長受圧面積油量重量PC鋼線必要余長付属品
Lkg
39kNφ2230045019.660.5919550プーリングヘッド5-1
メッキクサビ12.7
反力プレート
5007500.9825800

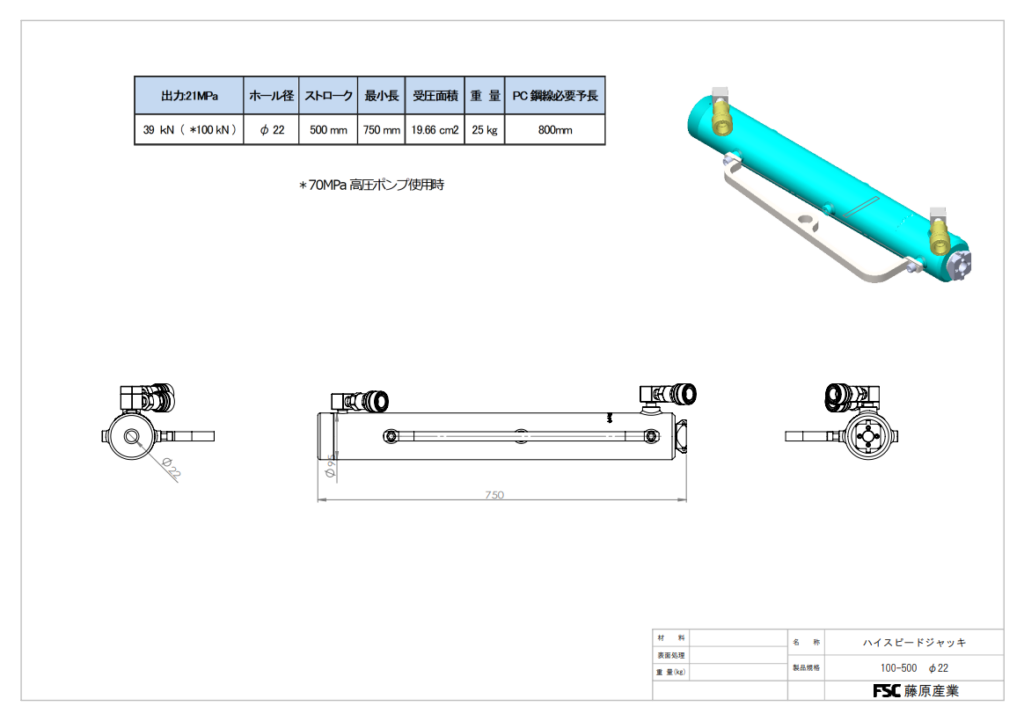

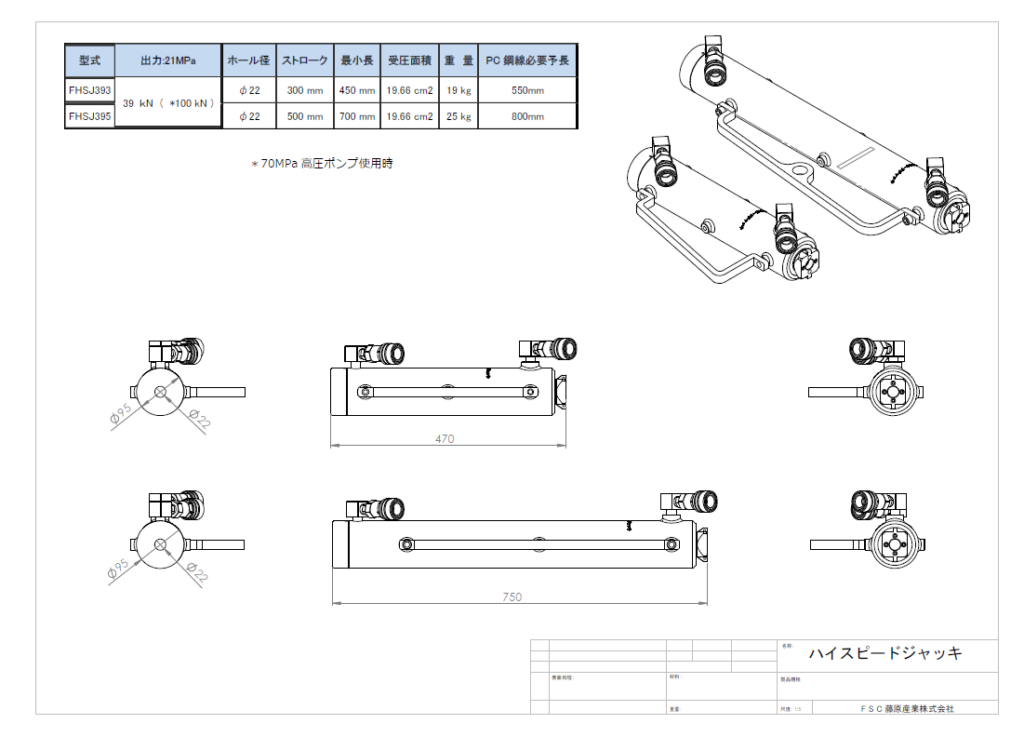

除去ジャッキの選定

★ハイスピードジャッキは、主に39kNφ22-300Lが、よく出荷されます

ストロークの選定は、500ストロークの方が長くて伸縮作業が少なく効率的ですが、その分ジャッキ全長が長いので余長が800mmぐらい必要になります。300ストロークですと、550mmですむので300Lがよく出荷されます。
*PC鋼線を切断する時は、なるべく台座の裏ぎりぎりで切断してください。

鋼線の余長がどうしても短い場合は、200kNの標準ジャッキ(350L)か、200kNの先ツカミジャッキを使用すると便利です。
先ツカミジャッキはジャッキの先端部でつかみますので、余長が100mmでも可能です。(ポンプは高圧ポンプ100vを使用します)

引抜荷重が38kNで引張れない場合(最初のUターンのエンギリ部)は、200kNの200ストロークを用意するか、高圧ポンプ(70Mpa)を用意することで38kNが100kNに変わります。

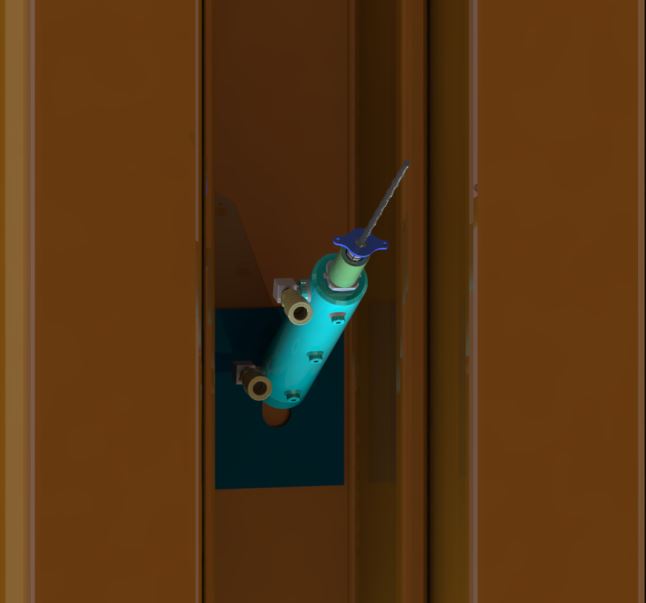

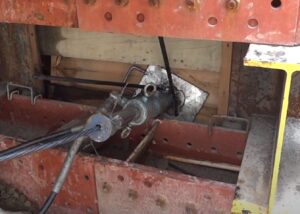

使用動画

実際にシリンダーが伸びる時は、荷重により遅くなります。
また温度やホースの長さにもスピードは左右されます。
映像は負荷がかかっていない状態になります。

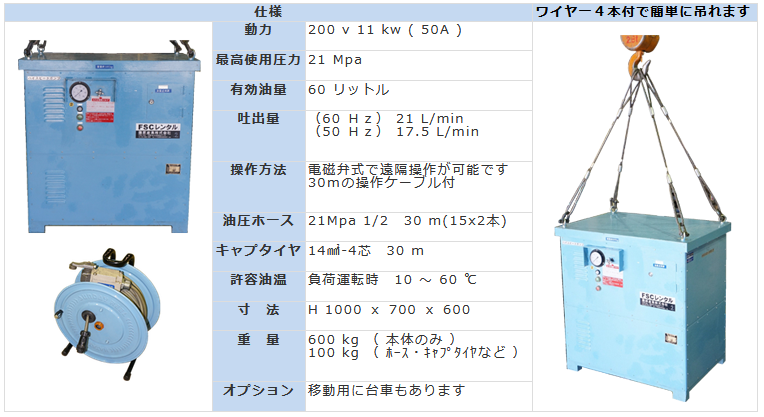

ハイスピードジャッキ専用ポンプ(21MPa)

付属品のワイヤー4本で簡単に吊れます

仕様
動力200V 11kw(50A)
対応発電機45kVA以上
最高使用圧力21MPa
有効油量60リットル
吐出量(60Hz)  21L/min
(50Hz) 17.5L/min
操作方法電磁弁式で遠隔操作が可能です。
30mの操作ケーブル付
オプションで+30mも有り
油圧ホース圧 力:21MPa
サイズ:1/2
長 さ:30m(15×4本)
カプラ:31EA08CXXZ(メス)
    32EA08C(オス)
キャプタイヤ14㎟ - 4芯 30m
オプションで+30mも有り
許容油温負荷運転時 10~60℃
寸法H1000×700×600
重量600kg(本体のみ)
100kg(ホース・キャプタイヤなど)

付属品

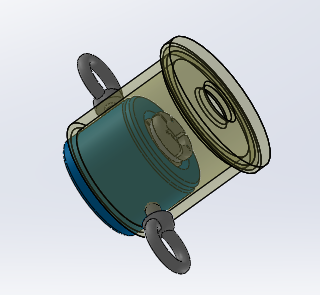

●クサビ内蔵型プーリングヘッド 12.7
 (除荷ヘッドAタイプ)

●クサビ内蔵型プーリングヘッド 12.7
 (除荷ヘッドBタイプ)

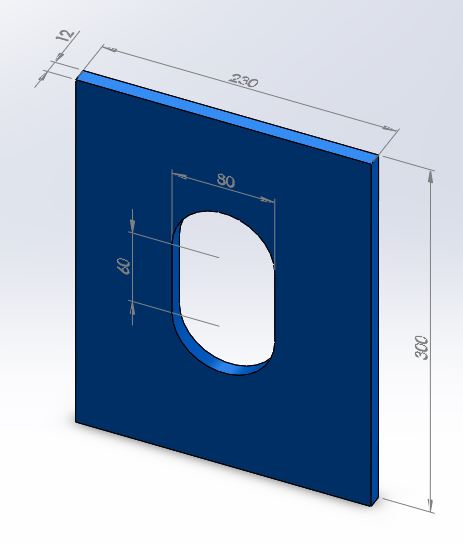

●除去長孔プレート
 ①12t 230×300(穴100×50)
 ②12t 230×300(穴135×75)

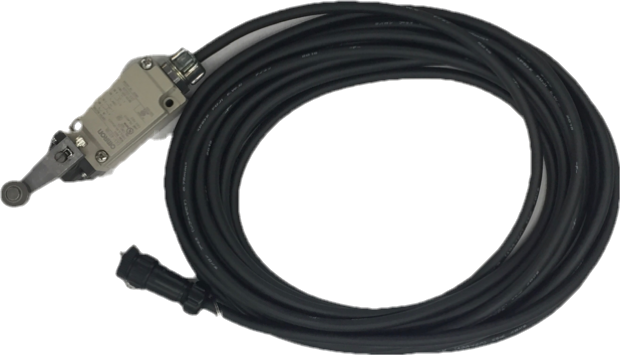

●予備の操作ケーブル 10m

お客様でご用意していただくもの

■発電機■
発電機は、出力45~60KVAを用意してください

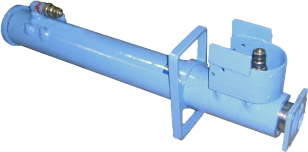

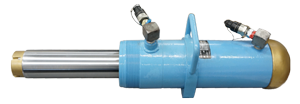

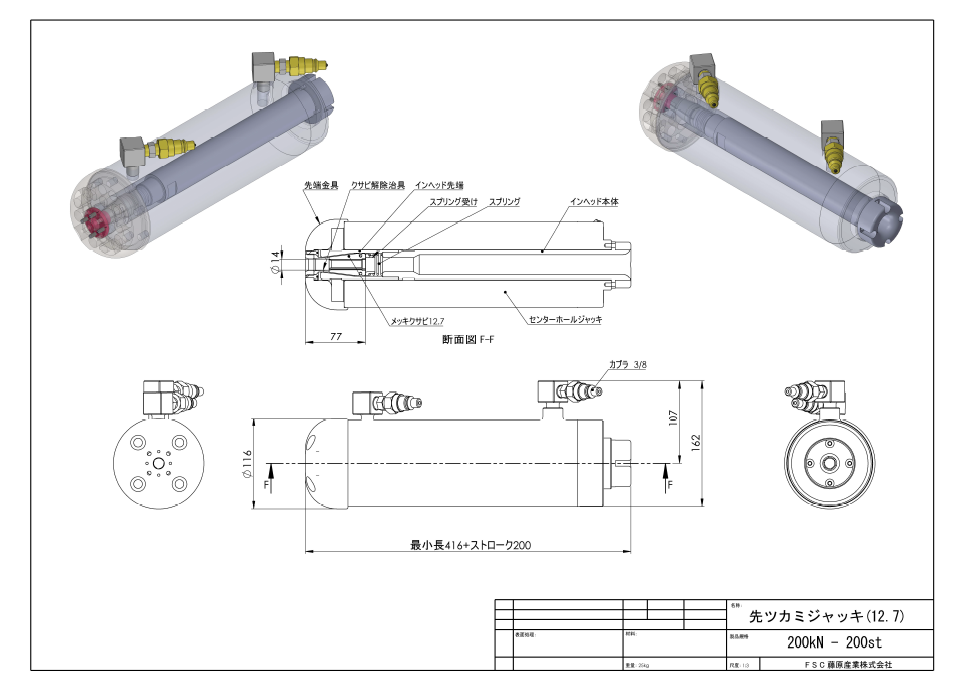

先ツカミジャッキ(φ12.7専用)

ハイスピードジャッキをセットする余長が足りないときに使用します。
ジャッキ先端部にクサビが内臓されているので、最短10cmでも引っ張ることが可能です。
シリンダーを伸ばすとクサビが効き、全ストローク戻すとクサビが解除になります。

最大荷重ホール径ストローク最小ツカミしろ受圧面積重量
200kNφ13200㎜100㎜30.63㎠25kg

ポンプは100vと200v(0.75kw)使用可能です。

【ハイスピードポンプ200V-11KWでの使用について】
スピードが速いと、くさび解除パイプが破損しやすくなります。
また、ハイスピードポンプは21MPAの圧力の為、64KNまでしか引っ張ることができません。

PC鋼線の先端をガス切断した場合は、サンダーで綺麗に面取りしてください。
バラバラに乱れた状態では、セットが難しかったりクサビが効かない場合があります
