ダイヤルゲージ関連部材

PC鋼線・鋼棒などの緊張時の変位計測に

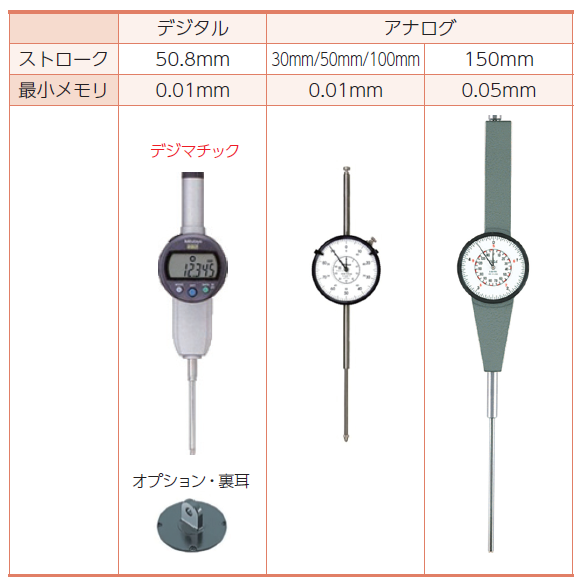

デジタルアナログ
ストローク50.8mm30mm/50mm/100mm
150mm
最小メモリ0.01mm0.01mm0.05mm
イメージ

※デジタルダイヤルゲージの種類は(レンタル品・販売品)と2種類ございます。
 つきましては、下記の表を参照お願いします。

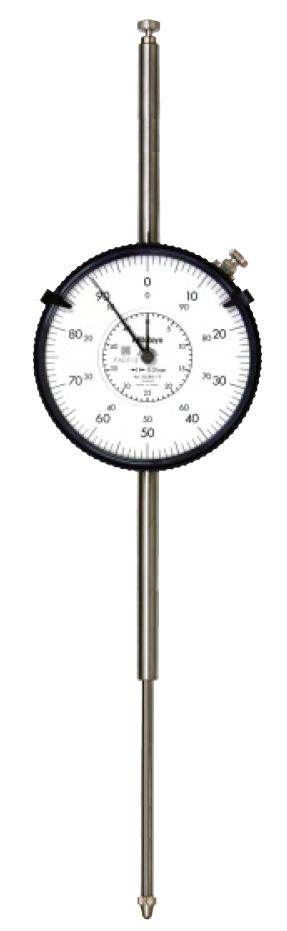

アナログ式

仕様
型式3052A-193058A-193062A-19KM-05150
測定範囲30㎜50㎜100㎜150㎜
目盛0.010.05

使用方法

① 測定対象品にピストンを1~5mm当てた状態でセットする
  (5mm当てた場合、測定範囲は本体ストロークのマイナス5mmとなる)
② 外枠を回転させ、長針をゼロに合わせ、数値を控える
③ 測定を始める
④ 測定完了後、数値を控える
⑤ ④の数値から②の数値を差し引いた数値が変位値となります5

写真の数値 24.30

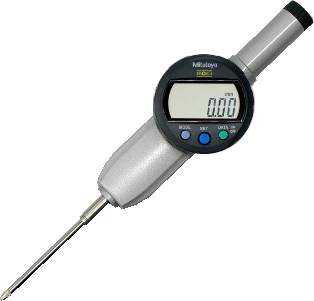

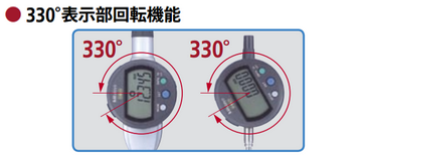

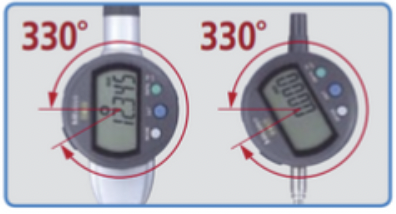

(レンタル商品) デジタル式  デジマチックインジケータ

仕様
型式ID-C1050XB
測定範囲0~50.8㎜
最小表示0.01㎜
取付軸径2.3N以下
電源(付属)ボタン型酸化銀電池(SR44)×1個

(販売品)    デジタル式  デジマチックインジケータ

仕様
型式ID-C1050NXB
測定範囲0~50.8㎜
最小表示0.01㎜
取付軸径2.3N以下
電源(付属)ボタン型酸化銀電池(CR2032)×1個

・裏耳蓋レンタル品には付属しています
 販売品はオプションになります

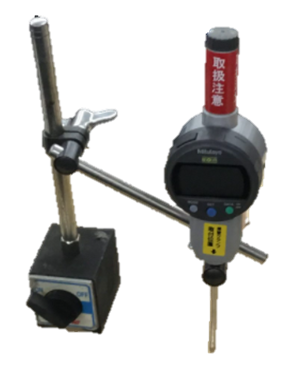

レンタル標準品セット

・ダイヤルゲージ本体
・FS単管クランプ
・マグネットスタンド(2箇所ロック式)
・専用ケース

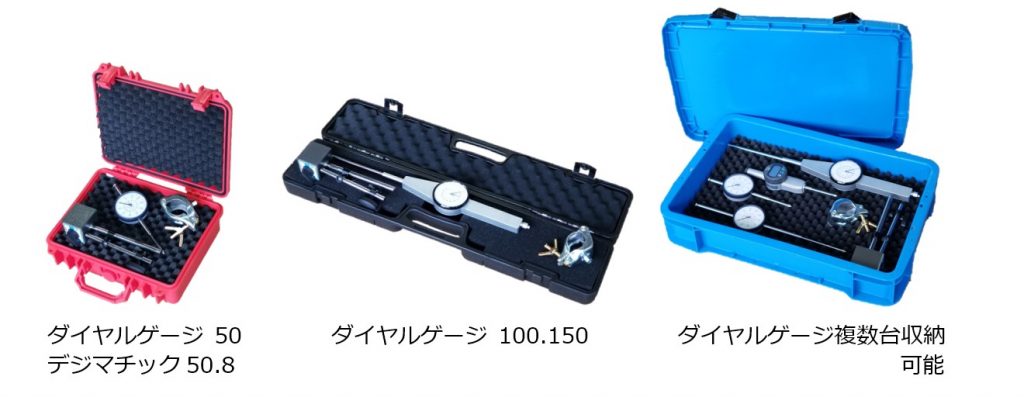

収納ケース

仕様
型式TAK13RE-MNo.847PT-18D
寸法H120×W330×D280H170xW740xD100H590×W390×D110
材質ポリプロピレン樹脂製ポリプロピレン
対応品3052A-19 (30㎜)
3058A-19 (50㎜)
3062A-19 (100㎜)
KM-05150(150㎜)
3052A-19 (30㎜)
3058A-19 (50㎜)
3062A-19 (100㎜)
KM-05150(150㎜)

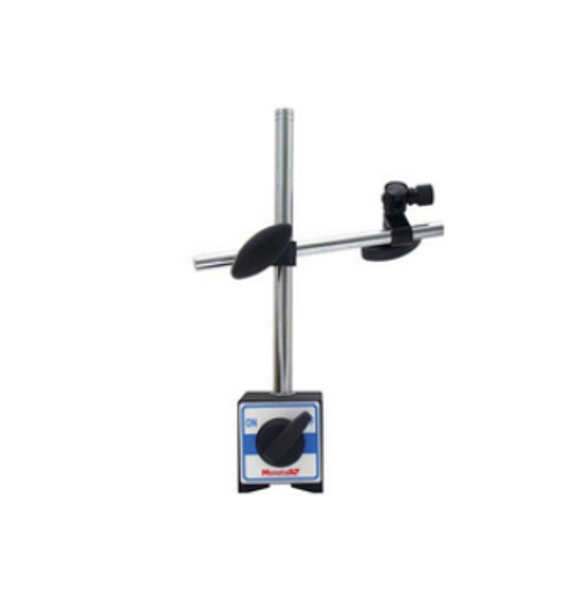

マグネットスタンド

標準タイプ 2箇所ロック式

  • 強力なマグネットと堅固なクランプメカにより、安定した精度の高い計測作業ができます
仕様
質量1.5kg
取付穴4.5/6.5 mm
吸着力800N[80kgf]
SS400、板厚10mm
研削仕上げ面の値です
主柱取付ねじベース側M8×1.25 mm
主柱寸法 (径×長さL)φ12×176 mm
支柱寸法 (径×長さL)φ10×165 mm
マグネット部寸法50×58×55 mm

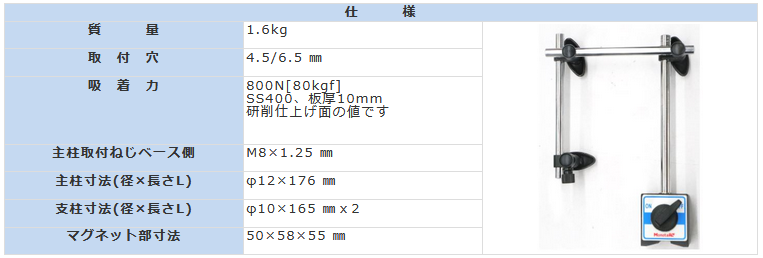

3連軸タイプ 3箇所ロック式

  • 強力なマグネットと堅固なクランプメカにより、安定した精度の高い計測作業ができます
  • 標準タイプより支柱が1本追加されることにより、より広い範囲のセットが可能です
仕様
質量1.6kg
取付穴4.5/6.5 mm
吸着力800N[80kgf]
SS400、板厚10mm
研削仕上げ面の値です
主柱取付ねじベース側M8×1.25 mm
主柱寸法 (径×長さL)φ12×176 mm
支柱寸法 (径×長さL)φ10×165 mm×2
マグネット部寸法50×58×55 mm

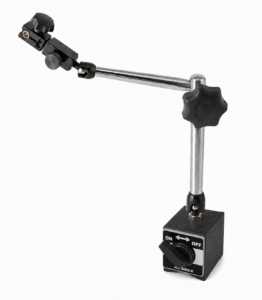

ロックアームタイプ 1箇所ロック式(3種類)

  • ワンタッチダイヤルの締め付けのみでロックと解除ができます
  • アーム部は自由自在に調整できます
  • ロックノブでさまざまな保持姿勢を瞬時にして固定可能です
  • 大きいゲージ使用時は、ロックが効きにくい場合があります
TMG-100TMG-100ATMG-100F
マグネット付きマグネットなし単管クランプ付
吸着力1000N
取付穴4.5/6.5mm
主柱取付ねじベース側M8×1.25mm
マグネット部寸法6mm・8mm

マグロスタンド

  • 長い支柱を使用することで可動範囲が広くなります
付属品重さ
大型マグネットスタンド(M8-Φ10)-1個
FS単管クランプ(M8-Φ10) -1個
ロングステンレス棒(Φ12-500L)-1個
ショートステンレス棒(Φ10-170L)-2個
上金具(Φ10xΦ8+Φ6)ボルト付 -1個
下金具(Φ10xΦ12)-3個
収納ケース(縦横高さ)-1個

5kg

【セット使用例】

各部品

ダイヤルゲージ Q&A

A:ダイヤルゲージの最大測定範囲によって1周の数値は変わります。
短針 30㎜タイプは30㎜(1周しませんが) 50・100㎜タイプは50㎜ 150㎜タイプは150㎜になります。
長針 30・50・100㎜は最小目盛が0.01㎜なので1周1㎜ 150㎜は最小目盛0.05㎜なので1周5㎜になります。

A:キャリブレーション表ではなく、メーカーの検査成績カードが付属しています。

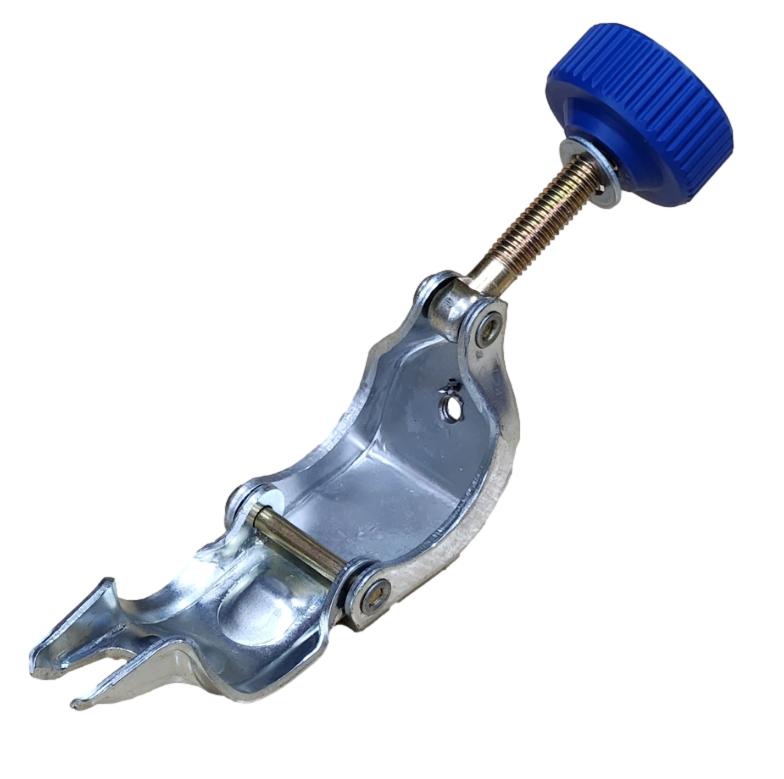

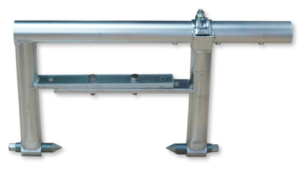

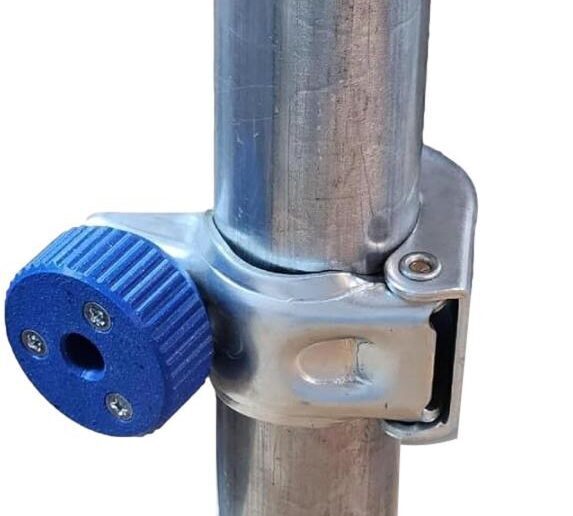

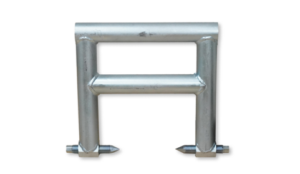

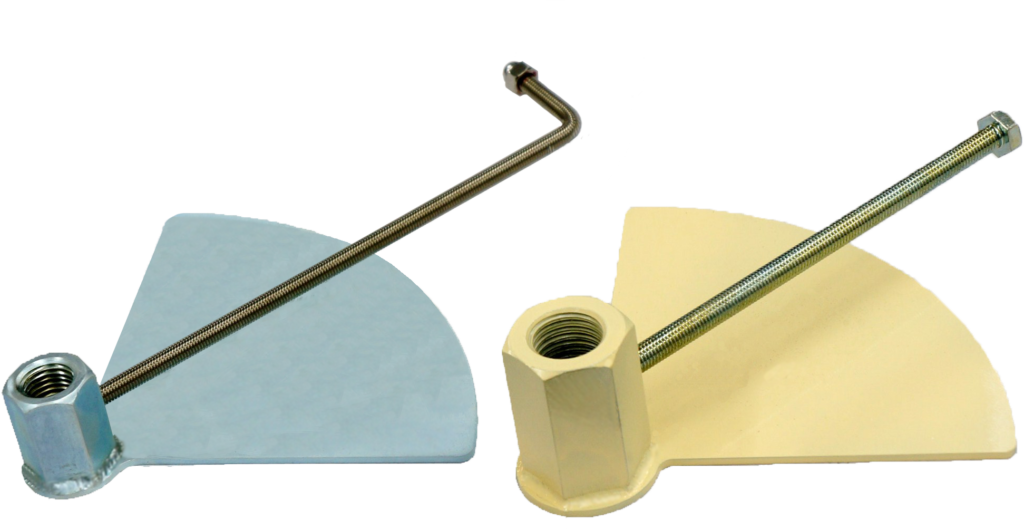

フレームキャッチャー

  • 法枠に直接取り付け可能
  • 足場の安全性向上
  • 小型で軽量の為小運搬が容易
  • 取り付け、取り外しが容易
  • 固定型 のり枠幅200用
  • 兼用型 のり枠幅300・400・500用
(使用例)

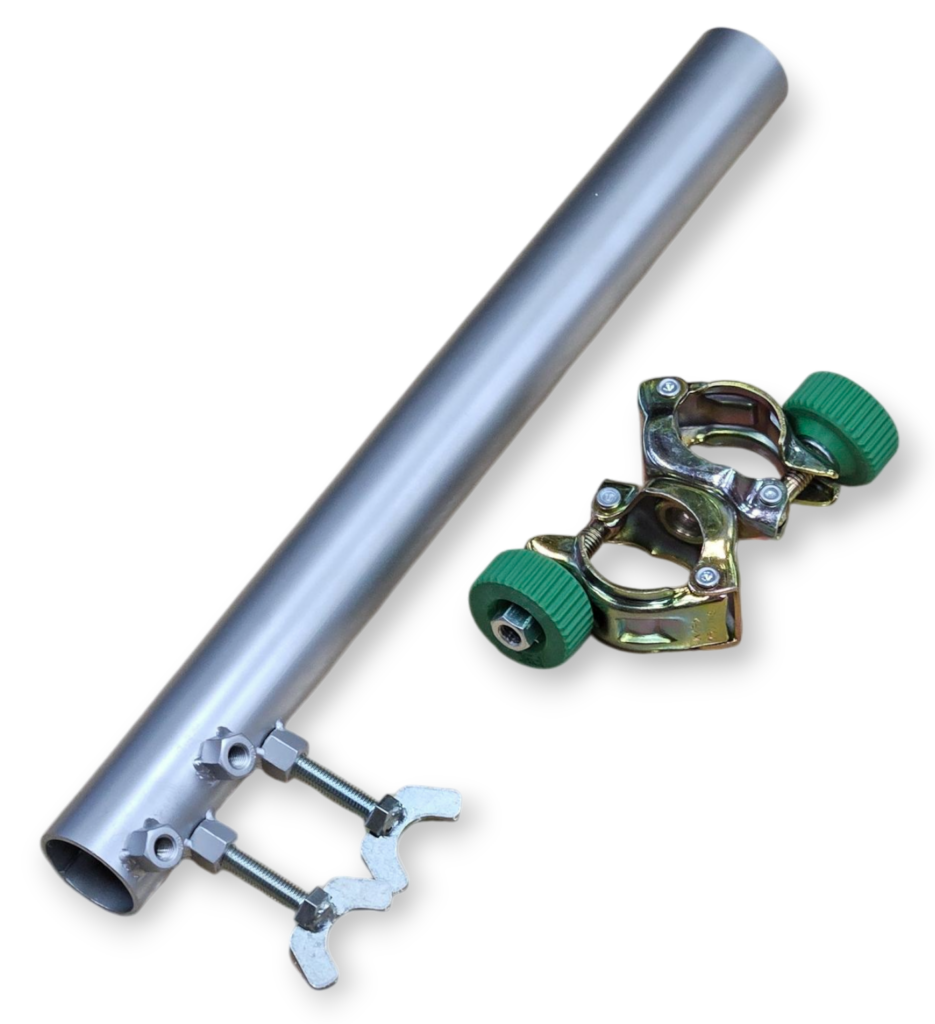

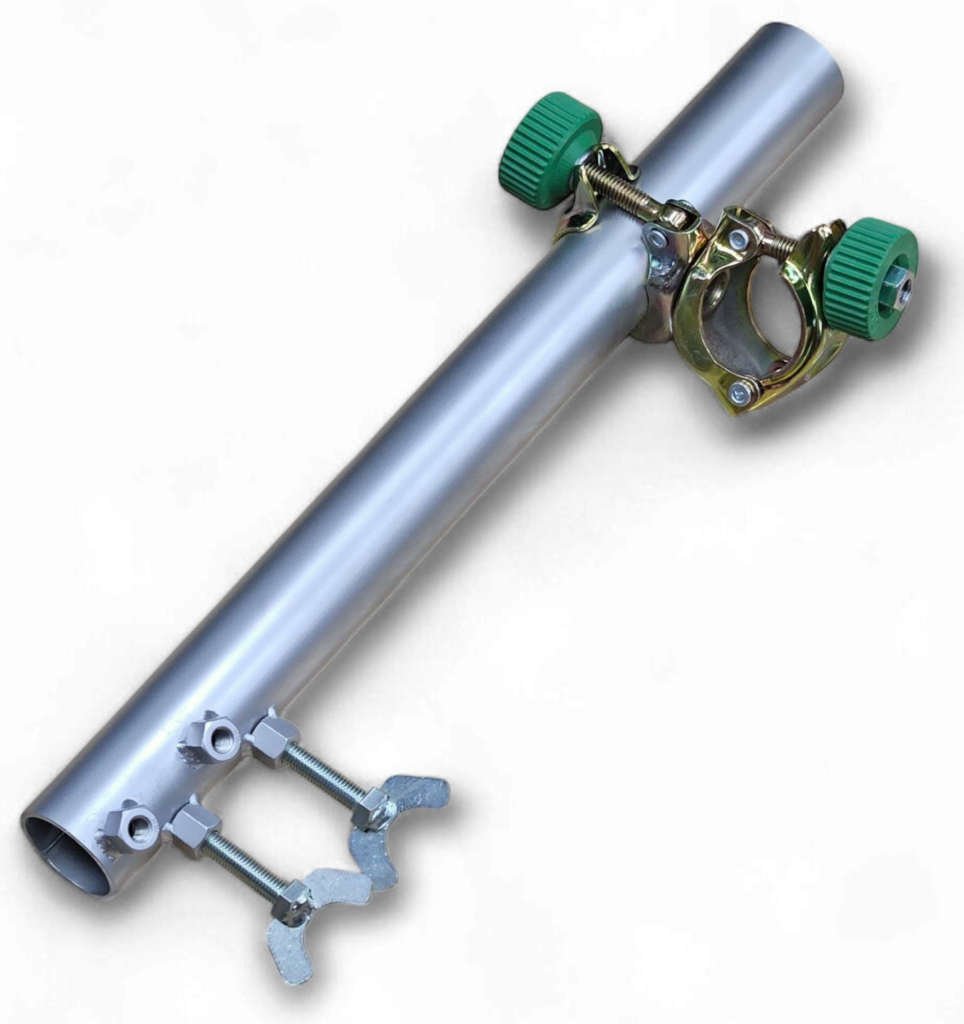

単管ゲージスタンド(内径φ41.6・外径Φ48.6) ~D35まで

・フレームの無い現場に最適です
・周りのロックボルトを単管パイプに変換します
・全長:500L 重量(1本分):1.85kg

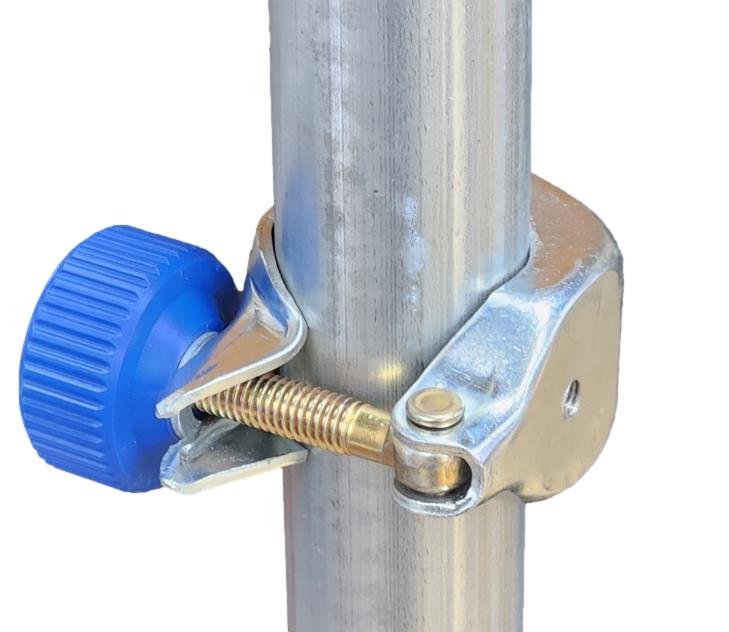

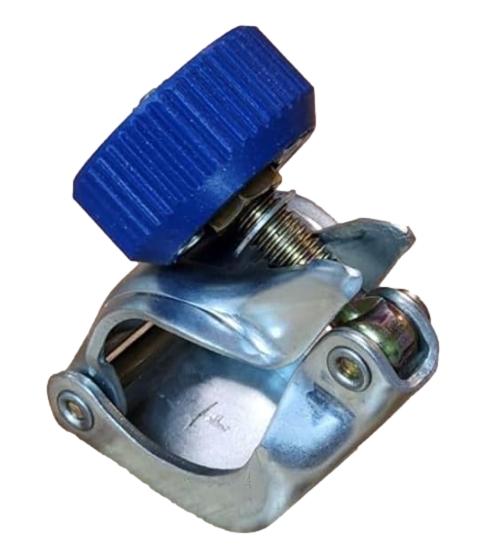

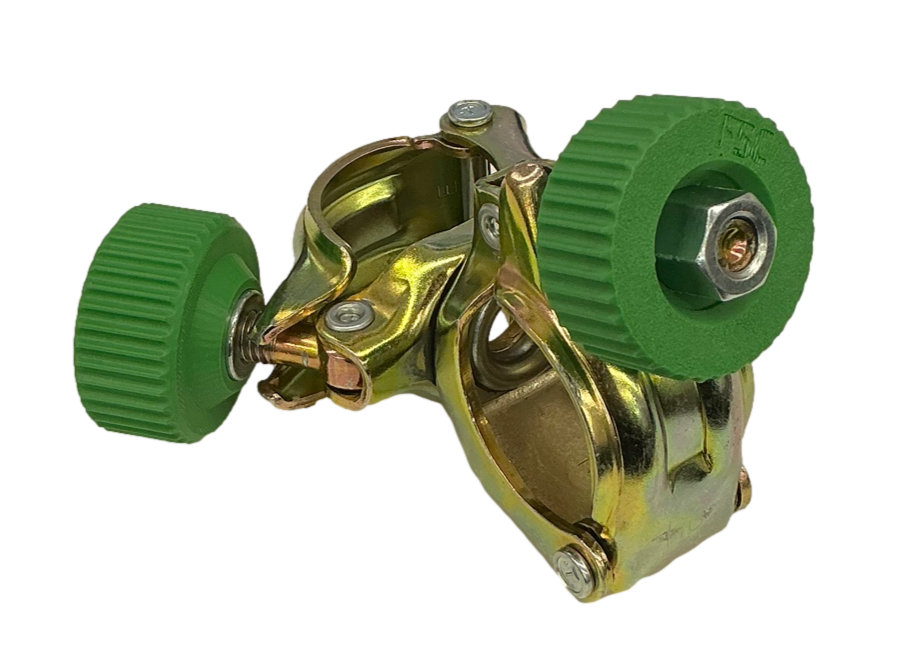

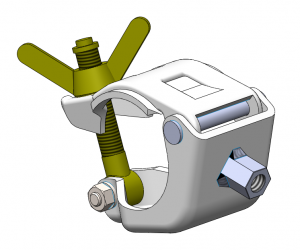

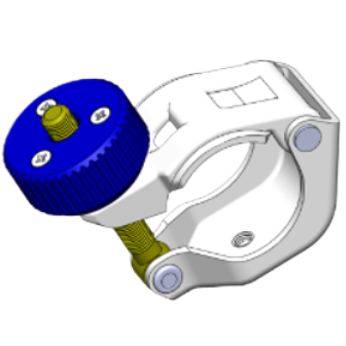

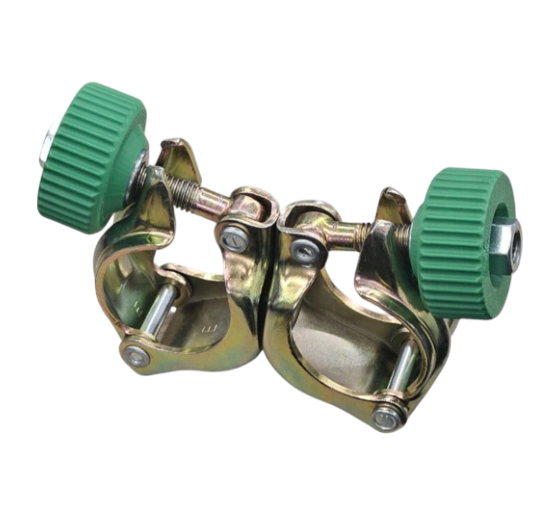

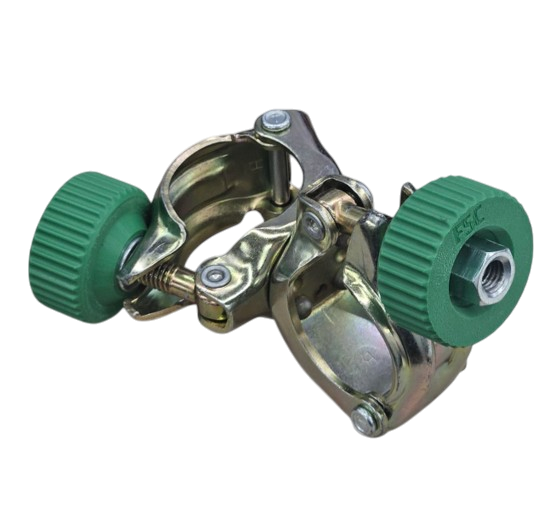

FS単管クランプ FTC1

(ダイヤルゲージ・スタンドは含みません)

  • 単管パイプで足組みする場合に最適です
  • 単管パイプ(φ48.6)にセットすることが可能です
  • また一般クランプと違い、締付けはラチェットなしで簡単にできます
  • 取付ネジ部 M8

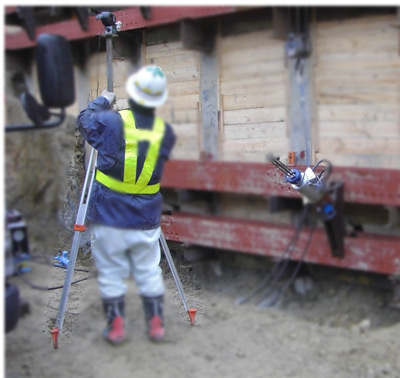

エレベーター式三脚

・最高設置高さ 2.1m  重量 6kg

・ちょっと変わった使い方(パイプを逆さにして下側を使用)

ダイヤルゲージ当板(PC鋼より線用)

  PC鋼線 12.7/15.2用   21.8用

使用例
