レーザー分度器

製品の特徴

削孔時の左右の水平角度セットが簡単に出来て確実な削孔を可能にします。タイロッド工にも最適です!

最小目盛1度
最大角度左右50度
レーザー電源単4電池 2個
付属品ステンレスパイプΦ12-2t 1.5m-1本 1m-1本

屋外用レーザー専用的

晴天でレーザー軸跡が見にくいため専用の的を使用してご利用ください。

セット図ギャラリー

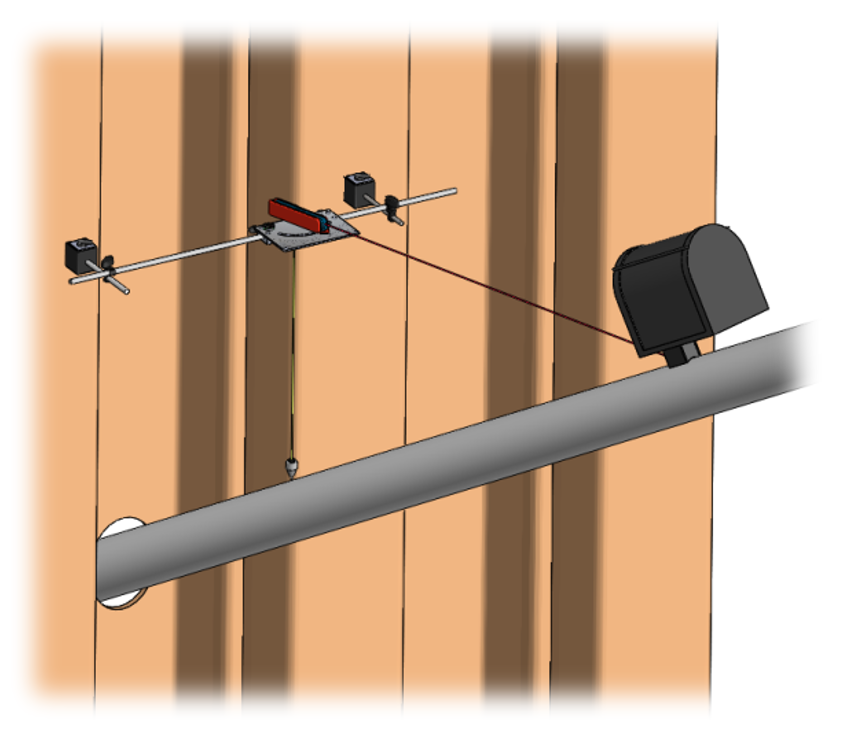

パイプに取り付けた事例

使用方法

本体のセット

1本体の組み立て

本体・ステンレスパイプ・マグネットを右図のように組立てます。
丸棒は1mと1.5mの2種類あります。
※レーザーポインターは非防水ですのでご注意ください。

2水平角度の設定

本体裏面の固定ネジで水平角度を設定する。

3糸長を調整

本体裏側(赤色)固定ネジにて下振りの糸の長さを調整してください。

4本体の設置とセンターセット

H鋼・矢板の壁にマグネットにて取り付け、水糸基準線に並行になるように本体を設置する。
次に、本体の下振りを削孔ポイントのセンターにセットする。

5水平出し

本体の丸い水平器が、真ん中にくるように上下左右の水平を出します。

6電源オン

レーザーレベル本体の電源を入れる。 スイッチは前方向にスライドすること。

レーザー的のセット

ケーシングの上のレーザーが当たっている付近に、水平器を確認しながらレーザー的をマグネットにてセットします。

削孔機の調整

レーザーのポイントが、レーザー的の中心にくるように削孔機を調整します。
