テーパープレート

テーパープレート（角度調整プレート）

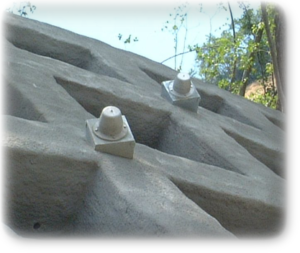

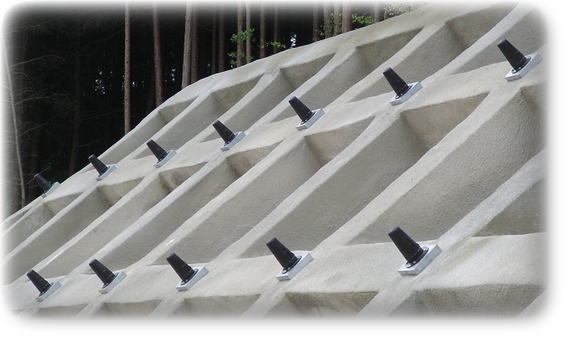

・法面に対して削孔角度とアンカー打設角が直角になるように角度を調節をするプレートです。

二面角度付きの特殊タイプです（写真は、上向15度　右振25度）

ロックボルト用標準サイズ

承認図

アイコン

PDFはこちら→

1 ファイル 80.25 KB
ダウンロード
アイコン

DXFはこちら→

1 ファイル 100.60 KB
ダウンロード
角度AB重量
5度9t22t3.0kg
10度9t35t4.2kg
15度9t49t5.4kg
20度9t64t6.7kg
25度9t79t8.0kg
30度9t96t9.5kg
35度9t114t9.6kg
40度9t135t11.3kg
45度9t159t13.3kg

丸型のテーパプレート

特殊品
