口元パッカー（ドーナツ型 )
〈用途〉被圧水によるグラウト材・地下水の噴出を防止します。
- 当社の口元パッカー製品は、生地・ホース・ジョイント部に強力な材質を使用し破裂しにくく、きっちりと止水するように作成しています。
- 用途に合わせてさまざまな特殊パッカーも承ります。
| 呼 名 | 削孔径 | 参考鋼線本数 | 膨み径 | 全長 | 芯パイプ | ネットホース 3/4(φ18) |
|
| 12.7 | b (目安) | W | a 内径(外径)×P | ||||
| F3-75 | 3” | φ96 | - | φ150 | 250 | φ75(80)×150L | 1.0m |
| F4-75 | 4”～5” | φ120 | ～4本 | φ185 | 300 | ||
| F5-100特小 | 5”～6” | φ133-165 | ～8本 | φ220 | 350 | φ100(106)×200L | |
| F5-125 | ～12本 | φ125(132)×200L | |||||
| F6-125 | 6” | φ165 | φ270 | φ125(132)×200L | 1.5m | ||
-
- 口元パッカー（注入工）
-

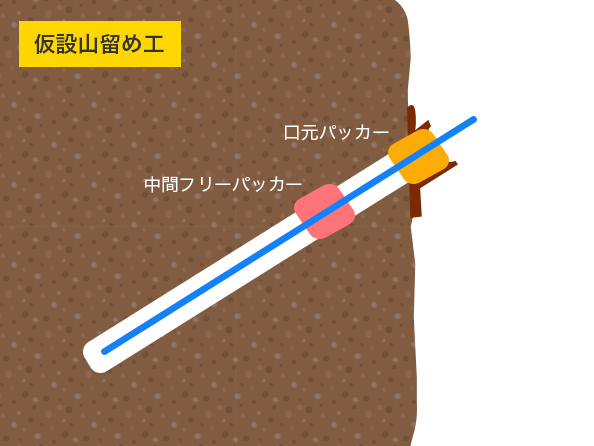

- 口元パッカー（土留め工）
フリーパッカー（基本試験や二次パッカー用）
土留め工で、口元パッカーのセットが被圧水量が多いためセットが困難な場合に、口元パッカーの奥にセットします。
（テンドンに予め幅広テープなどにより取り付けておきます）
また、基本試験などの自由長部と定着長の仕切などにも使用できますが、基本的にチューブゴムパッカーを使用します。
ドーナツ型 ポリパイ1/2用竹の子付き
ドーナツ型 ネットホース3/4付き

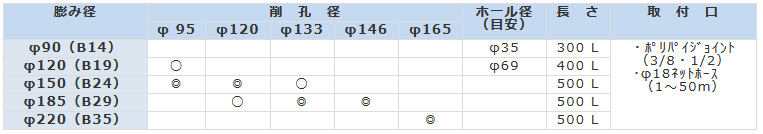

| 膨み径(φ) | 削孔径(φ) | 標準長(L) | 取付口 | ||||
| 95 | 120 | 133 | 146 | 165 | ・ﾎﾟﾘﾊﾟｲｼﾞｮｲﾝﾄ(3/8・1/2・3/4) ・φ18ﾈｯﾄﾎｰｽ(1～50m) |
||
| 90(B14) | 300 | ||||||
| 120(B19) | 〇 | 400 | |||||
| 150(B24) | ⭗ | ⭗ | 〇 | 500 | |||
| 185(B29) | 〇 | ⭗ | ⭗ | ||||
| 220(B35) | ⭗ | ||||||
| 270(B42) | 受注生産品 | ||||||
| 350(B55) | |||||||

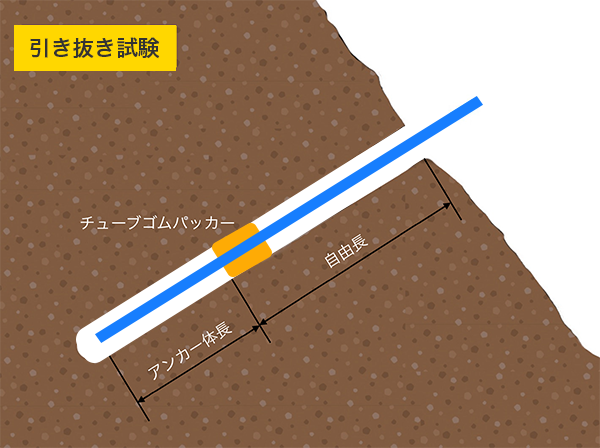

チューブゴムパッカー（基本調査試験・引抜き試験用）
ロックボルト・グラウンドアンカーの定着長と自由長の間仕切りに
- 水で膨らませます。
- 使用後パッカーの機能を解除できます。
- 特注品も作成可能です。
- 各工法に対応可能です（チューブゴムパッカーは、繰り返し再利用は保証できません）

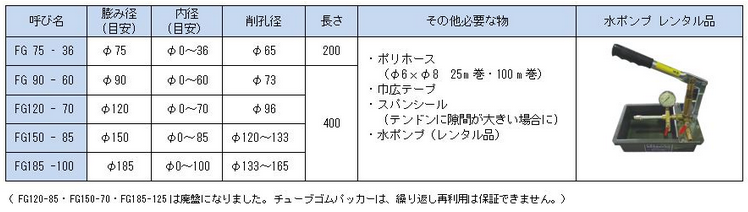

| 呼名 | 膨み径 (目安) | 内径 (目安) | 削孔径 | 標準長 | その他必要な物 | 水ポンプ レンタル品 |
|---|---|---|---|---|---|---|
| FG75-36 | φ75 | φ0～36 | φ65 | 200 | ・ポリホース (φ6×φ8 25m巻、100m巻) ・スパンシール (テンドンの隙間が大きい場合に) ・巾広テープ ・水ポンプ (レンタル品) |  |
| FG90-60 | φ90 | φ0～60 | φ73 | 400 | ||
| FG120-70 | φ120 | φ0～70 | φ96 | |||
| FG150-85 | φ150 | φ0～85 | φ120～133 | |||
| FG185-100 | φ185 | φ0～100 | φ133～165 |

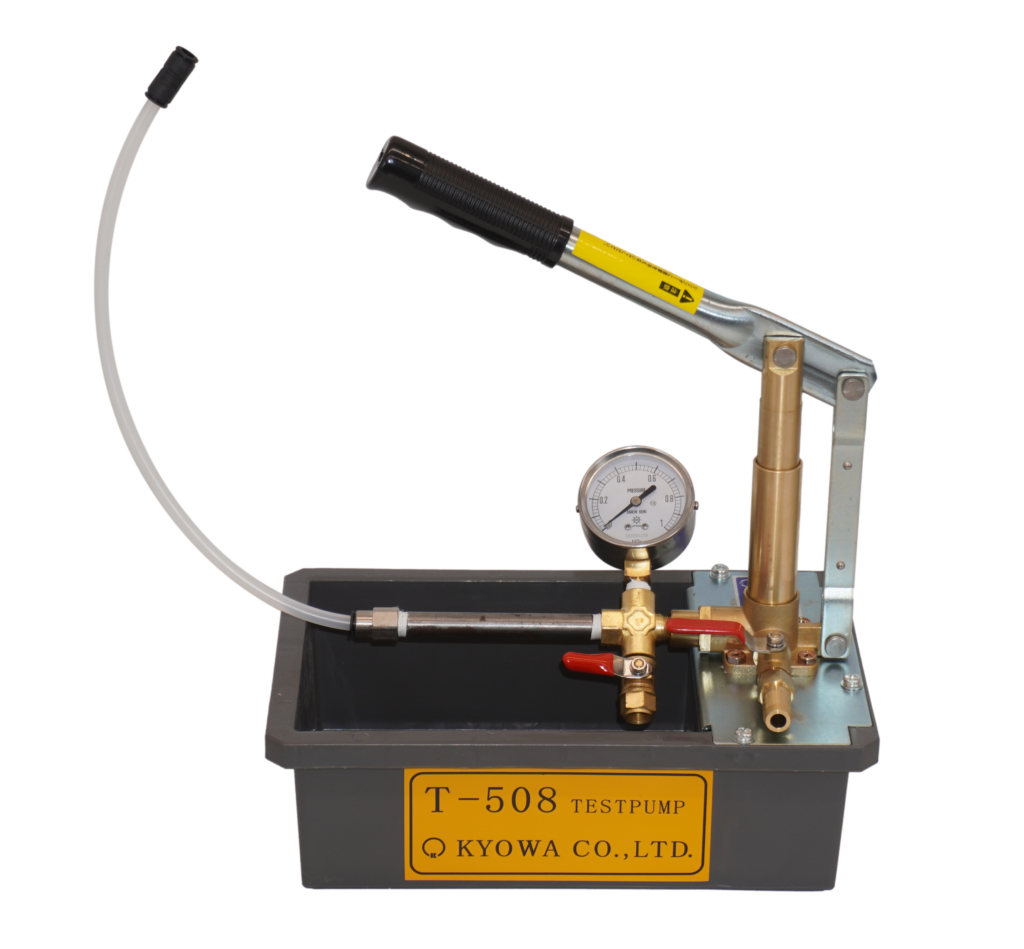

チューブゴムパッカー専用水ポンプ
チューブゴムパッカーに水・エアーを送れます。
チューブゴムパッカー関連部材

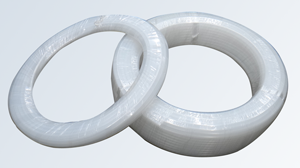

ホース
サイズ：φ6ｘφ8
長さ：25m・100m

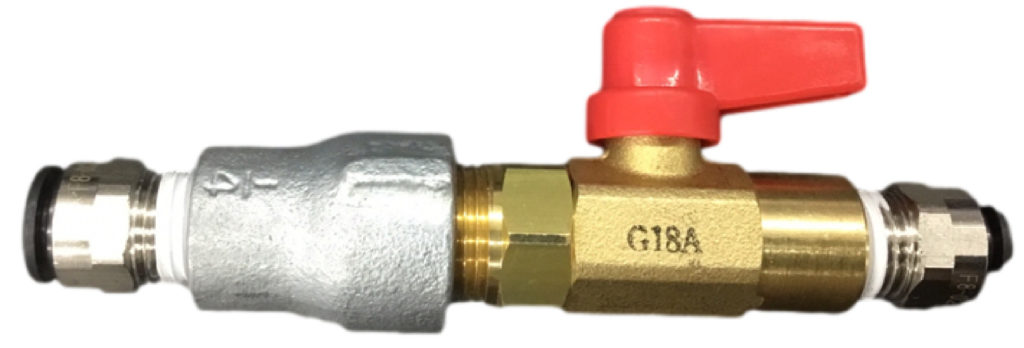

バルブ
チューブゴムパッカーの解除が
簡単にできます。

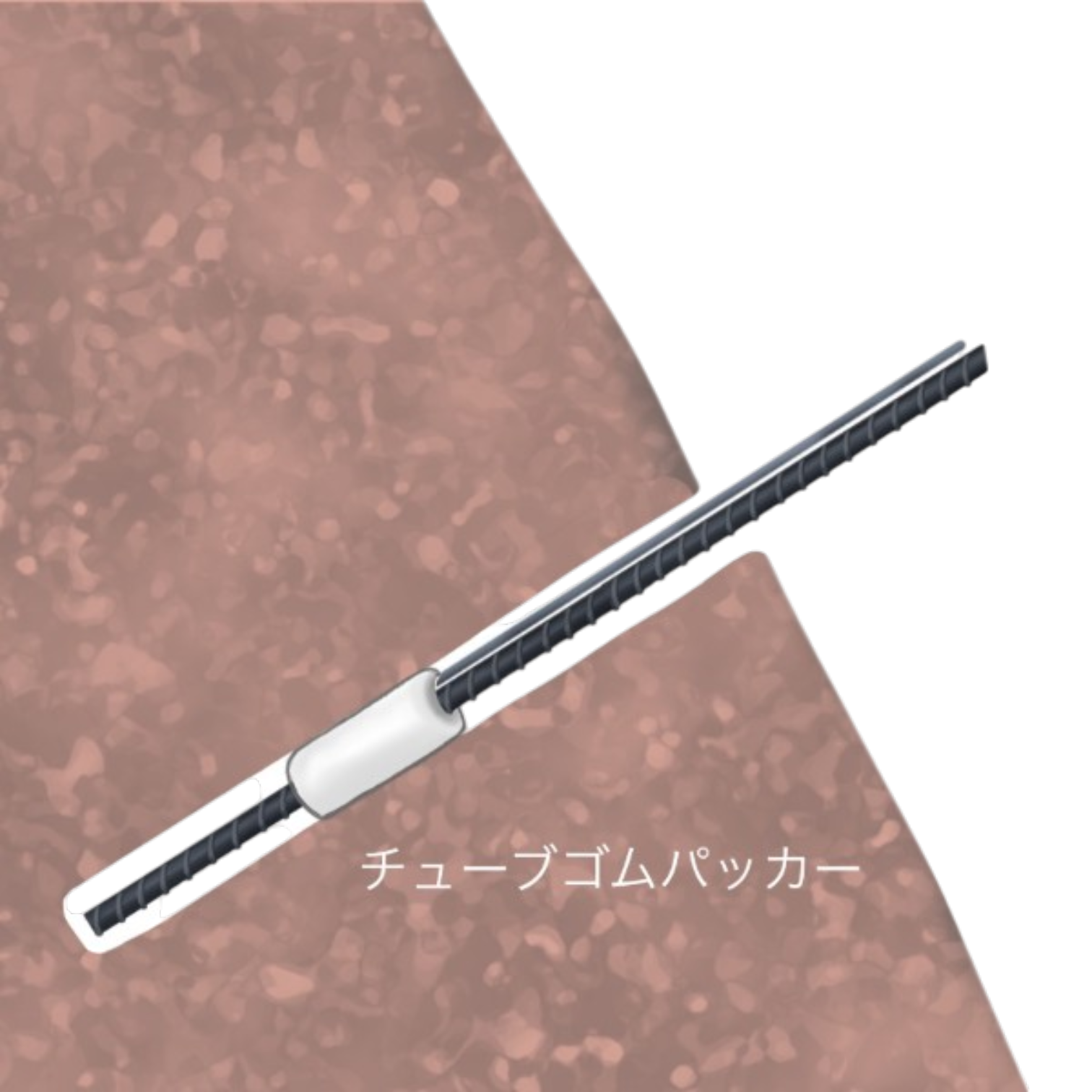

チューブゴムパッカーの使い方
- テンドンの自由長と定着長の仕切り部分(自由長側の先端部)に、スパンシールを巻き付ける。
- チューブゴムパッカーを取付け、ビニールテープでセットする。
- ポリパイ（φ8mm）に水を入れ空気を抜いた状態にして、パッカーと接続する。
- グラウト注入後、チューブゴムパッカーを膨らませ(0.2MPa程度)、自由長部を水洗いする。
- 水洗い終了後、バルブを緩めパッカーの機能を解除させる。

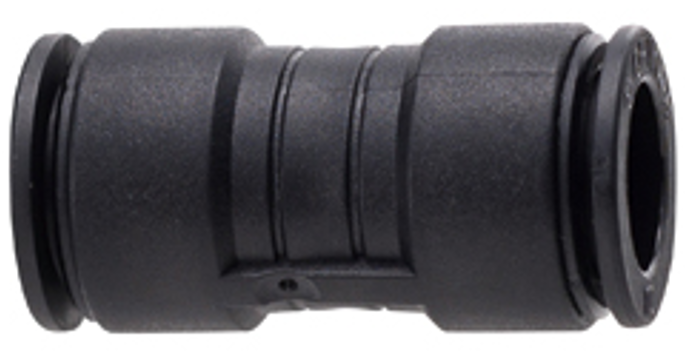

φ8ホースの取り付け方・外し方
（チューブゴムパッカー用ホース）
突き当たるまで差し込むだけで完了です。（12mmぐらい差し込んでください。）
ホースを引くと外れます。

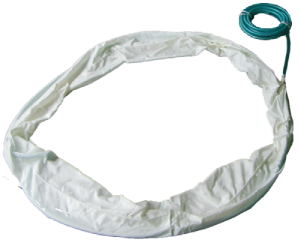

特殊品 リング式（浮き輪型）チューブゴムパッカー
・例 外径φ420 長さ200L
・受注生産品になります
・ご要望、ご相談お待ちしております。
フリクションパッカー（アンカー体長部用）
ロックボルト大口径・グラウンドアンカーに
● アンカー体部を覆い、アンカー体周面の岩盤へグラウトを漏出させた後加圧注入に移行、グラウト逸走を防ぎます。
● 強度・耐食性・耐薬品性に優れ、摩擦や摩耗に強いポリプロピレン繊維を使用しています。
● 特殊編みのパイル糸がグラウトの漏出とともにグランドの編目から押出され、目詰まりが発生、圧力注入が可能です。

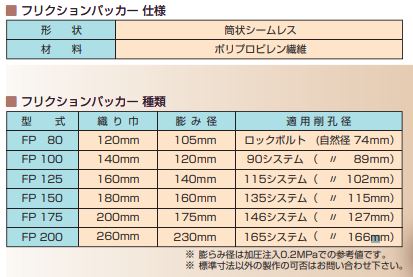

仕様
| 形状 | 材料 |
|---|---|
| 筒状シームレス | ポリプロピレン繊維 |
| 型式 | 織り巾 | 膨み径 | 適用削孔径 |
|---|---|---|---|
| FP 80 | 120mm | 105mm | ロックボルト（自然径 74mm） |
| FP 100 | 140mm | 120mm | 90システム（ 〃 89mm） |
| FP 125 | 160mm | 140mm | 115システム（ 〃 102mm） |
| FP 150 | 180mm | 160mm | 135システム（ 〃 115mm） |
| FP 175 | 200mm | 175mm | 146システム（ 〃 127mm） |
| FP 200 | 260mm | 230mm | 165システム（ 〃 166mm） |
※標準寸法以外の製作の可否はお問い合わせください。
フリクションチューブ
ロックボルト・Φ90システムに
● 生地の伸び率を上げ、最大膨らみ径を大きくしました。削孔径のばらつきへの追随性が向上します。
● パイル系に混紡した天然繊維の微細糸がグランド(生地)の編目を塞ぐことから圧力注入作業が向上しました。
● 天然繊維は強度が低いことから、115削孔以上及び長尺のテンドンには不向きです。

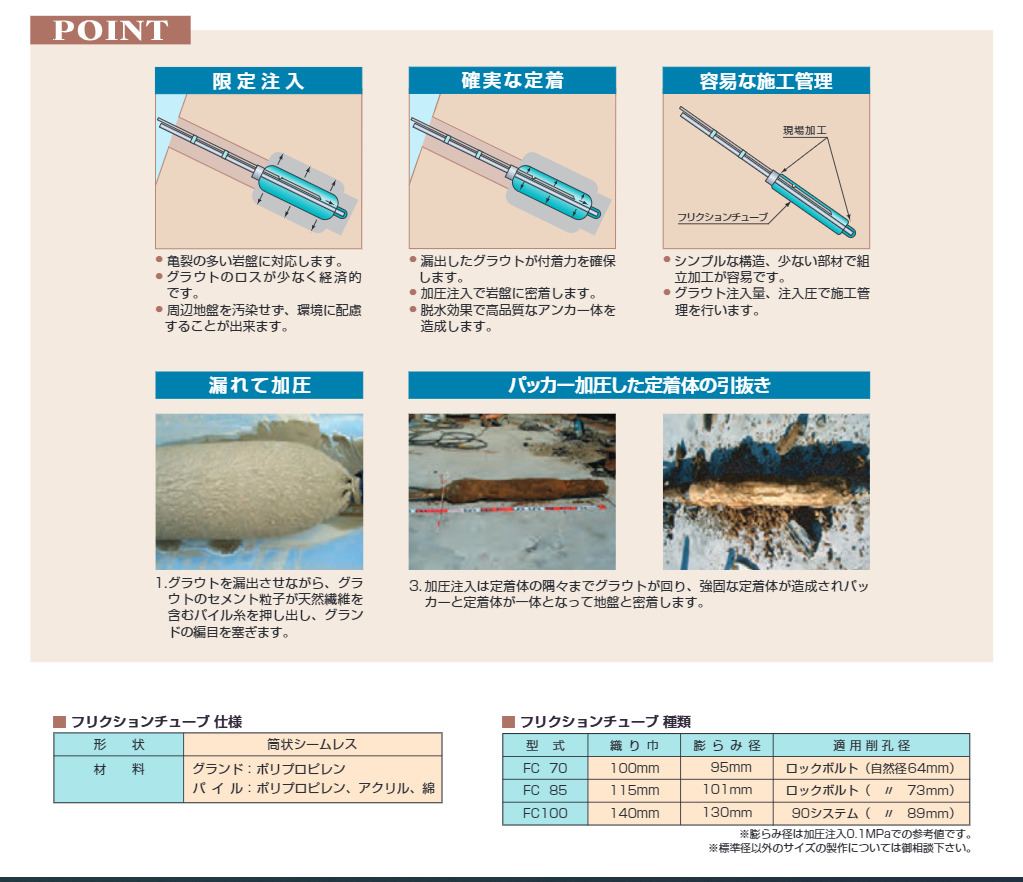

特徴
限定注入
グラウトのロスが少なく経済的です。
周辺地盤を汚染せず、環境に配慮できます。
確実な定着
加圧注入で岩盤に密着します。
脱水効果で高品質なアンカー体を造成します。
容易な施工管理
組立加工が容易です。
グラウト注入量、注入圧で施工管理を行います。
漏れて加圧
パッカー加圧した定着体の引抜き
強固な定着体が造成されパッカーと定着体が一体となって地盤と密着します。
仕様
| 形状 | 材料 |
|---|---|
| 筒状シームレス | グランド：ポリプロピレン パイル：ポリプロピレン・アクリル・綿 |
| 型式 | 織り巾 | 膨み径 | 適用削孔径 |
|---|---|---|---|
| FC70 | 100mm | Φ 95mm | ロックボルト（自然径64mm） |
| FC85 | 115mm | Φ101mm | ロックボルト（ 〃73mm） |
| FC100 | 140mm | Φ130mm | 90システム（ 〃 89mm） |
※標準径以外のサイズの制作についてはご相談ください。

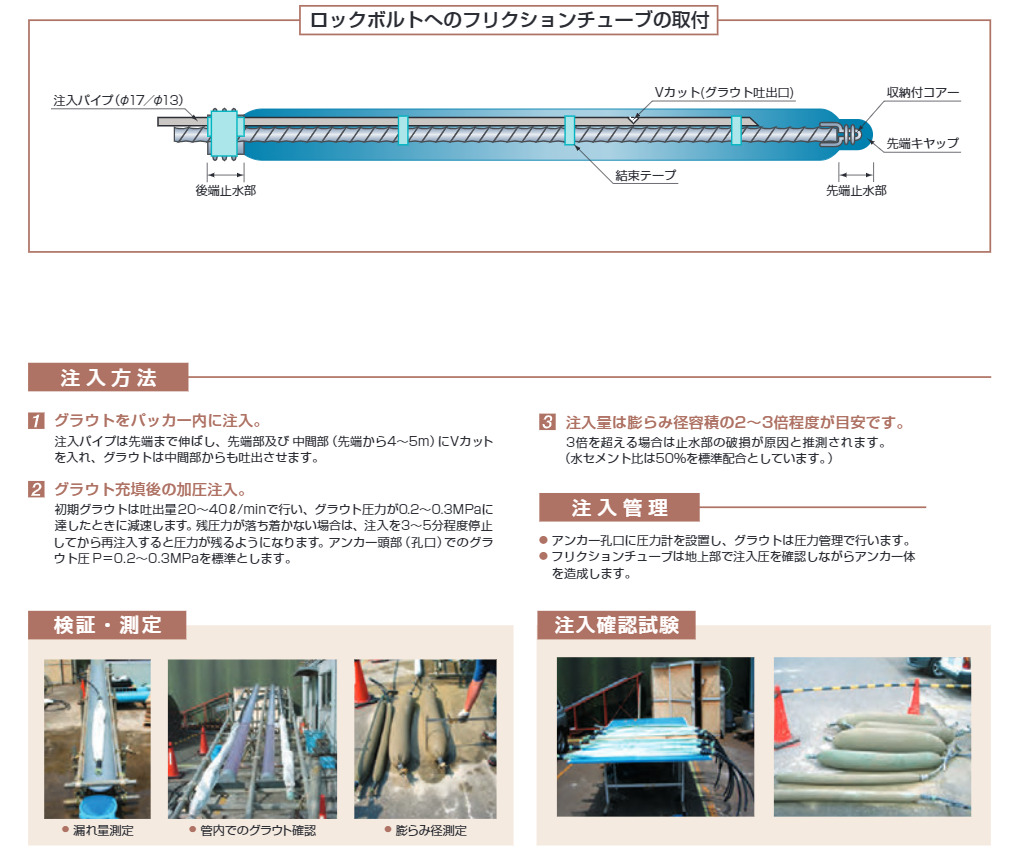

ロックボルトへの取付
注入方法
注入管理
● フリクションチューブは地上部で注入圧を確認しながらアンカー体を造成します。
検証・測定
-
- 漏れ量測定
-
- 管内でのグラウト確認
-
- 膨らみ径測定
注入確認試験
メーカー：守谷鋼機株式会社

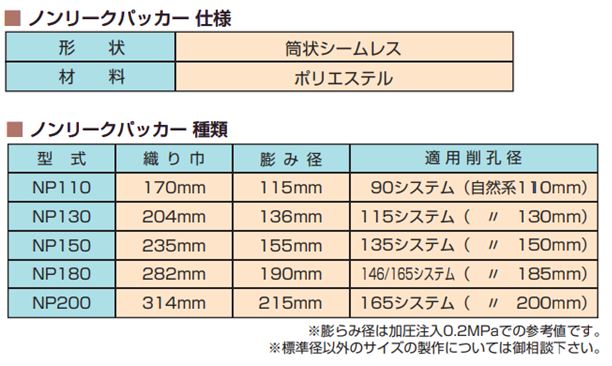

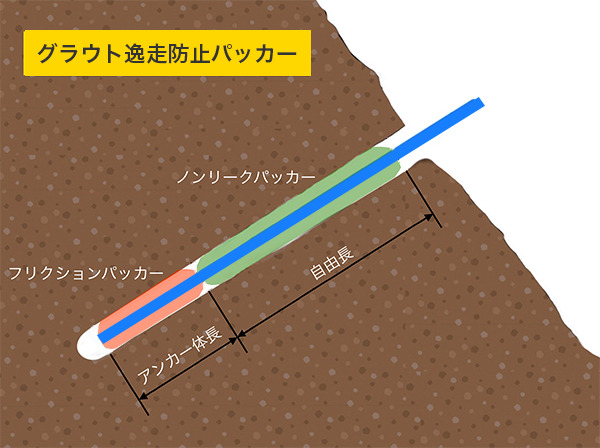

ノンリークパッカー（自由長部用）
ロックボルト大口径・グラウンドアンカーに
仕様
| 形状 | 材料 |
|---|---|
| 筒状シームレス | ポリエステル |
| 型式 | 織り巾 | 膨み径 | 適用削孔径 |
|---|---|---|---|
| NP90 | 142mm | 97mm | ロックボルト（自然径90mm） |
| NP110 | 170mm | 115mm | 90システム（ 〃 110mm） |
| NP130 | 204mm | 136mm | 115システム（ 〃 130mm） |
| NP150 | 235mm | 155mm | 130システム（ 〃 150mm） |
| NP180 | 282mm | 190mm | 146/165システム（ 〃 185mm） |
| NP200 | 314mm | 215mm | 165システム（ 〃 200mm） |
※標準径以外のサイズの制作についてはご相談ください。

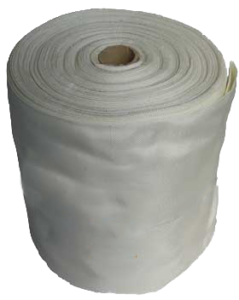

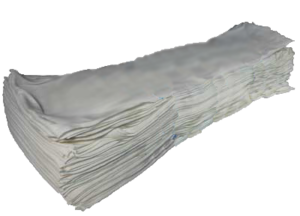

布生地（筒状・原反）
グラウトジャケット （メーカー：旭化成アドバンス㈱ ）
- グラウンドアンカー・ロックボルトなどに
- 鉄管杭のセクション止水にも使用できます
- シームレスよりも経済的で伸縮性があります

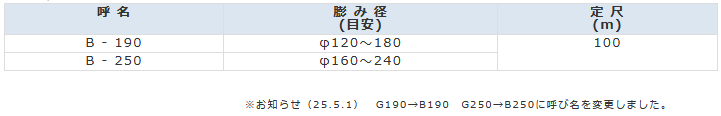

| 呼名 | 膨み径 （目安） | 定尺 |
|---|---|---|
| B-190 | φ120～φ180 | 100m |
| B-250 | φ160～φ240 |
シームレス（ナイロン）
- グラウンドアンカー・ロックボルトなどに
- 主に口元パッカーで使用
- グラウトジャケットより強度が高いが伸縮性はあまりない

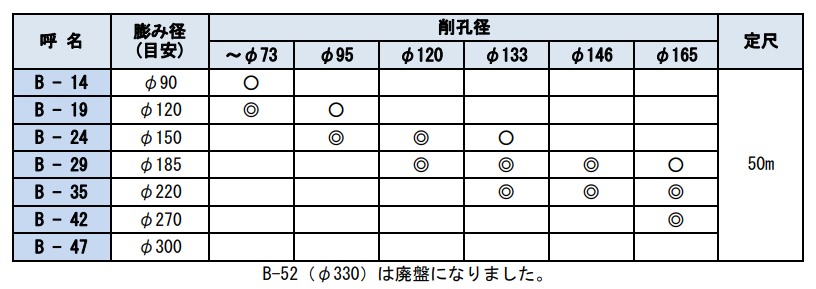

| 呼名 | 膨み径 （目安） | 削孔径 | 定尺 | |||||
| ～φ73 | φ95 | φ120 | φ133 | φ146 | φ165 | 50m | ||
| B-14 | φ90 | 〇 | ||||||
| B-19 | φ120 | ◎ | 〇 | |||||
| B-24 | φ150 | ◎ | ◎ | 〇 | ||||
| B-29 | φ185 | ◎ | ◎ | ◎ | 〇 | |||
| B-35 | φ220 | ◎ | ◎ | ◎ | ||||
| B-42 | φ270 | ◎ | ||||||
| B-55 | φ350 | ◎ | ||||||
特注布パッカー
-
- 座布団式パッカー
-
- 巨大パッカー
布パッカー関連部品

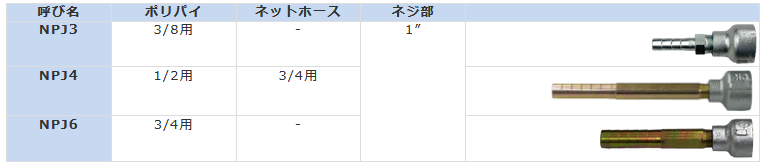

注入金具 ポリパイ竹の子（簡易型）
簡易型で取付・取外しが簡単です
締具には、番線・ホースバンドを使用します
| 呼び名 | ポリパイ | ネットホース | ネジ部 | |
|---|---|---|---|---|
 | NPJ3 | 3/8用 | - | R1/2 |
 | NPJ3-1 | R1/2ｘR1” | ||
 | NPJ4 | 1/2用 | 3/4用 | R3/8 |
 | NPJ4-1 | R3/8ｘR1” | ||
 | NPJ6 | 3/4用 | - | R1/2 |
 | NPJ6-1 | R1/2ｘR1” |
ポリパイ補助鉄パイプ
ポリパイの中に通して、締めつけ時の潰れを防ぎます。
1/2用 φ12.7-1t 3/4用 φ15.9-1.2t

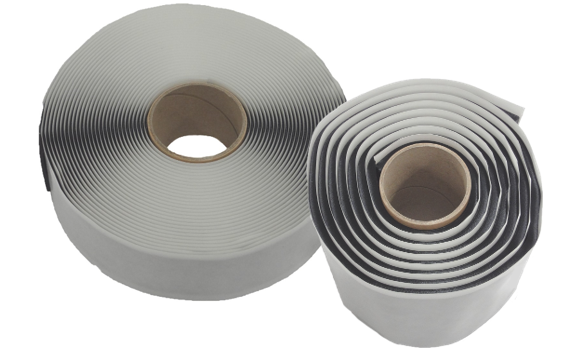

スパンシール （ブチルゴム）
- 抜群の対候性を持つブチルゴムを主材としたテープ状のシーリング材です。
- 優れた自着性を持ち、肉痩せはありません。
- 被着体への粘着力と、シーラーの凝集力とのバランスが非常に良いため、被着体の動きに対しても充分追従しシール効果を発揮します。
| 幅 | 全長 | 厚み |
|---|---|---|
| 40mm | 10ｍ | 2mm |
| 100mm | 2.2m | 6mm |
使用例（ポリパイ＆アンボンドＰＣ鋼線に使用）
ビニールテープ
| 幅 | 全長 | 厚み |
|---|---|---|
| 19mm | 10m | 0.2mm |
| 50mm | 20m | 0.2mm |
ポリエチレンパイプ：2級品（注入ホース）
布パッカー関連 Q&A
A：土留め工で、口元パッカーのセット時、被圧水量が多量でセットが困難な場合に、口元パッカーの奥にセットし被圧の勢いを和らげます。
A：定着長＋取付長が必要となる為、定着長が6mの場合
6m＋0.5mで注文することをおすすめします。
取付長0.5mは弊社基準の為、
現場状況によって打ち合わせの上、御注文下さい。
A：決まりはありませんが、4分のポリパイが一般的です。
隙間の少ない時は、ネオデリコンホースもおすすめです。
A：フリクションパッカーはアンカー用になるので使えません。
ロックボルトでご使用の場合は、フリクションチューブという商品になります。
