PC鋼より線カプラ(1本用)
PC鋼より線を一本ずつジョイントします。
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/07/9d70a4a9bc9c4d8ce000b5a858ee6d70.png)
アンカーヘッド型ジョイント
複数の鋼線をまとめてジョイントします。仮設残置式アンカー用に最適です。
鋼線カプラ(1本用・クサビ内臓)
鋼線を一本ずつジョイントします。
品番 | PCより鋼線のタイプ | PCより鋼線のサイズ | 外径 | 長さ | 用途 |
---|---|---|---|---|---|
CP12F | 12.7 | 一般裸線 | φ40 | 150L | 特小で細型 |
CP15T | 15.2 | φ62 | 150L | 3つ割れクサビで 繰り返し使用可能 |

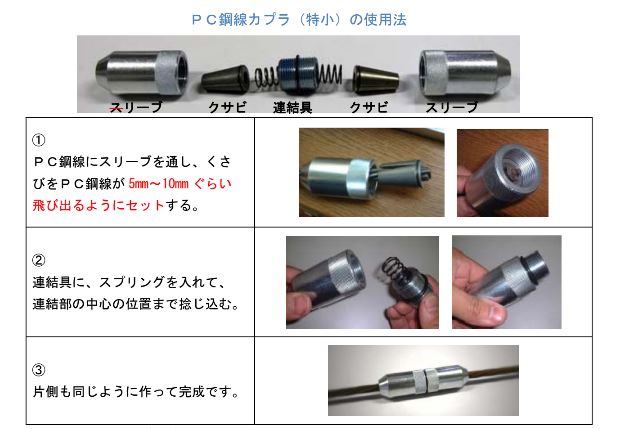

CP12F細型 (12.7 φ40 150L)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/ed7f4a53de6400ff80487f61c8ac2fde-4.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/ed7f4a53de6400ff80487f61c8ac2fde-3.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/ed7f4a53de6400ff80487f61c8ac2fde.jpg)

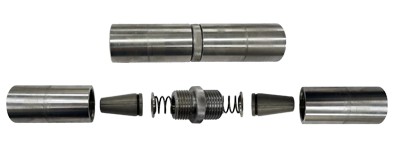

CP15T(15.2)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/c5dc59811d1100b7f9849927e2639700.2-2.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/c5dc59811d1100b7f9849927e2639700.2.jpg)
アンカーヘッド型ジョイント
複数の鋼線をまとめてジョイントします。残置式アンカー用。
1本用に比べて経済的です。
専用クサビ(スプリング付)は、別途販売になります。
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/03/6cb2725f4274ab598684332e26edb5e7.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/9d70a4a9bc9c4d8ce000b5a858ee6d70-3.png)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/9d70a4a9bc9c4d8ce000b5a858ee6d70-300x284.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/9d70a4a9bc9c4d8ce000b5a858ee6d70-2-300x195.png)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/07/0172f20cf066fe81bbc6e8edd8fd3f97.png)
ジョイント専用クサビ
PC鋼線のサイズ | ジョイント本数 | 寸法 | 長さ(mm) | 重量(kg) クサビ込 |
---|---|---|---|---|
12.7 | 2~4本用 | φ120 | 50 | 6.5 |
5~6本用 | φ140 | 65 | 8.5 | |
7~9本用 | φ170 | 75 | 12.5 | |
10~12本用 | φ190 | 75 | 15.3 |
