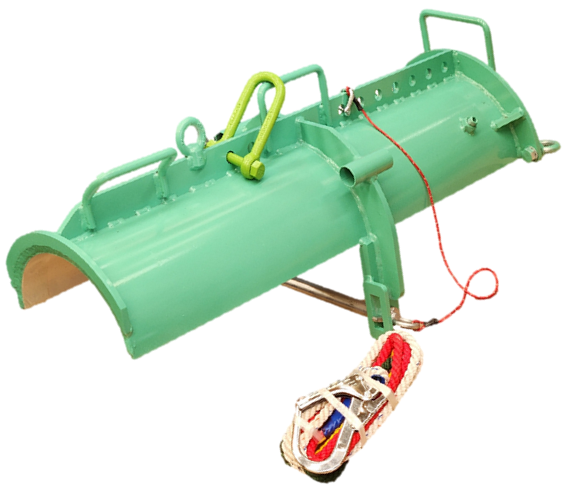

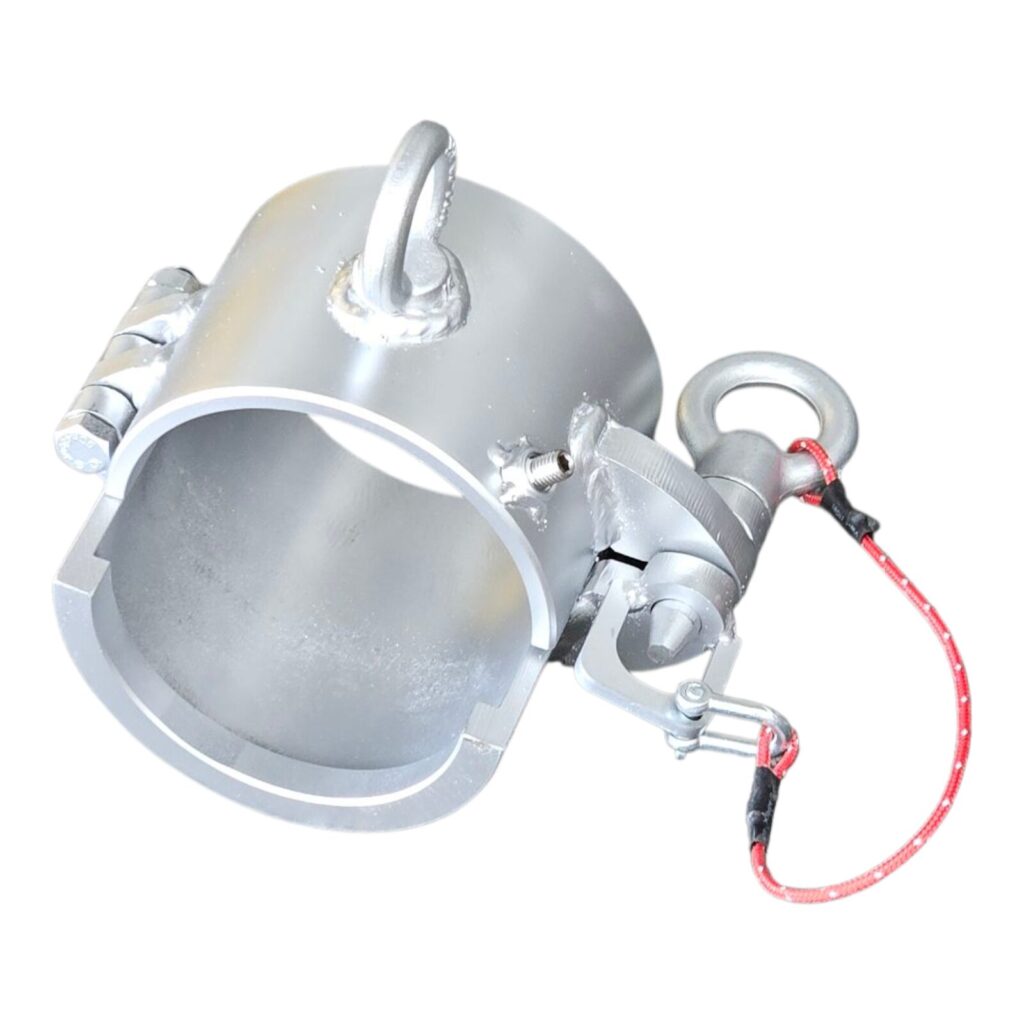

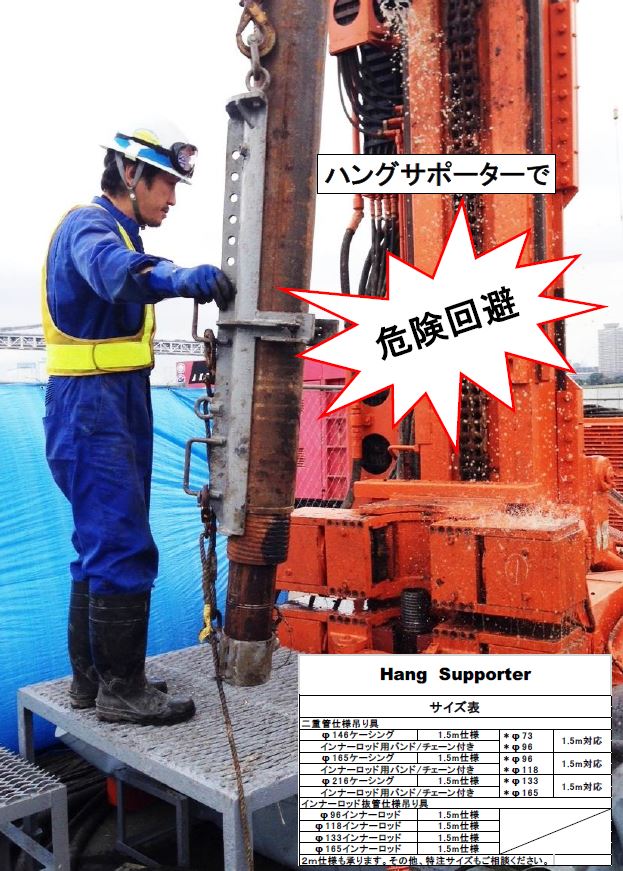

ハングサポーター（和工製）
角度：90度まで対応
・インナーケーシングとアウターケーシングを一緒に吊ることができます
・角度も鉛直から水平まで吊ることができます
申し訳ありませんが、弊社ではハングサポーターの販売は行っておりません。
ご購入の際は販売元の株式会社和工様までご連絡をお願い致します。
ご購入の際は販売元の株式会社和工様までご連絡をお願い致します。
| Hang Supporter | |||
|---|---|---|---|
| サイズ感 | |||
| 二重管仕様吊り具 | |||
| 146ケーシング | 1.5m仕様 | ※Φ73 ※Φ96 | 1.5m対応 |
| インナーロッド用バンド/チェーン付き | |||
| Φ 165ケーシング | 1.5m仕様 | ※Φ96 ※Φ118 | 1.5m対応 |
| インナーロッド用バンド/チェーン付き | |||
| Φ 216ケーシング | 1.5m仕様 | ※Φ133 ※Φ165 | 1.5m対応 |
| インナーロッド用バンド/チェーン付き | |||
| インナーロッド抜管仕様吊り具 | |||
| Φ96インナーロッド | 1.5m仕様 | - | - |
| Φ118インナーロッド | 1.5m仕様 | - | - |
| Φ133インナーロッド | 1.5m仕様 | - | - |
| Φ165インナーロッド | 1.5m仕様 | - | - |
| 2m仕様も承ります。 その他、特注サイズもご相談ください。 | |||

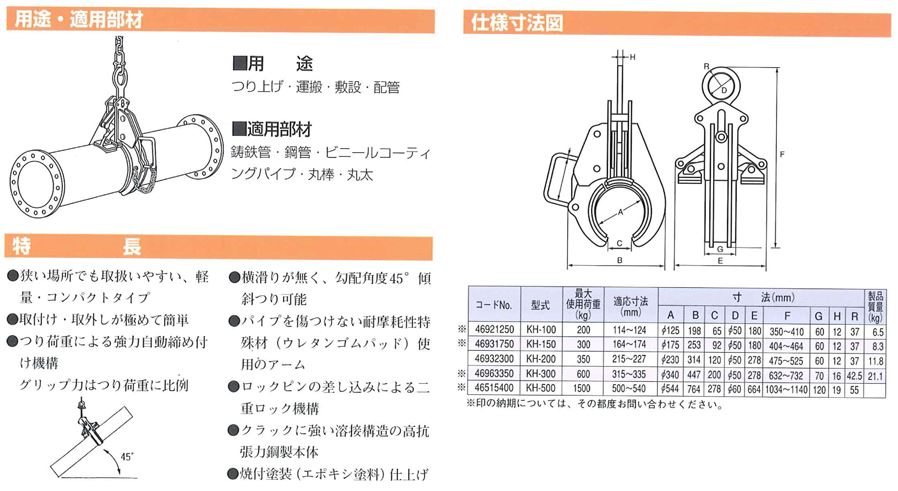

パイプ横吊用クランプ（イーグル・クランプ製）
45°まで対応しているパイプ横吊用クランプです。
つり上げ・運搬・敷設・配置など幅広くご利用いただけます。
つり上げ・運搬・敷設・配置など幅広くご利用いただけます。
- 狭い場所でも取扱いやすい、軽量・量コンパクトタイプ
- 取付け 取外しが極めて簡単
- つり荷重による強力自動締め付け機構
- 横滑りが無く、勾配角度45°傾斜つり可能
- パイプを傷つけない耐摩耗性特殊材(ウレタンゴムパッド)使用のアームロックピンの差し込みによる二 重ロック機構
- クラックに強い溶接構造の高抗張力鋼製本体
- 焼付塗装 (エポキシ塗料) 仕上げ
使用寸法図
| コードNo. | 型式 | 最大 使用荷重 (kg) | 適応寸法 (mm) | 寸法(mm) | 製品 質量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | R | |||||
| ※46921250 | KH-100 | 200 | 114~124 | Φ125 | 198 | 65 | Φ50 | 180 | 350~410 | 60 | 12 | 37 | 6.5 |
| ※46931750 | KH-150 | 300 | 164~174 | Φ175 | 253 | 92 | Φ50 | 180 | 404~464 | 60 | 12 | 37 | 8.3 |
| 46932300 | KH-200 | 350 | 215~227 | Φ230 | 314 | 120 | Φ50 | 278 | 475~525 | 60 | 12 | 37 | 11.8 |
| ※46963350 | KH-300 | 600 | 315~335 | Φ340 | 447 | 200 | Φ50 | 278 | 632~732 | 70 | 16 | 42.5 | 21.1 |
| ※46515400 | KH-500 | 1500 | 500~540 | Φ544 | 764 | 278 | Φ60 | 664 | 1034~1140 | 120 | 19 | 55 | - |
※印の納期については、その都度お問い合わせください。
ケーシング台
ケーシングを載せる台です。角パイプを使用し軽量です。受注生産になります。
ケーシングラック
倉庫での管理・輸送などケーシング用のラックを重ねることも可能です。受注生産になります。
