グラウンドアンカーのケーシング加圧注入時に使用する器具です。
以下の3つのタイプがございます。
![](https://fujiwarasangyo.jp/wp-content/uploads/2021/10/7eaf75f514c520feec3ba0b405a4ba1b.jpg)
Gタイプ

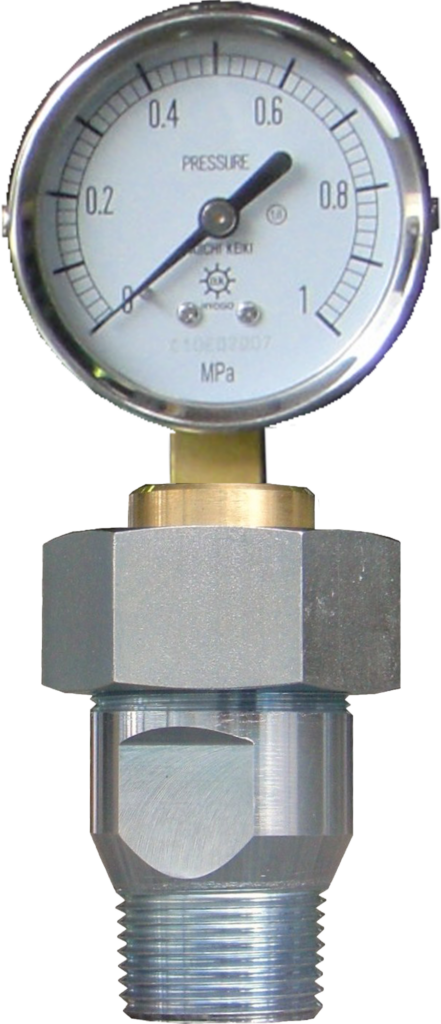

ゲージプロテクター内臓
圧力計セット済み
圧力計大型φ75で見やすい防水タイプの圧力計(JIS IP52相当)
圧力計保護カバー付
1”ポート二箇所
取っ手がゴムラバー付
専用サイズで安全
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/01/ad314f6918cc3ea74f9119ab191e67d4.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/01/ad314f6918cc3ea74f9119ab191e67d4.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/01/ad314f6918cc3ea74f9119ab191e67d4.jpg)
Hタイプ
取っ手がゴムラバー付
1”ポート
専用サイズで安全
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/auto_cgtakt-300x274.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/auto_cgtakt-300x274.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/auto_cgtakt-300x274.jpg)
旧タイプ
■特徴
2タイプ兼用可能
1”ポート
※受注生産品
Hタイプ(標準タイプ)
■特徴
取っ手にゴムラバー付
専用サイズで安全
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/01/ad314f6918cc3ea74f9119ab191e67d4.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/01/ad314f6918cc3ea74f9119ab191e67d4.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/01/ad314f6918cc3ea74f9119ab191e67d4.jpg)
サイズ | 重量 | 在庫状況 |
---|---|---|
96(3”) | kg | 在庫品 |
118(4”) | kg | 在庫品 |
133(5”) | kg | 在庫品 |
146(5”1/2) | kg | 受注生産 |
165(6”) | kg | 在庫品 |
216(8”) | kg | 受注生産 |
旧タイプ(受注生産品)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/auto_cgtakt-300x274.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/auto_cgtakt-300x274.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/auto_cgtakt-300x274.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/auto_99dbwg-300x273.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/auto_99dbwg-300x273.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2021/04/152e6460264b05038e83bb188bb90fc8-1-300x194.png)
![](https://fujiwarasangyo.jp/wp-content/uploads/2021/04/152e6460264b05038e83bb188bb90fc8-1-300x194.png)
サイズ | 呼径 | 在庫状況 |
---|---|---|
96-118 | 96 (3”)・118(4”) | ※受注生産品 納期:約2~3週間程 |
118-133 | 118(4”)・133(5”) | |
146-165 | 146(5”1/2)・165(6”) |
■特徴
2タイプ兼用可能
※ニップル・チーズ・ゲージプロテクター・圧力計は、付属していません
関連商品

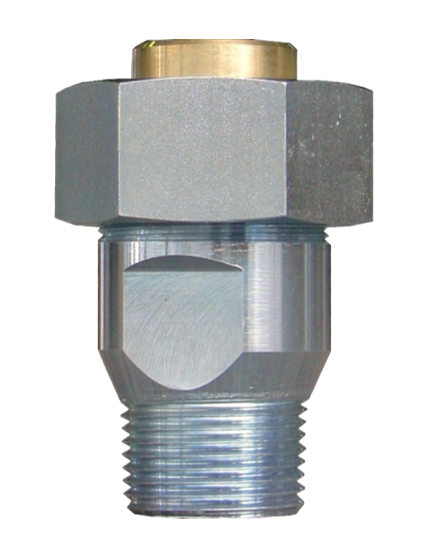

ゲージプロテクター(銅パッキン付)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/e13c0d00ad3590c87ef1656dcb7cdd73-150x150.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2019/05/e13c0d00ad3590c87ef1656dcb7cdd73-150x150.jpg)

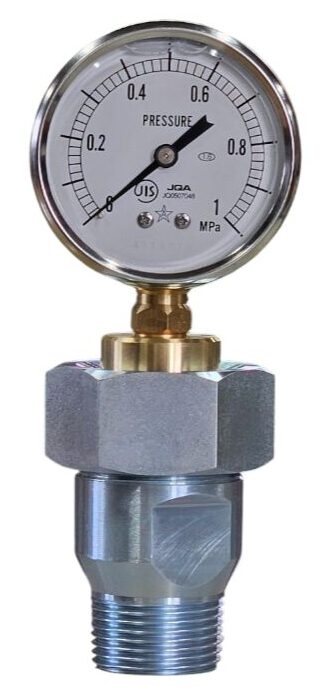

- グラウト工事等で圧力計・圧力ゲージを流体硬化による詰まりの防止、激しい脈動による故障防止のために使用します。
- 圧力計口1/4 x 1”オス
- 圧力計口3/8 x 1”オス
- 最高圧力20MPa
圧力計(Φ60)
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/06/bef7b177d46aed5582367611eb2f6622.png)
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/06/bef7b177d46aed5582367611eb2f6622.png)
標準
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/06/6204accec3e4d6cedee58843f0dc18fd.png)
![](https://fujiwarasangyo.jp/wp-content/uploads/2022/06/6204accec3e4d6cedee58843f0dc18fd.png)
グリセリン入

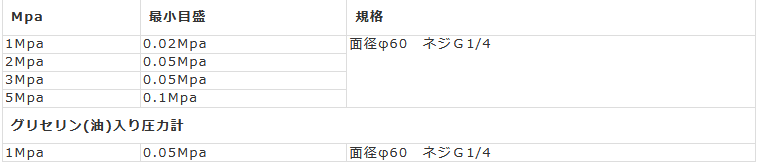

MPa | 最小目盛 | 規格 |
---|---|---|
1MPa | 0.02MPa | 面径φ60 ネジG1/4 |
2MPa | 0.05MPa | |
3MPa | 0.05MPa | |
5MPa | 0.1MPa |
圧力計保護カバー φ60用
![](https://fujiwarasangyo.jp/wp-content/uploads/2020/11/9db5dfdd56e5208b138d92ac2558b936.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2020/11/9db5dfdd56e5208b138d92ac2558b936.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2020/11/e1713bd38c555a58c0bf4aa22d7877d6-e1643027603780.jpg)
![](https://fujiwarasangyo.jp/wp-content/uploads/2020/11/e1713bd38c555a58c0bf4aa22d7877d6-e1643027603780.jpg)

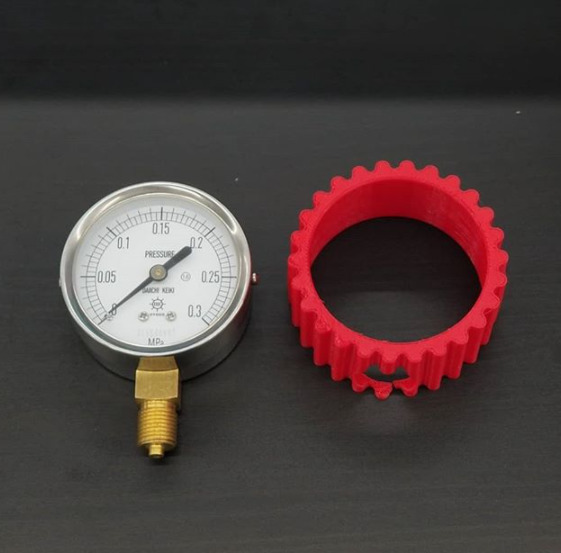

圧力計を保護します 色分けにも最適です(赤・青・黒・白)
3Dプリンターで作成しているため、別注も可能です(Φ75・Φ100・Φ150など)
材質は、ゴム系で柔らかい材質です
カタログ
ケージング加圧ヘッド Q&A
A:Hタイプの特徴に加え、圧力計・ゲージプロテクター内蔵で、コンパクトかつ軽量です
また、ゲージプロテクターの掃除がしやすいです
逃し用のポートも付いていますので圧抜きも可能です
A:旧型はサイズ兼用型でクリアランスが大きく設計されていたため、仕様状況によっては、作業員が手で支える必要があり、危険だったため専用サイズのH型を製作しました。
専用サイズになったので少し軽量になりました。
H型のHは標準型の意味です。
A:作動油で大丈夫です。 品番は、何番でも可能です。
