ヒットワン（プラスチック製:PP樹脂）
- 高精度な成形技術により画期的な脱型モールド完成！
- プラスチック化により軽量化を実現！
- 熟練を要さない簡単でワンタッチの脱型作業を実現！
| HitOne#50 | HitOne#100 | ||||
|---|---|---|---|---|---|
| 種類 | 用途 | モルタル用 | コンクリート用 | ||
| 寸法 | 直径50㎜×高さ100㎜ | 直径100㎜×高さ200㎜ | |||
| 梱包仕様 | 本体 | 60個/箱 | PP樹脂 | 48個/箱 | PBT樹脂 |
| フタ | 6個 | PE樹脂 | 別売 | ||
| 開口治具 | 1本 | ABS樹脂 | 別売 | ||
| 別売品 | フタ | 60個/箱 | PE樹脂 | 48個/箱 | PE樹脂 |
| 開口治具 | 10本/箱 | ABS樹脂 | 1本 | 鉄製 | |
成形手順
1.コンクリート、モルタルを型枠に入れます。
2.突棒で均一に締固めします。
3.木づちで叩く。
4.所定時間養生します。
脱製手順
1.開口治具を型枠にセットします。
2.開口治具を完全に押し切る事により型枠が簡単に開口します。
3.開口治具を取り外し供試体を取り出してください。
サミットモールド（ブリキ製）
- 従来の鋳物製に比べ軽量なので、取り扱いが手軽で安全
- 軽く、シングルユースなので、テスト作業がらくらく
- 面倒な掃除や組み立てなどは一切不要で、封かん養生も可能です
- 現場名や年月日などの記入に便利なデータ記録スペース付です
- 冷間圧延鋼板製（JIS G3141）頑丈な2重構造を採用し、水平レベル合わせなどで信頼を発揮します
| サイズ | φ50㎜×Ｈ100㎜ | φ100㎜×Ｈ200㎜ |
|---|---|---|
| 入数 | 60個 | 48個 |
ソノモールド（紙製）
- 紙製使い捨てコンクリート供試体型枠
- 軽量で使用後の廃棄処理が容易です
| サイズ | φ50㎜×Ｈ100㎜ | φ100㎜×Ｈ200㎜ |
|---|---|---|
| 入数 | 60個 | 48個 |
クリアモールド(ポリエチレン)

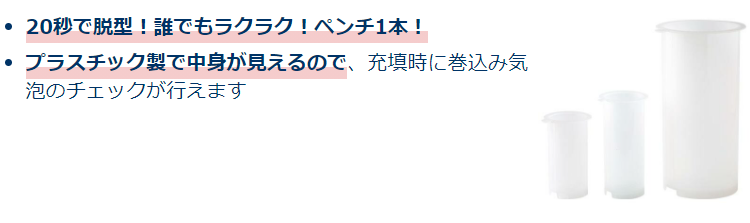

２０秒で脱型！誰でもラクラク！ペンチ１本！
プラスチック製で中身が見えるので、
充填時に巻込み気泡のチェックが行えます
クリアモールドは、供試体をより手軽に成型するために作成した、半透明の型枠です。
これまで私たちは一般的な供試体を使用してきましたが、成型時の硬貨具合を可視化し作業の効率化を図るため、独自に供試体を開発しました。
自社で使用と同時に販売も行なっております。お気軽にお問い合わせください。
※特許出願中
これまで私たちは一般的な供試体を使用してきましたが、成型時の硬貨具合を可視化し作業の効率化を図るため、独自に供試体を開発しました。
自社で使用と同時に販売も行なっております。お気軽にお問い合わせください。
※特許出願中

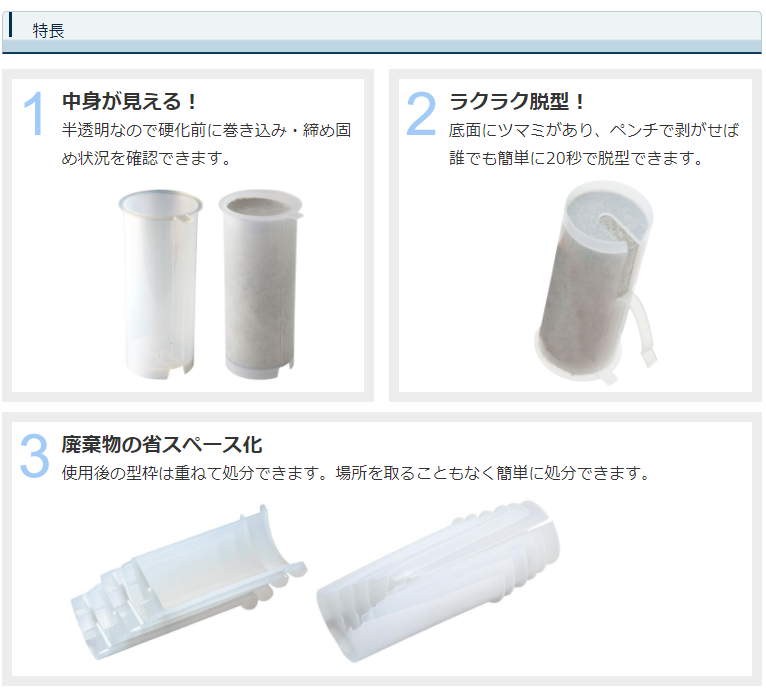

特徴

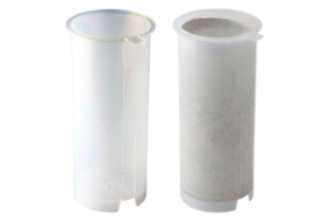

1.中身が見える！
半透明なので硬化前に巻き込み、締め固め状況を確認できます。

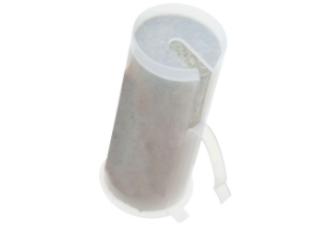

2.ラクラク脱型！
底面にツマミがあり、ペンチで剥がせば誰でも簡単に20秒で脱型できます。
3.廃棄物の省スペース化
使用後の型枠は重ねて処分できます。場所を取ることもなく簡単に処分できます。

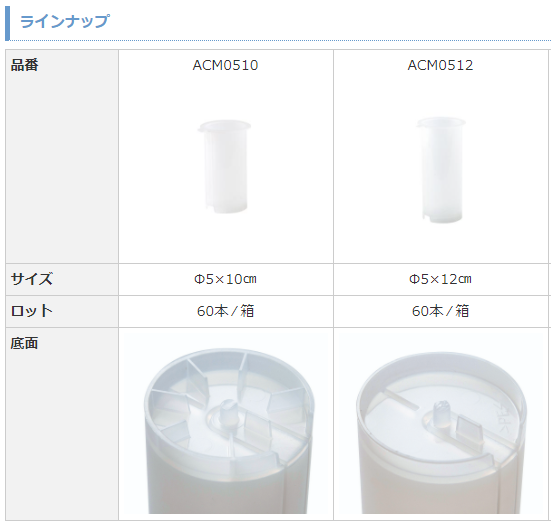

ラインナップ
| 品番 | ACM0510 | ACM0512 |
|---|---|---|
 |  |
|
| サイズ | Φ5×10cm | Φ5×12cm |
| ロット | 60本/箱 | 60本/箱 |
| 底面 |  |  |

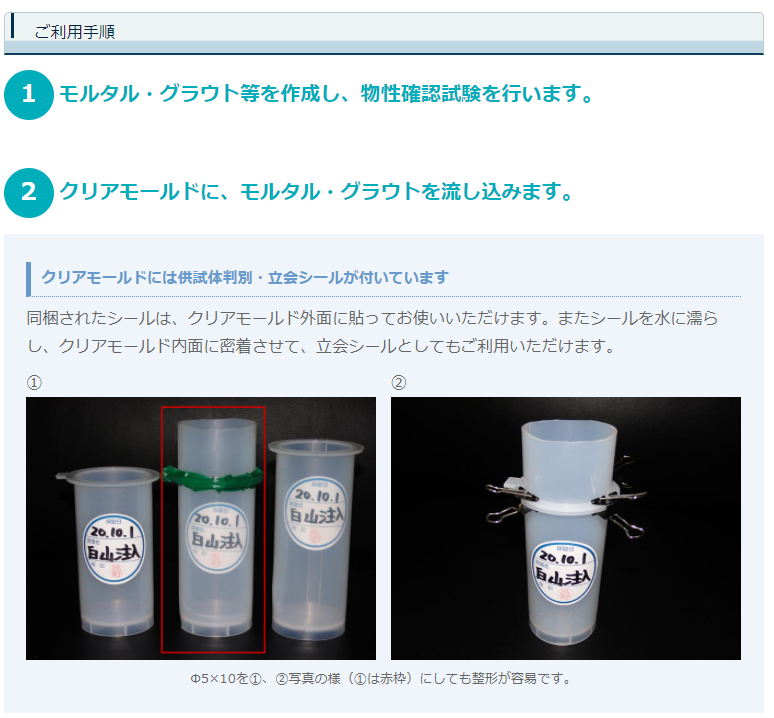

ご利用手順
2.クリアモールドに、モルタル・グラウトを流し込みます。
クリアモールドには供試体判別・立会シールが付いています。
同梱されたシールは、クリアモールド外面に貼ってお使いいただけます。
またシールを水に濡らし、クリアモールド内面に密着させて、立会シールとしてもご利用いただけます。
①
②
Φ５×10を①、②写真の様（①は赤枠）にしても整形が容易です。

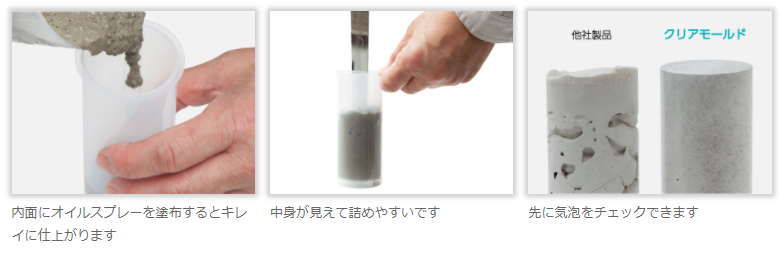

内部にオイルスプレーを塗布すると綺麗に仕上がります
中身が見えて詰めやすいです
先に気泡をチェックできます
同梱されたシールは、クリアモールド外面に貼ってお使いいただけます。
またシールを水に濡らし、クリアモールド内面に密着させて、立会シールとしてもご利用いただけます。
①
②
Φ５×10を①、②写真の様（①は赤枠）にしても整形が容易です。
内部にオイルスプレーを塗布すると綺麗に仕上がります
中身が見えて詰めやすいです
先に気泡をチェックできます

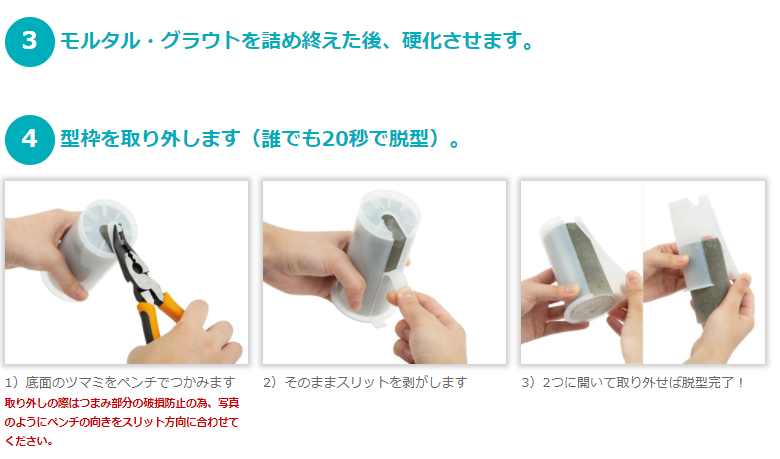

4.型枠を取り外します。（誰でも20秒で脱型）
1.底面のツマミをペンチでつかみます
取り外しの際はつまみ部分の破損防止の為、写真のようにペンチの向きをスリット方向に合わせてください
2.そのままスリットを剥がします
3.２つに開いて取り外せば脱型完了！
５.養生の後、仕上げを行い完成です。
型枠上面にてキャッピング仕上げを行うか、マイターボックスを用いて上下面をカット整形します。
・本製品はプラスチック製品ですので、充填材料硬化までモールドに過度な圧力をかけない・供試体移送も行わないでください。
特にセメント改良土など大きな力にて突き固める供試体作製はモールド側面・底面に変形を及ぼし、仕上がり供試体に影響を与えます。
・皆様のご要望から生まれた商品ですが改良してまいりますので、ご要望があればおっしゃってください。
各サイズ乾燥防止及び拘束用の蓋などを取りそろえていきます。
特にセメント改良土など大きな力にて突き固める供試体作製はモールド側面・底面に変形を及ぼし、仕上がり供試体に影響を与えます。
・皆様のご要望から生まれた商品ですが改良してまいりますので、ご要望があればおっしゃってください。
各サイズ乾燥防止及び拘束用の蓋などを取りそろえていきます。

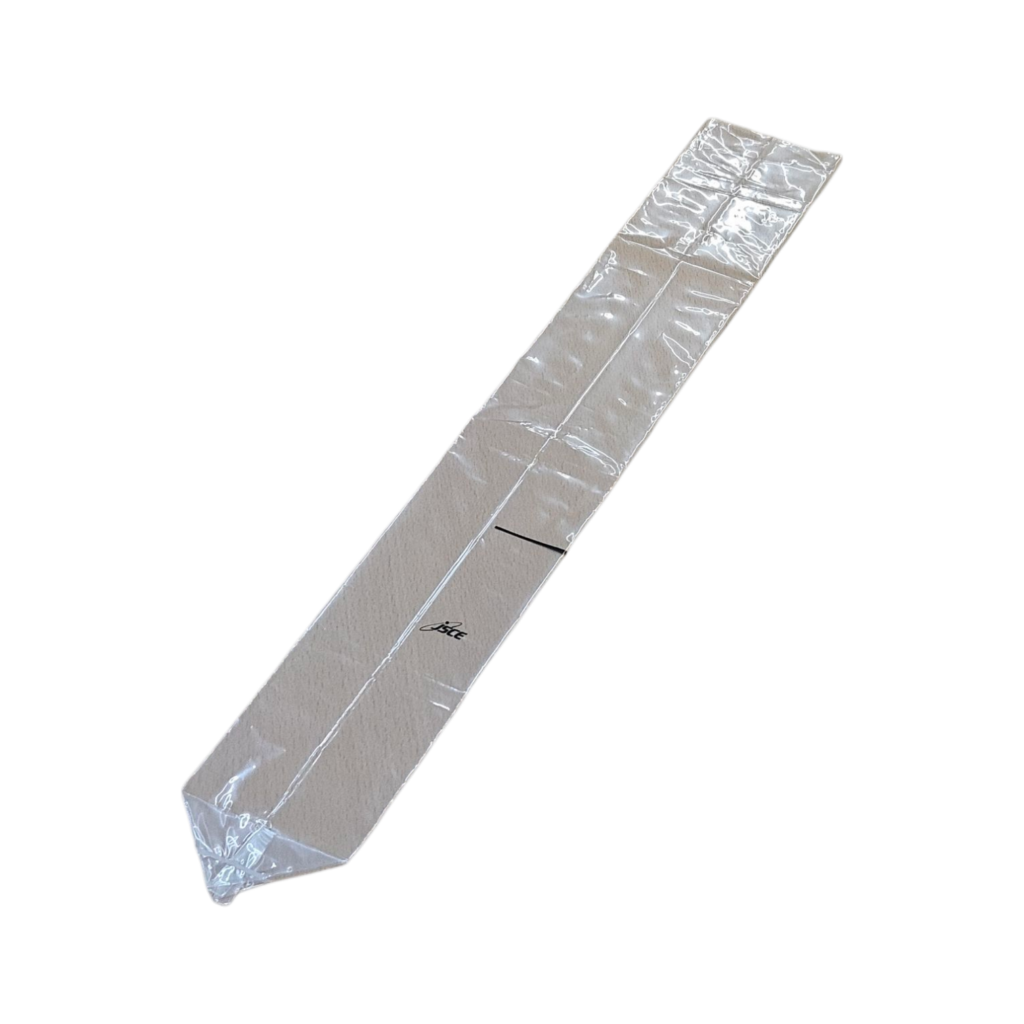

ブリージング袋（ブリーディング袋・ポリエチレン袋）
PCグラウトブリージング率測定用
- φ50 ｘ 550㎜
- 20枚/100枚入り
- 厚さ：約0.05㎜
- 袋中央の印刷されたラインは、角底から約200㎜の位置を示しています。
