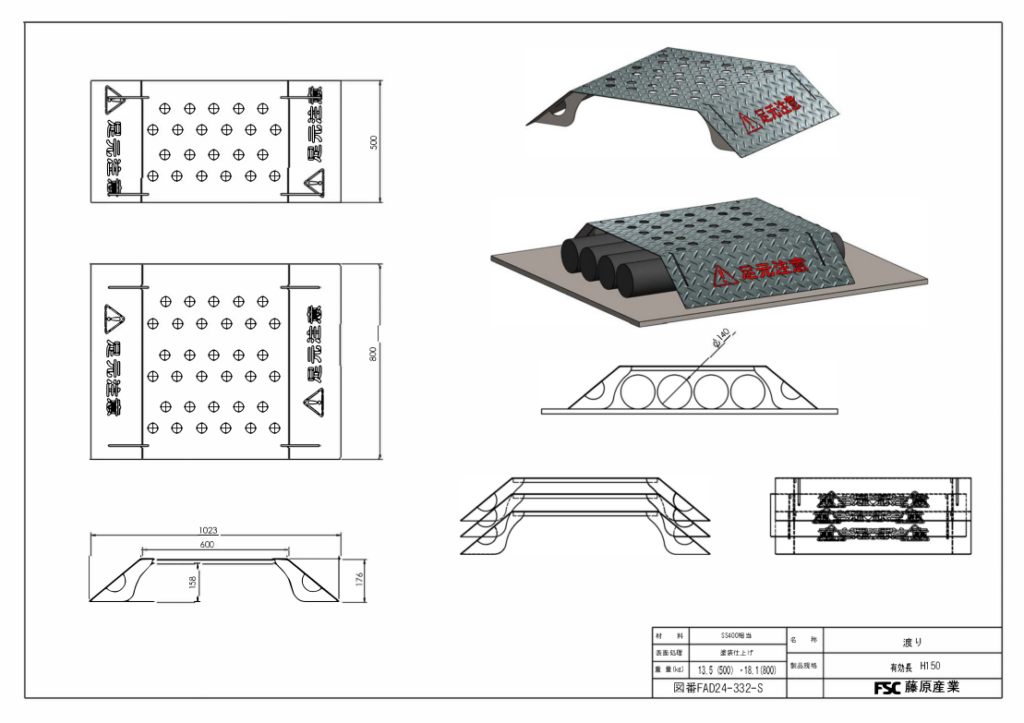

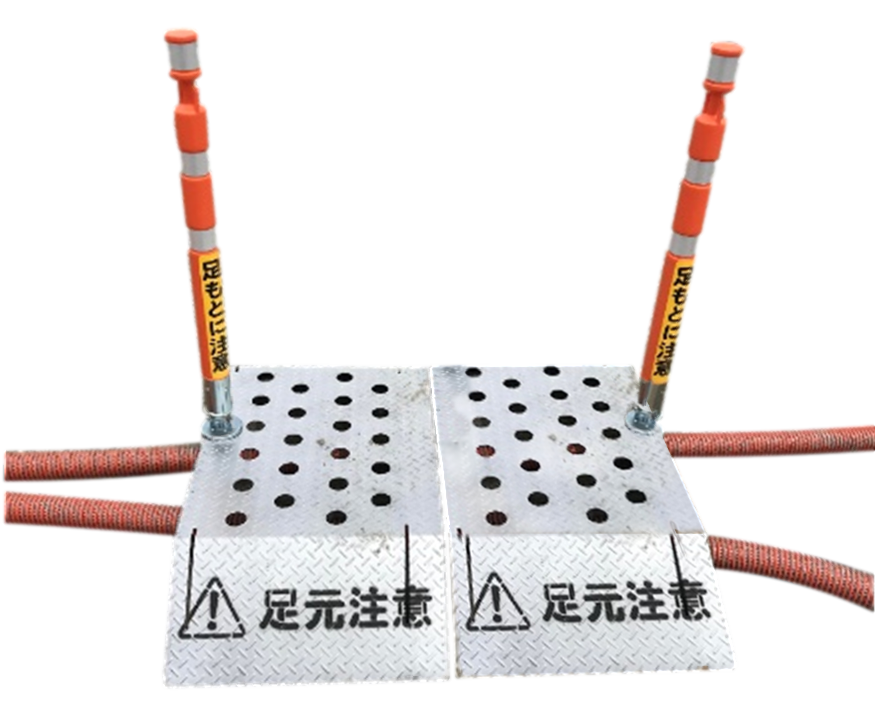

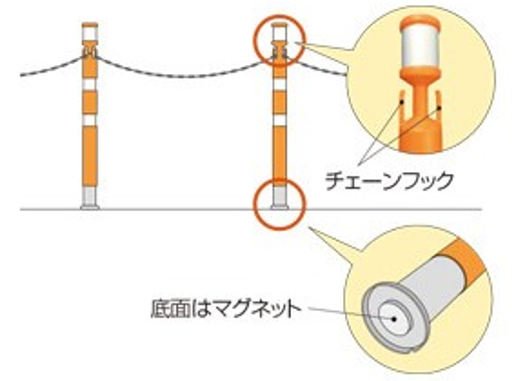

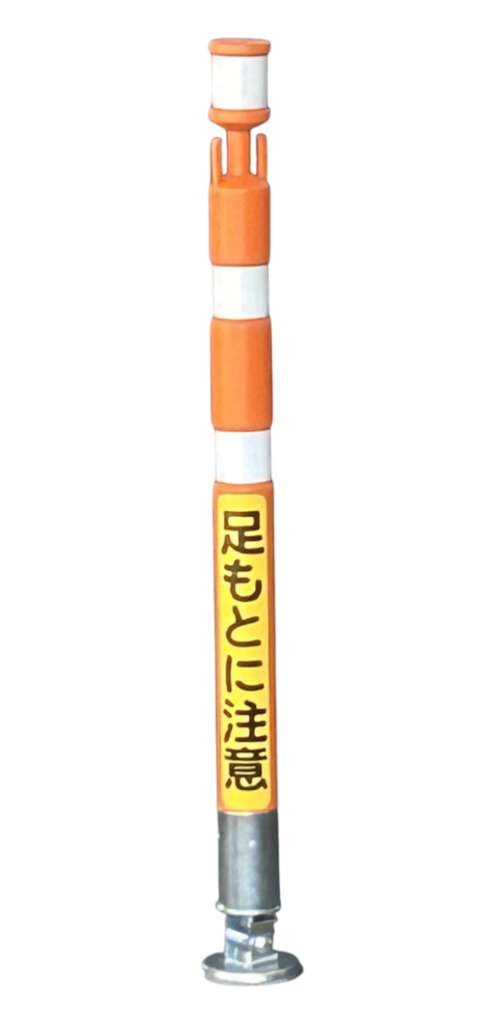

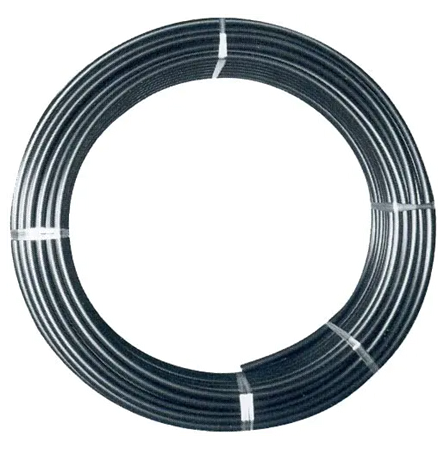

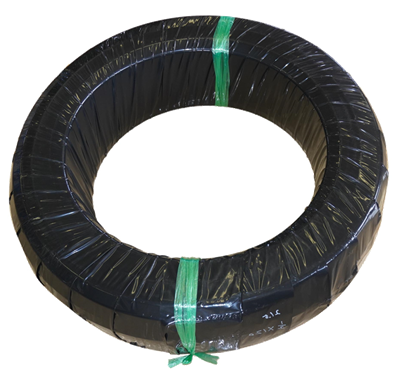

ポリエチレンパイプ:2級品

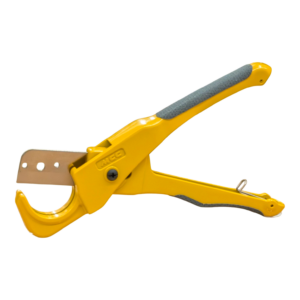

【 樹脂カッタ37(ポリパイ用)】
対応ポリパイ:3/4まで
全長:210㎜
質量:170g
★安全にカット出来ます★
呼径 | 外径 | 内径 | 定尺 | 対応継手 | |
---|---|---|---|---|---|
3/8 | 10 | φ17.0 | φ13.0 | 120m | ホースニップル |
1/2 | 13 | φ21.5 | φ16.0 | 120m | ブラスジョイント・3Fジョイント ポリパイ竹の子(簡易型) |
3/4 | 20 | φ27.0 | φ21.0 | 120m | ブラスジョイント・3Fジョイント ポリパイ竹の子(簡易型) |
1” | 25 | φ34.0 | φ28.0 | 90m | ブラスジョイント・3Fジョイント |
1”1/4 | 30 | φ42.0 | φ35.0 | 90m | ブラスジョイント・3Fジョイント |
1”1/2 | 40 | φ48.0 | φ41.0 | 90m | ブラスジョイント・3Fジョイント |
2” | 50 | φ60.0 | φ52.0 | 60m | ブラスジョイント・3Fジョイント |
2”1/2 | 65 | φ76 | φ66.0 | 40m | 3Fジョイント |
3” | 75 | φ89.0 | φ78.0 | 30m | 3Fジョイント |

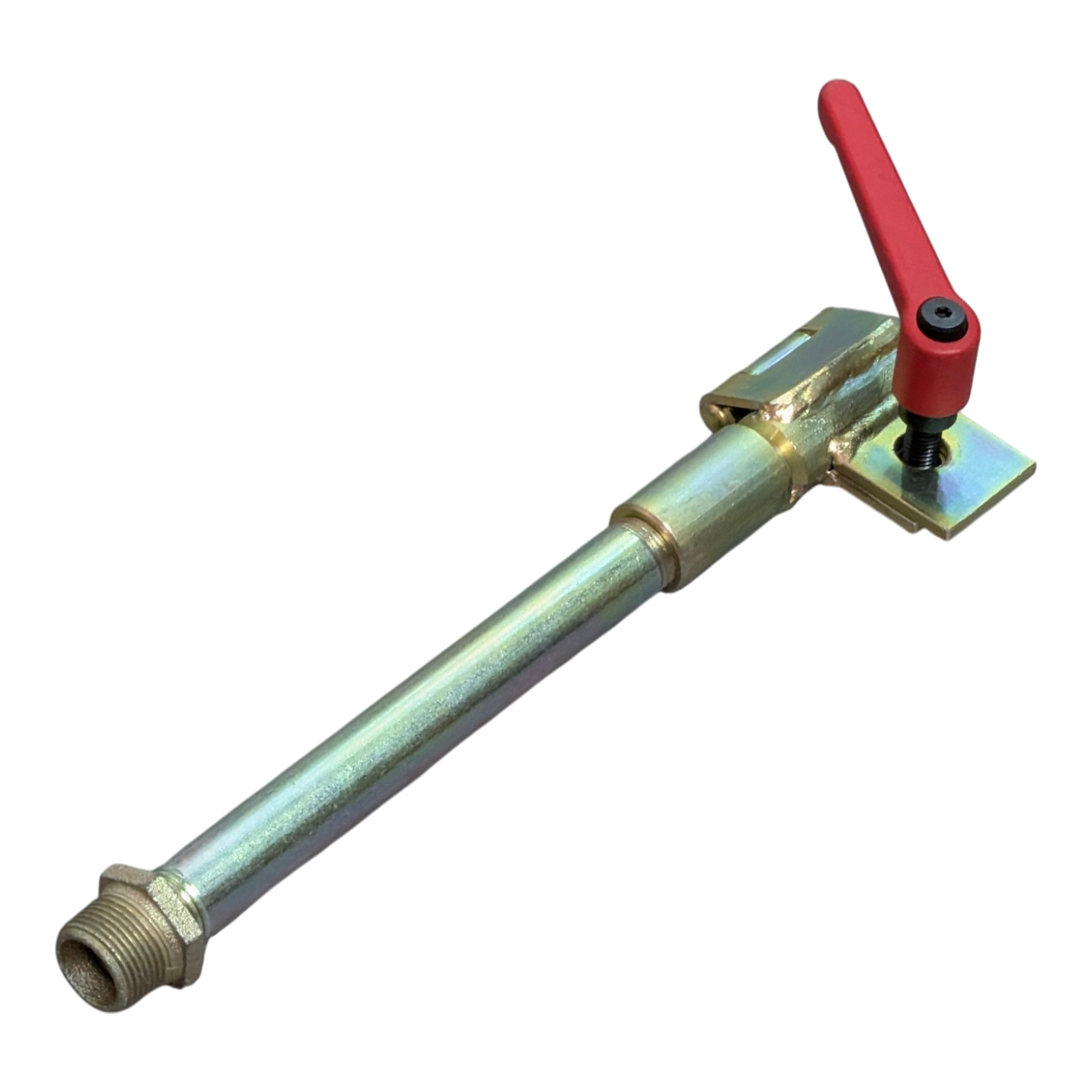

簡単くんright
規格 | 注入ホース側サイズ | グラウトポンプ側サイズ |
---|---|---|
PE21/16用 | 1/2用 | 3/4用 |
PE17/13用 | 3/8用 | 3/4用 |
グラウンドアンカー工やロックボルト工でグラウト注入の際に、
注入ホースへの接続が簡単に行え、注入完了後も取り外しが容易です。
簡単くんright パンフレット
1 ファイル 4 MB

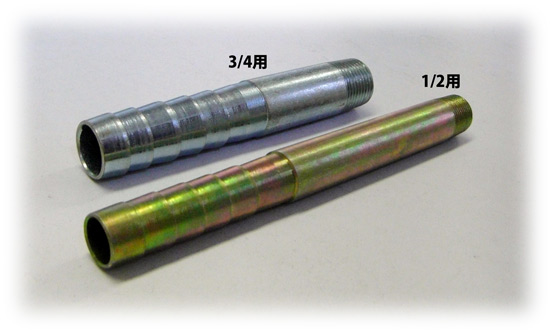

ポリパイのジョイント
ポリパイ竹の子(簡易型)

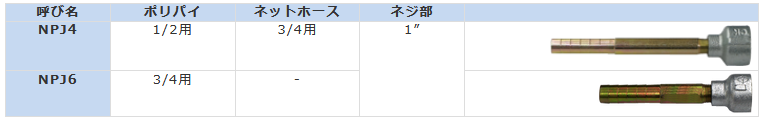

呼び名 | ポリパイ | ネットホース | ネジ部 |
---|---|---|---|
NPJ3 | 3/8用 | - | 1/2x1” |
NPJ4 | 1/2用 | 3/4用 | 3/8x1” |
NPJ6 | 3/4用 | - | 1/2x1” |
NPJ3
NPJ4
NPJ6
取付・取外しが簡単です

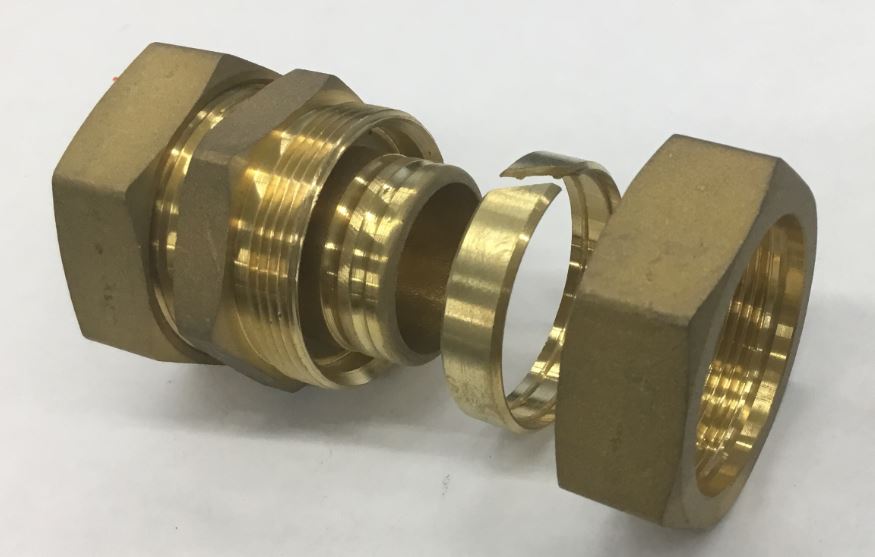

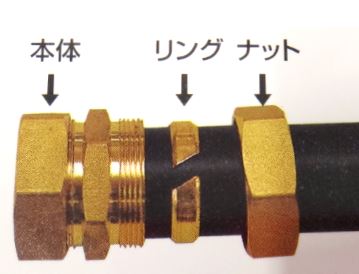

ブラスジョイント(ポリパイ2級品用)

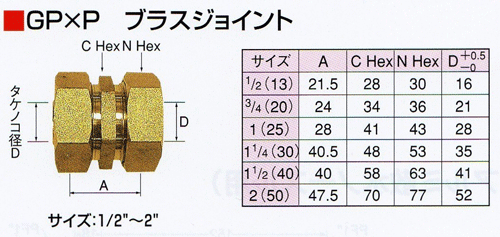

GP×P ブラスジョイント
サイズ | A | C Hex | N Hex | D +0.5 -0 |
---|---|---|---|---|
1/2(13) | 21.5 | 28 | 30 | 16 |
3/4(20) | 24 | 34 | 36 | 21 |
1(25) | 28 | 41 | 43 | 28 |
1 1/4(30) | 40.5 | 48 | 53 | 35 |
1 1/2(40) | 40 | 58 | 63 | 41 |
2(50) | 47.5 | 70 | 77 | 52 |
GP×M (オスネジ) ブラスジョイント
サイズ | A | C Hex | N Hex | D +0.5 -0 |
---|---|---|---|---|
1/2(13) | 26 | 26.5 | 30 | 16 |
3/4(20) | 29 | 32 | 36 | 21 |
1(25) | 35 | 38 | 43 | 28 |
1 1/4(30) | 42.5 | 48 | 53 | 35 |
1 1/2(40) | 44 | 58 | 63 | 41 |
2(50) | 51 | 67 | 77 | 52 |

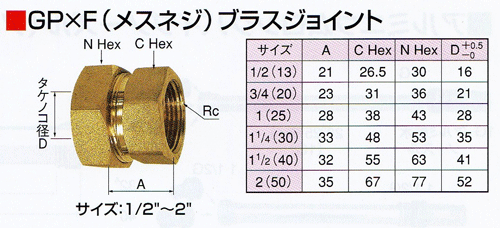

GP×F (メスネジ) ブラスジョイント
サイズ | A | C Hex | N Hex | D +0.5 -0 |
---|---|---|---|---|
1/2(13) | 21 | 26.5 | 30 | 16 |
3/4(20) | 23 | 31 | 36 | 21 |
1(25) | 28 | 38 | 43 | 28 |
1 1/4 (30) | 33 | 48 | 53 | 35 |
1 1/2(40) | 32 | 55 | 63 | 41 |
2(50) | 35 | 67 | 77 | 52 |
3Fジョイント(ポリパイ2級品用)
- ポリパイプ二級管用継手、仮設排水継手として広く使用されています
- P×P(ポリ×ポリ)・P×G(ポリ×メネジ)・P×MG(ポリ×オネジ)と三種類揃え、鋼管・塩ビ管との接続も可能です
- 圧力のかからない状態で使用してください
エアーホース

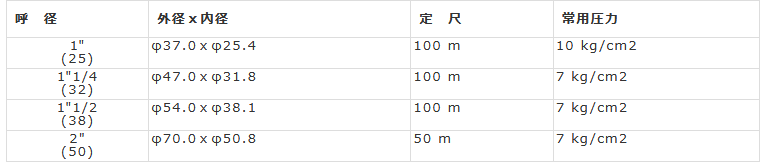

外径 | 外径 × 内径 | 定尺 | 常用圧力 |
---|---|---|---|
1" (25) | φ37.0 × φ25.4 | 100m | 10 kg/㎝² |
1”1/4 (32) | φ47.0 × φ31.8 | 100m | 7 kg/㎝² |
1”1/2 (38) | φ54.0 × φ38.1 | 100m | 7 kg/㎝² |
2” (50) | φ70.0 × φ50.8 | 50m | 7 kg/㎝² |

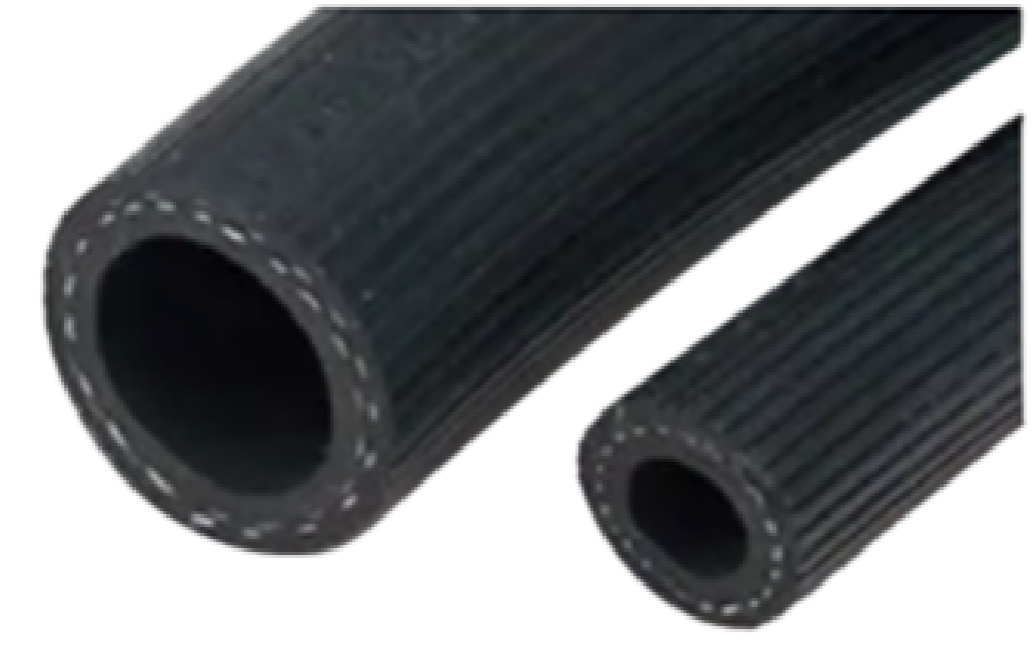

グラウトホース
グラウトホース:黒ゴム(3MPa)
<特徴>
内面ゴムは耐摩耗性、耐アルカリ性の配合を使用し外面ゴムは耐摩耗性、耐老化性の良質ゴムを使用しております。
補強層は強力な合成繊維を使って余裕のある耐圧力をもたせております。柔軟性に富み、軽いので使い易いホースとなっております。
<用途>
土木工事での岩盤の割れ目等へのセメントを高圧注入用
プラントからセメントミルクを注入するために使用します
呼称 | 内径 | 概略外径 | 編上数 | 常用圧力 | 標準重量 | 標準長さ |
---|---|---|---|---|---|---|
m/m | m/m | B | MPa | g/m | m | |
19 | 19.0 | 33.5 | 2 | 3.0 | 750 | 100 |
25 | 25.4 | 40.0 | 2 | 3.0 | 950 | 100 |
32 | 31.8 | 47.5 | 2 | 3.0 | 1,200 | 100 |
38 | 38.1 | 54.5 | 2 | 3.0 | 1,580 | 60 |
50 | 50.8 | 73.0 | 3 | 3.0 | 2,880 | 40・60 |
グラウトホース:パスカル4(4MPa)
グラウンドアンカーなどの、注入ホースに最適
用途
●ダム・トンネル工事、その他土木・建設工事におけるセメントミルク等の一般グラウトのデリバリー及び充填用
●エアーツール、空圧機器配管用
●工場機械設備の給排水用
●エアーツール、空圧機器配管用
●工場機械設備の給排水用
特長
●高耐圧補強構造と高弾性樹脂の採用により、低圧から高圧までのハードな作業に最適です
●色の使い分けにより、用途や輸送物の識別管理が可能です
●1mごとのメーター表示で、カット残量の確認が容易です
●色の使い分けにより、用途や輸送物の識別管理が可能です
●1mごとのメーター表示で、カット残量の確認が容易です
構造
【ホースの材質】
内管:軟質塩ビ樹脂
外管:軟質塩ビ樹脂
内管:軟質塩ビ樹脂
外管:軟質塩ビ樹脂
標準仕様
呼称サイズ | 標準内径 | 標準外径 | 許容圧力 | 許容曲げ半径 | 標準重量 | 定尺 | 色調 |
---|---|---|---|---|---|---|---|
mm | mm | mm | MPa | mm以上 | g/m | m | |
13 | 13.0 | 20.0 | 0~4.0 | 100 | 220 | 100 | グリーン・スカイブルー・オレンジ |
16 | 16.0 | 24.0 | 0~4.0 | 130 | 305 | 100 | イエロー |
19 | 19.0 | 27.4 | 0~4.0 | 150 | 370 | 50,100 | イエロー・グリーン・スカイブルー・オレンジ |
25 | 25.0 | 34.6 | 0~4.0 | 200 | 545 | 50,100 | イエロー・グリーン・スカイブルー・オレンジ |
※使用温度範囲:-5°C~50°C
※許容曲げ半径:ホース間の内側の半径です(23°C)
※許容圧力:直管状態23°Cでの値です
○エアーツールなどの空圧機器配管用途で使用する場合は、許容圧力の50%以下でご使用下さい
※許容曲げ半径:ホース間の内側の半径です(23°C)
※許容圧力:直管状態23°Cでの値です
○エアーツールなどの空圧機器配管用途で使用する場合は、許容圧力の50%以下でご使用下さい
グラウトホース:半透明(0.6MPa・0.8MPa)
ペコペコポンプなどの、ロックボルト注入ホースに最適
用途
●工場機械設備の給排水用
●橋梁工事でのセメントミルク注入
●橋梁工事でのセメントミルク注入
特長
●柔軟性に優れ、作業性が向上します
●透明性が良く、流体を確認できるので管理が容易です
●色の使い分けにより、輸送物の識別管理が可能です
●1mごとのメーター表示で、カットや残量の確認が容易です
●透明性が良く、流体を確認できるので管理が容易です
●色の使い分けにより、輸送物の識別管理が可能です
●1mごとのメーター表示で、カットや残量の確認が容易です
構造
【ホースの材質】
内管:軟質塩ビ樹脂
外管:軟質塩ビ樹脂
内管:軟質塩ビ樹脂
外管:軟質塩ビ樹脂
標準仕様
呼称サイズ | 許容圧力 | 許容曲げ半径 | 標準重量 | 定尺 | 色調 |
---|---|---|---|---|---|
内径(mm) | MPa | mm以上 | g/m | m | |
12 | 0~0.8 | 60 | 175 | 100 | クリア |
15 | 0~0.8 | 75 | 205 | 100 | クリア・レッド・イエロー |
50 | クリア | ||||
19 | 0~0.6 | 115 | 250 | 50 | クリア・レッド・グリーン・イエロー |
25 | 0~0.6 | 150 | 410 | 50 | クリア |
※使用温度範囲:-5°C~50°C
※許容曲げ半径:ホース間の内側の半径です(23°C)
※許容圧力:直管状態23°Cでの値です
※許容曲げ半径:ホース間の内側の半径です(23°C)
※許容圧力:直管状態23°Cでの値です
偏平注入パイプ(ネオデリコン仕様)
仕様 | |
---|---|
呼び | 19 |
基準内径(㎜) | 20.5 |
基準肉厚(㎜) | 1.7 |
基準重量(g/m) | 150 |
常用圧力(MPa) | 1.0 |
基準長さ(m) | 100 |
偏平スチールパイプ
注記(偏平注入パイプ(ネオデリコン仕様)・偏平スチールパイプ)
パイプ用クリアランスのない場合に適用しますが、ケーシングパイプとの干渉が発生しやすくなります。ご使用に当たっては、ご相談を頂きますようお願いいたします。

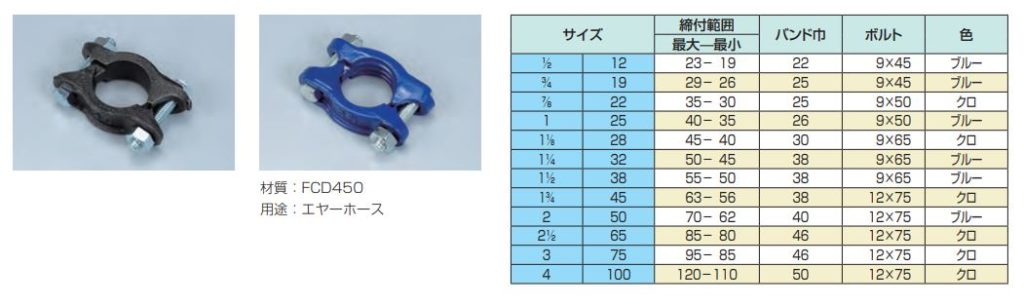

インターロックバンド
材質:FCD450
用途:エヤーホース
サイズ | 締付範囲 最大ー最小 | バンド巾 | ボルト | 色 | |
---|---|---|---|---|---|
1/2 | 12 | 23-19 | 22 | 9×45 | ブルー |
3/4 | 19 | 29-26 | 25 | 9×45 | ブルー |
7/8 | 22 | 35-30 | 25 | 9×50 | クロ |
1 | 25 | 40-35 | 26 | 9×50 | ブルー |
1 1/8 | 28 | 45-40 | 30 | 9×65 | クロ |
1 1/4 | 32 | 50-45 | 38 | 9×65 | ブルー |
1 1/2 | 38 | 55-50 | 38 | 9×65 | ブルー |
1 3/4 | 45 | 63-56 | 38 | 12×75 | クロ |
2 | 50 | 70-62 | 40 | 12×75 | ブルー |
2 1/2 | 65 | 85-80 | 46 | 12×75 | クロ |
3 | 75 | 95-85 | 46 | 12×75 | クロ |
4 | 100 | 120-100 | 50 | 12×75 | クロ |

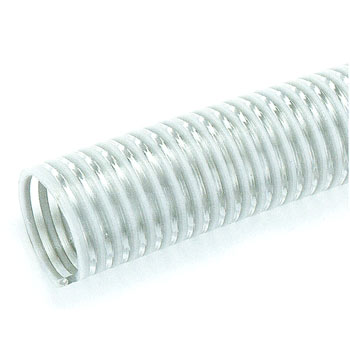

サクションホース
呼径 | 外径 × 内径 | 定尺 | 常用圧力 |
---|---|---|---|
1”(25) | φ31.5 ×φ25.0 | 50m | 5.0 kg/cm² |
1”1/4(32) | φ39.0 ×φ32.0 | 50m | 4.5 kg/cm² |
1”1/2(38) | φ46.3 ×φ38.0 | 50m | 4.0 kg/cm² |
2”(50) | φ60.8 ×φ50.8 | 50m | 4.0 kg/cm² |
2”1/2(65) | φ74.5 ×φ63.5 | 20/50m | 4.0 kg/cm² |
3”(75) | φ87.2 ×φ76.2 | 20/50m | 4.0 kg/cm² |
4”(100) | φ115 ×φ101.2 | 50m | 3.0 kg/cm² |
排水ホース(サニーホース)
呼径 | 外径 | 定尺 |
---|---|---|
2”(50) | φ50 | 50/100m |
4”(100) | φ100 | 50/100m |

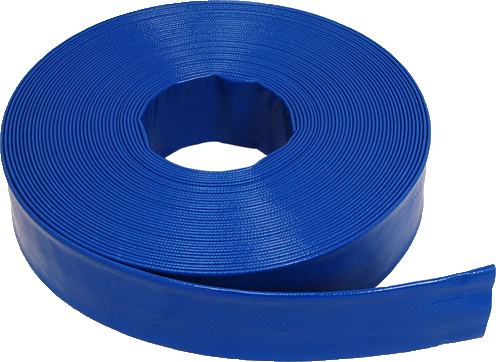

水道ホース
外径 × 内径 | 定尺 |
---|---|
φ20 × φ15 | 50m |

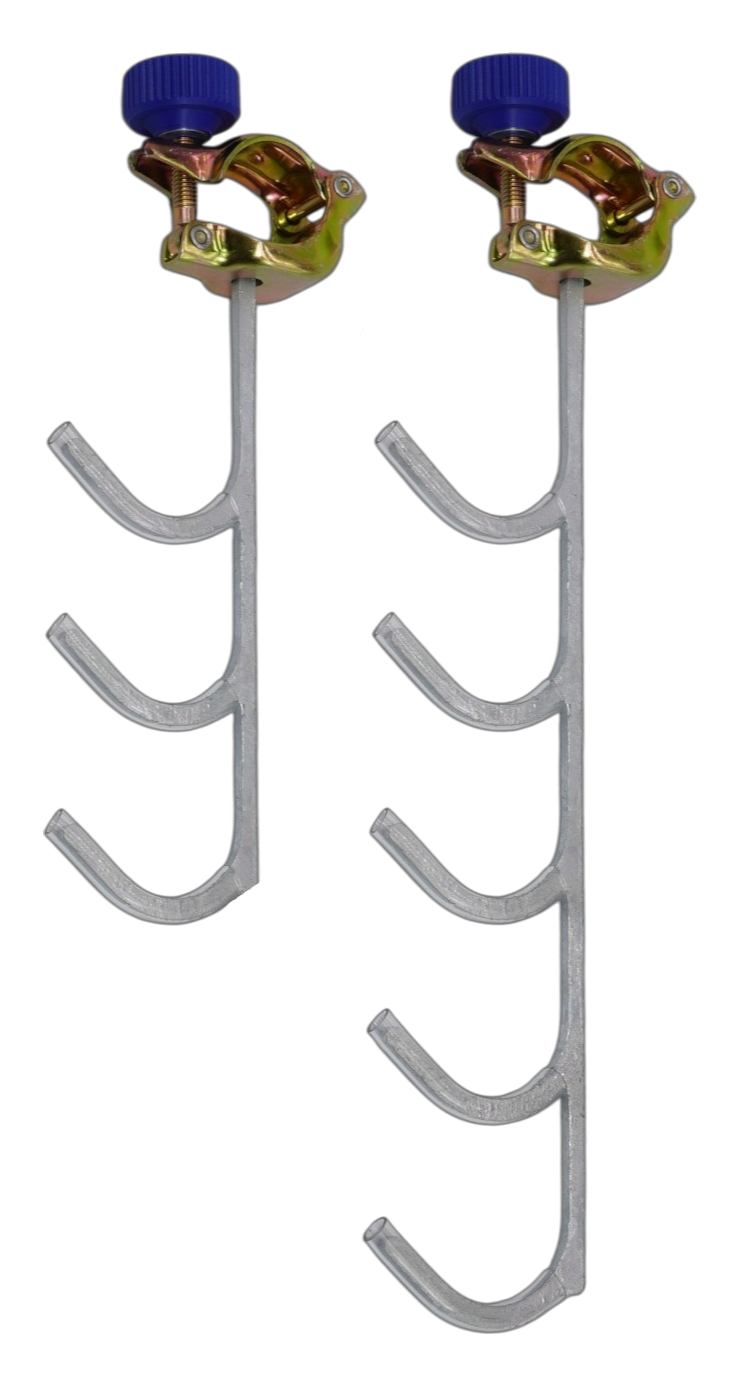

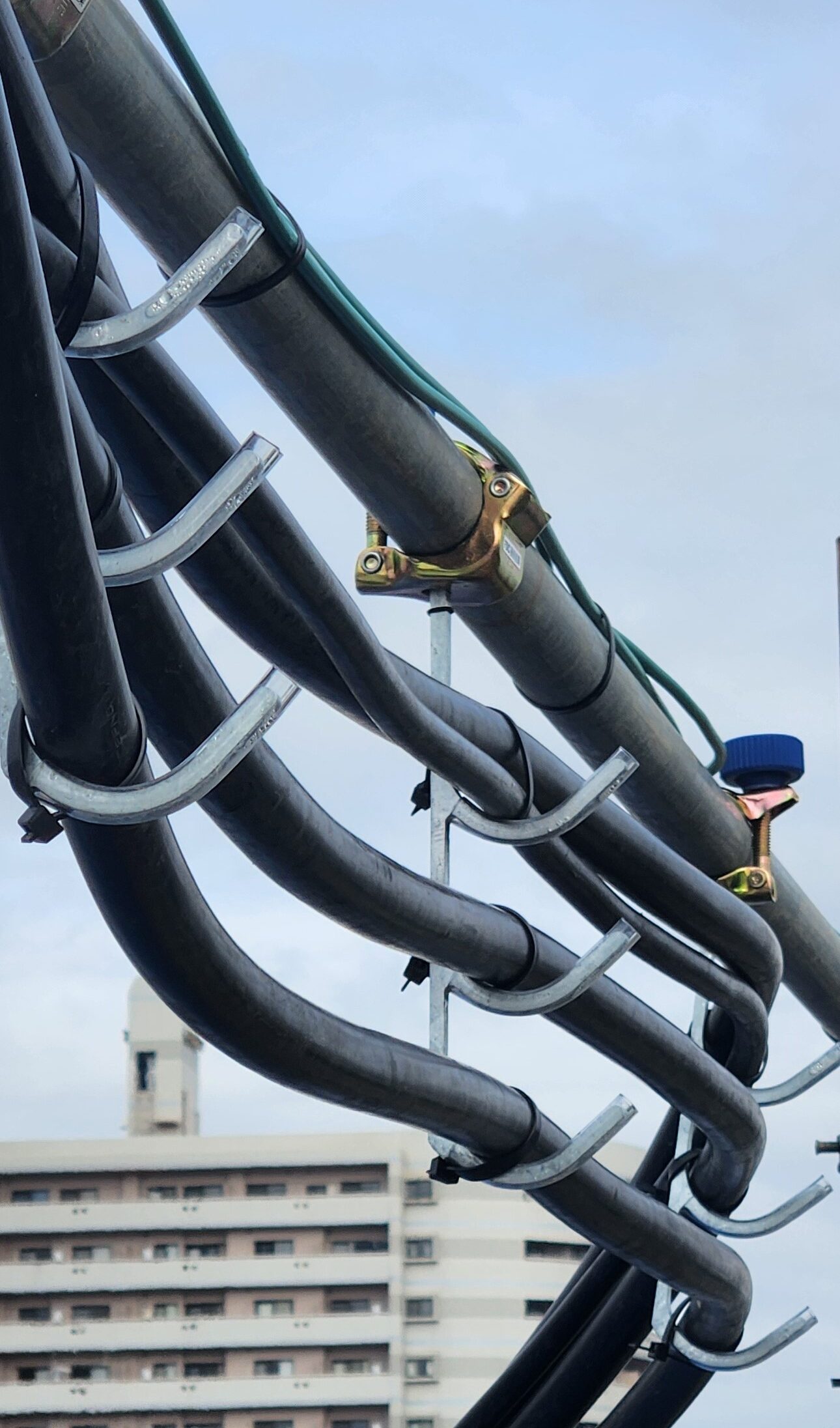

タンレツ君(ホース・キャプタイヤ吊具)

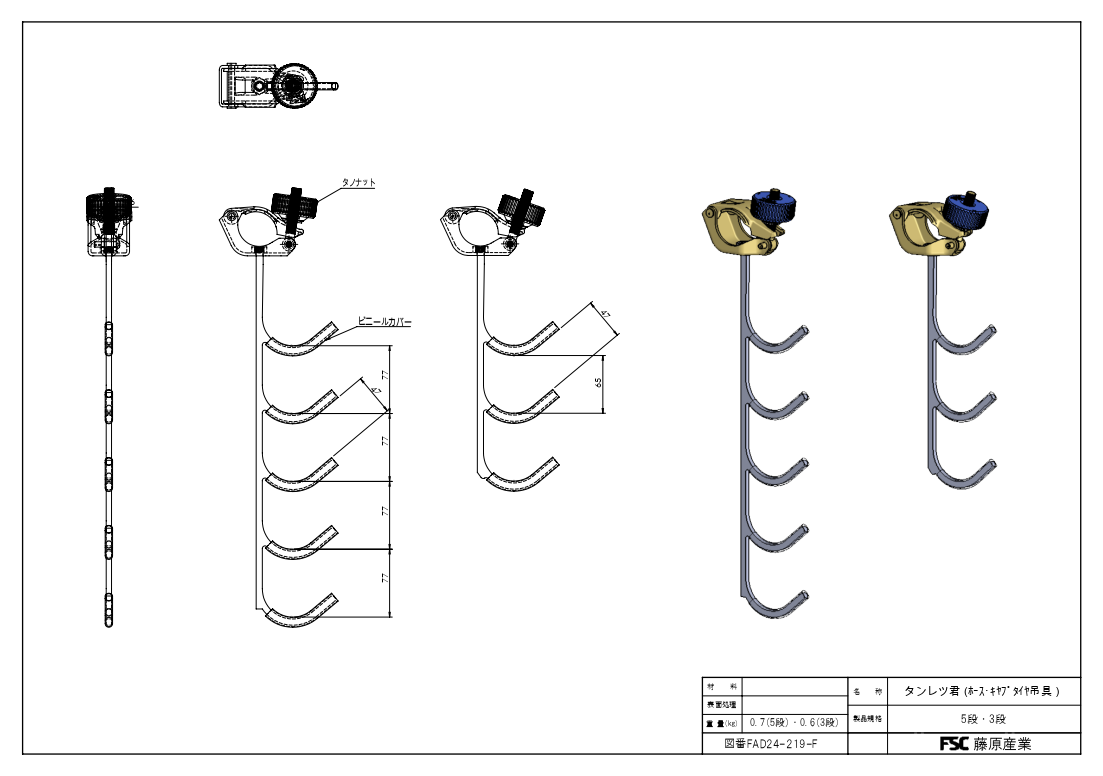

タンレツ君 5段 図面
1 ファイル 184 KB
セーフティーケーブル・WHIPーCHEK(ウイップチェック)
whip-chekの輪の拡げ方
①whip-chek WSR1タイプです
②丸の部分をつまみます
③中央に向かって引っ張ります

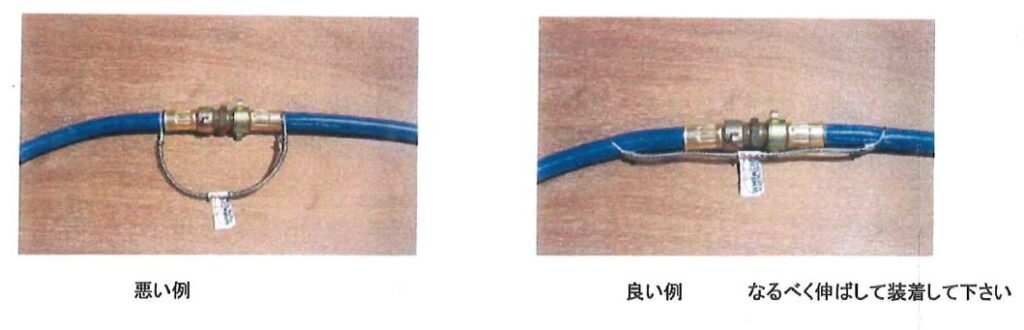

悪い例
良い例
なるべく伸ばして装着して下さい
ケーブルサイズ | ホース外径 | ケーブル長さ | バーツNo |
---|---|---|---|
1/8" | 1/2-1"1/4 | 550mm | WH-3 |
1/4" | 1"1/2-3" | 980mm | WH-6 |
3/8" | 4"-8" | 1200mm | WH-6A |

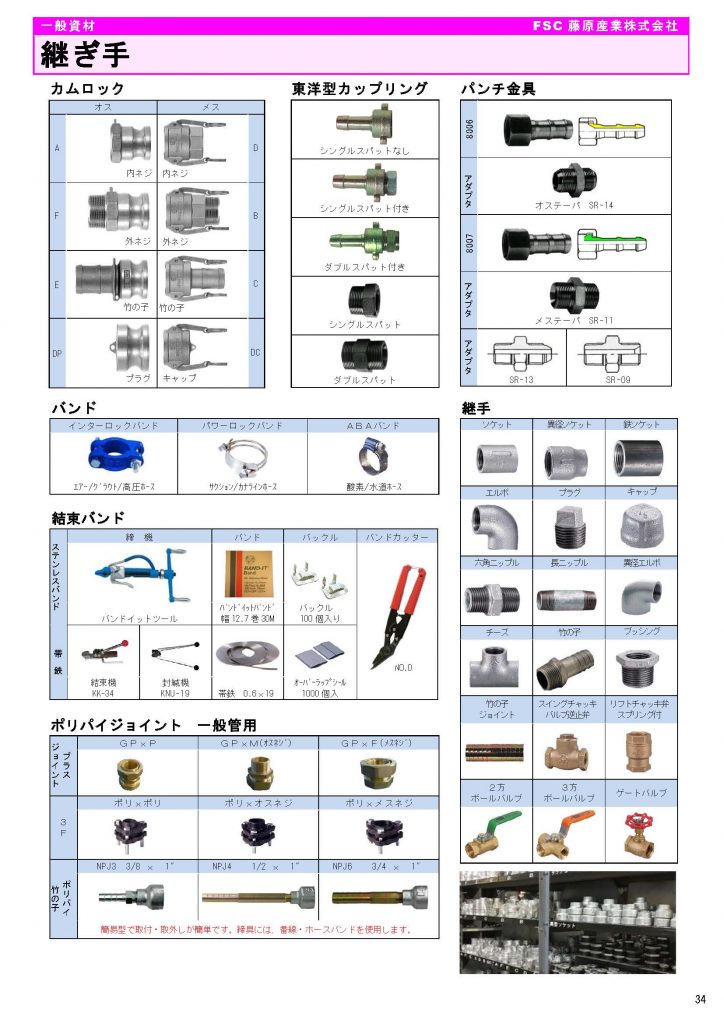

継ぎ手類
カムロック

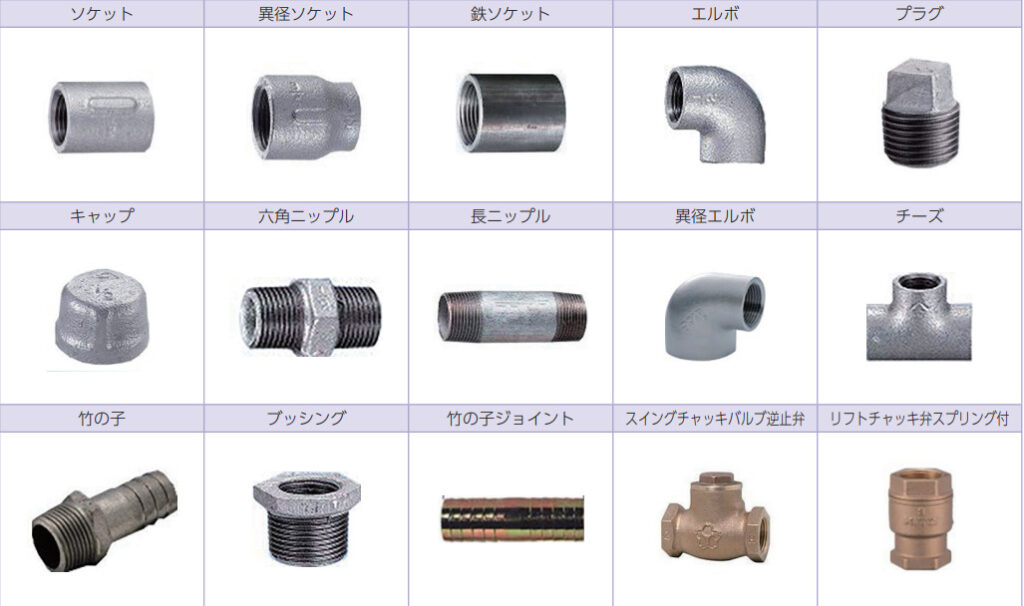

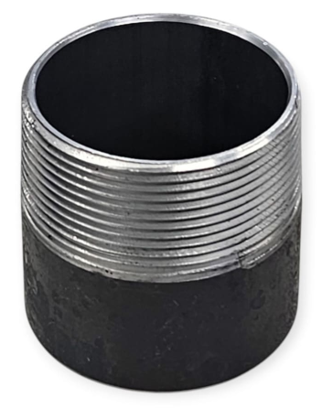

管用継ぎ手

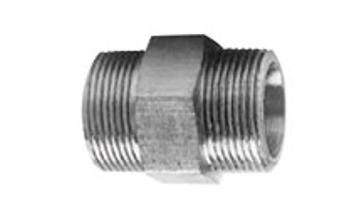

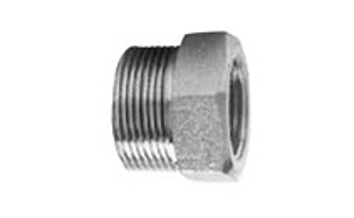

ソケット | 異径ソケット | 鉄ソケット | エルボ | プラグ |
キャップ | 六角ニップル | 長ニップル | 異径エルボ | チーズ |
竹の子 | ブッシング | 竹の子ジョイント | スイングチャッキバルブ逆止弁 | リフトチャッキ弁スプリング付 |

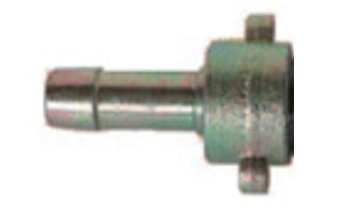

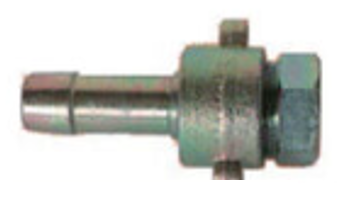

東洋型カップリング

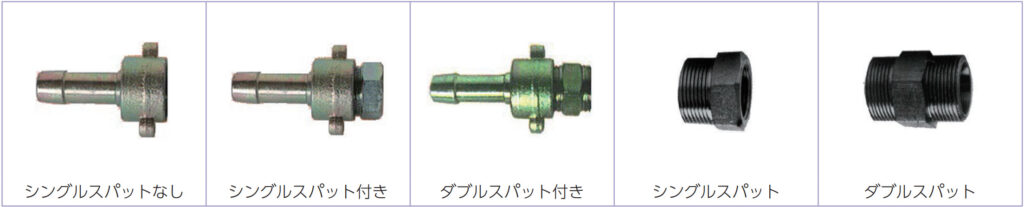

シングルスパットなし | シングルスパット付き | ダブルスパット付き | シングルスパット | ダブルスパット |
---|
パンチニップル(パンチ金具)
レバーカップリング(カムロック)
参考使用圧力 Working pressure as reference
口径 | 1/2 (15A) | 3/4 (20A) | 1 (25A) | 11/4 (32A) | 11/2 (40A) | 2 (50A) | 21/2 (65A) | 3 (80A) | 4 (100A) | 5 (125A) | 6 (150A) | 8 (200A) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
圧力 (水圧) | 1.76 MPa | 1.76 MPa | 1.76 MPa | 1.76 MPa | 1.76 MPa | 1.76 MPa | 1.08 MPa | 0.88 MPa | 0.69 MPa | 0.49 MPa | 0.49 MPa | 0.39 MPa |
18 kgf/㎠ | 18 kgf/㎠ | 18 kgf/㎠ | 18 kgf/㎠ | 18 kgf/㎠ | 18 kgf/㎠ | 11 kgf/㎠ | 9 kgf/㎠ | 7 kgf/㎠ | 5 kgf/㎠ | 5 kgf/㎠ | 4 kgf/㎠ |
ボールバルブ
2方ボールバルブ | 3方ボールバルブ | ゲートバルブ |
---|---|---|
