ジャッキ試験での圧力・変位データを自動記録します
リフトオフ試験にも最適

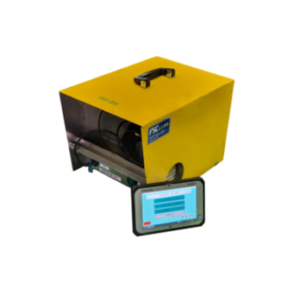

マルチメーター EX
マルチメーターの最上位モデル
圧力(荷重)と変位のリアルタイム曲線グラフが可能
詳 細 | |
---|---|
操作方法 | タッチパネル タブレット式 Windows10 FZ-M1 タブレット式 Windows10 FZ-G2 |
タブレット 使用温度 | -20度~50度 |
液晶画面 | FZ-M1 7型 FZ-G2 10.1型 |
電 源 | 100V |
電源コード | 3m |
寸 法 | 300xH300x430 |
重 量 | 本体16.4kg パソコン1.2kg |
圧力ポート | 1ポート |
最大圧力 | 70MPa |
ワイヤーメーター | 2ポート |
付属品 | USBメモリ 説明書 チーズ 油圧ホース 5m |
オプション | ワイヤーメーター ジョイント |
記録量 | 100,000ポイントで4MB(4000KB) |
マルチメーターEX 説明書
1 ファイル 2 MB

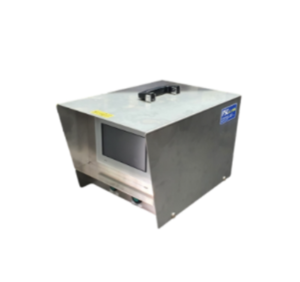

マルチメーター Ⅱ

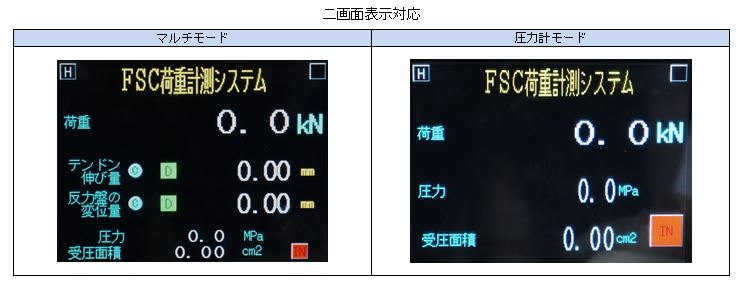

圧力(荷重)と変位が、単独でのリアルタイムの表示が可能
詳 細 | |
---|---|

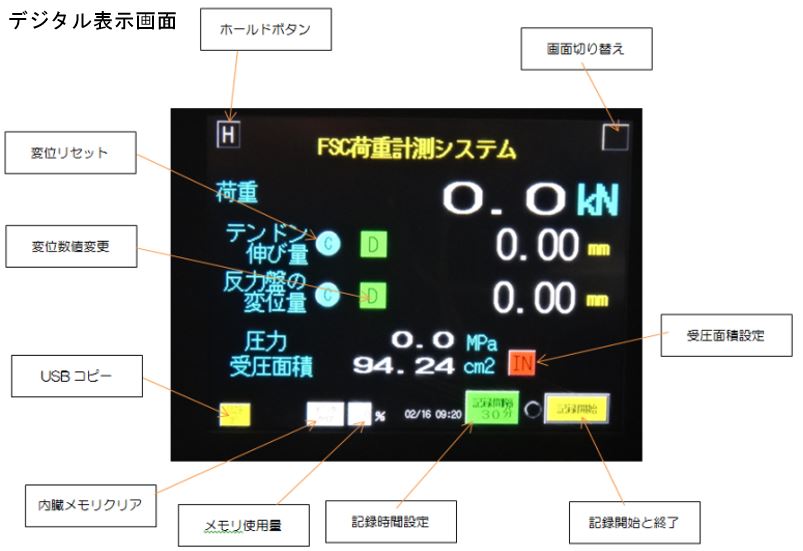

操作方法 | タッチパネル |
液晶画面 | 5.7インチ |
油圧ホース | 標準5m |
電 源 | 100V |
電源コード | 3m |
寸 法 | 300xH300x430 |
重 量 | 16kg |
圧力ポート | 1ポート |
最大圧力 | 70MPa |
ワイヤーメーター | 2ポート |
付属品 | USBメモリ 説明書 油圧ホース |
オプション | ワイヤーメーター ジョイント チーズ |
比較表
マルチメーターEX | マルチメーターⅡ | |
---|---|---|
グラフ表示 | リアルタイム 曲線 圧力(荷重)・変位 | リアルタイム 単独 圧力(荷重)・変位 |
記録方法 | タブレット | USBメモリ |
冷却ファン | 有り | 有り |
ストレージ | 256GB | 8G |
モニター出力 | 有り Type-C HDML | 無し |
セット事例
マルチメーター Q&A
A:本体内部のコネクター部の緩みが原因かもしれません。
左右2点ずつあるビスを外してカバーを外し、内部のコネクターを確認お願いします
マルチメーター本体とタブレットのすべてのUSBケーブルを抜き差しして再度繋ぎ直してください。
・直らない場合:COMポートの番号が合ってるかご確認ください。
(説明書のCOMポート設定手順を参考)
A:内部の線が外れている可能性があります。
お手数ですが左右2点ずつあるビスを外し内部の線が外れていないか確認してください。
外れている線が無い場合は断線が考えられる為、本体交換となります。
