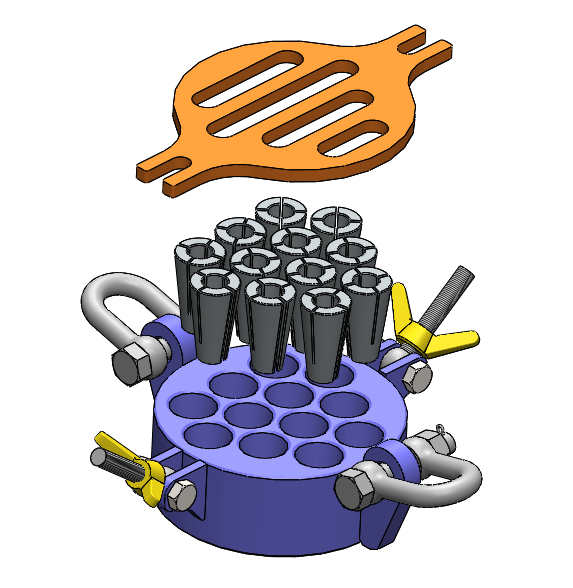

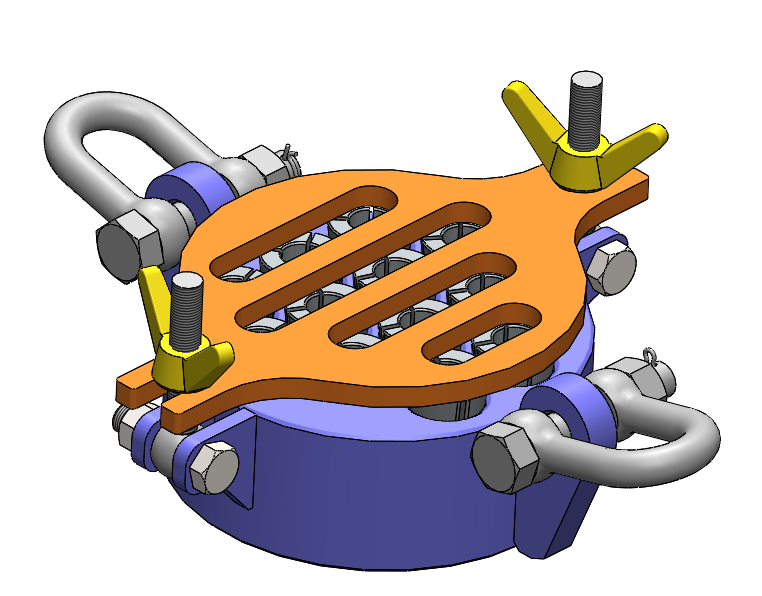

テンドン吊金具(くさび止め式) PC鋼より線用
| サイズ | 対応本数 | 重量(kg) |
|---|---|---|
| 12.7 | ～12本まで | 15 |
| 15.2 | ～12本まで | 16 |
| 21.8 | ～7本まで | |
| ～9本まで | 21 | |
| ～12本まで | 20 |
アンカー体の端部をクレーンで吊る金具です
中間補助バンド
66タイプ
78タイプ
一本吊り専用 （21.8用）
テンドンの組み立てに便利です。差し込むだけでセット完了

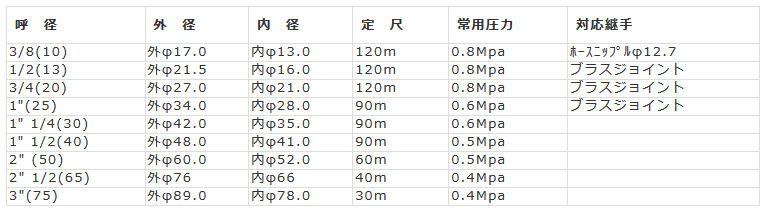

ポリエチレンパイプ ２級品
| 呼径 | 外径(φ) | 内径(φ) | 定尺(m) | 常用圧力(MPa) | 対応継手 |
|---|---|---|---|---|---|
| 3/8(10) | 17.0 | 13.0 | 120 | 0.8 | ホースニップルφ12.7 |
| 1/2(13) | 21.5 | 16.0 | ブラスジョイント | ||
| 3/4(20) | 27.0 | 21.0 | |||
| 1”(25) | 34.0 | 28.0 | 90 | 0.6 | |
| 1”1/4(30) | 42.0 | 35.0 | - | ||
| 1”1/2(40) | 48.0 | 41.0 | 0.5 | - | |
| 2”(50) | 60.0 | 52.0 | 60 | - | |
| 2”1/2(65) | 76.0 | 66.0 | 40 | 0.4 | - |
| 3”(75) | 89.0 | 78.0 | 30 | - |

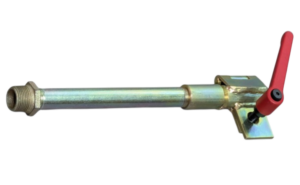

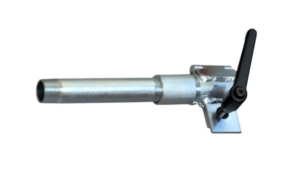

簡単くんright
| 規格 | 注入ホース側サイズ | グラウトポンプ側サイズ |
|---|---|---|
| PE21/16用 | 1/2用 | 3/4用 |
| PE17/13用 | 3/8用 | 3/4用 |
グラウンドアンカー工やロックボルト工でグラウト注入の際に、
注入ホースへの接続が簡単に行え、注入完了後も取り外しが容易です。

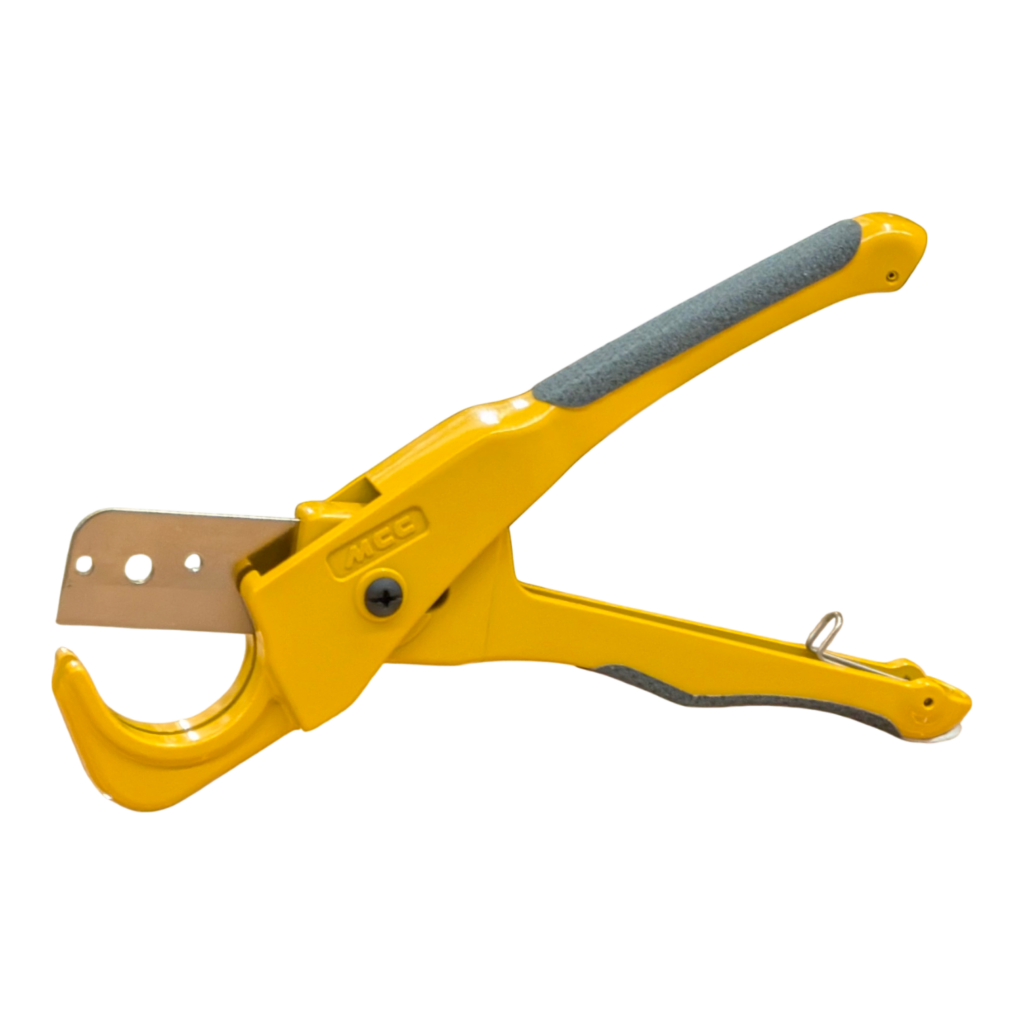

ポリパイカッタ（樹脂カッタ37）
●特徴●
ポリパイの切断が安全で簡単にできます
ハサミ感覚のクイックカット
軽量・コンパクト設計
※刃は反転させて2回使用できます
●仕様●
対応ポリパイ：3/4まで
全長：210mm
質量：170g
YouTube動画
ブルーホース(灌水ホース) 自由長部に
| 呼径 | 長さ ｍ/巻 | 入数 | 外径 φ(㎜) | 厚さ (㎜) |
|---|---|---|---|---|
| 120 | 100 | 3本入り | 76.4 | 0.4 |
| 140 | 100 | 3本入り | 89.3 | 0.4 |
| 160 | 100 | 2本入り | 101.9 | 0.4 |
| 180 | 100 | 2本入り | 114.6 | 0.4 |
| 200 | 100 | 2本入り | 127.3 | 0.4 |
先端キャップ（パイロットキャップ）
※特注サイズも作成可能です
| 呼名 | 外径(φ) | 全長(L) | 材質 |
|---|---|---|---|
| 5-12 | 60.5 | 150 | SS400 |
| 6-12 | 76.3 | 200 | |
| 21.8-8 | 89.1 | ||
| 21.8-9 | 101.6 |
スペーサー ・星形スペーサー
| 呼名 | 内径(φ) | 外径(φ) | 厚み(㎜) | 材質 |
|---|---|---|---|---|
| 5-12 | 36 | 66 | 9 | SS400 |
| 6-12 | 71 | |||
| 21.8-8 | 69 | |||
| 21.8-9 | 70 |
※特注サイズも作成可能です
チョーチンスペーサー
| 品名 | 外径(φ) | 内径(φ) | 長さ(㎜) |
|---|---|---|---|
| GDφ22-25 | 65 | 35 | 153 |
| GDφ32 | 73 | 40 | 153 |
| GDφ36 | 85 | 50 | 153 |
| 極小 | 48 | 25 | 102 |
帯鉄 青E（青硬）
帯鉄バンドセット 500L Φ115 （1箱100本入）
予めカットされており
オーバーラップシールもセットしているため
そのまま現場ですぐにご使用いただけます。
帯鉄 巻物
1束 19ｍｍ 約25ｋｇ 0.6ｔ
オーバーラップシール
| 厚み | 長さ | 幅 | 単位 |
|---|---|---|---|
| 0.6㎜ | 25㎜ | 19㎜ | 1000個 |
フィラメントテープ
全長：50ｍ
巾 ：19mm
厚み：0.18mm
備考：ポリエステル繊維

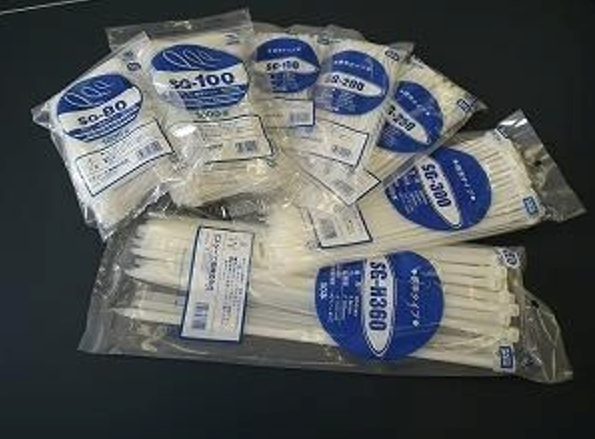

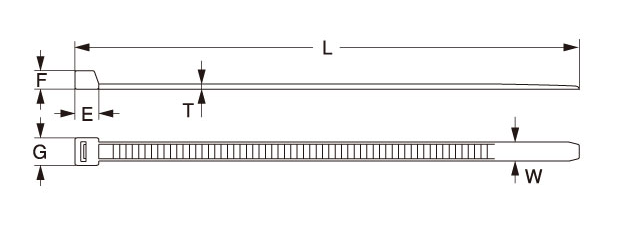

結束バンド （1袋50本入）
| 材質 | 品番 | 全長 | 幅 | 結束範囲 |
|---|---|---|---|---|
| ナイロン | SG-H360 | 364 | 7.5 | 105 |
巾広テープ
全長：20ｍ
巾 ：50mm
厚み：0.2mm
備考：1箱 80個入

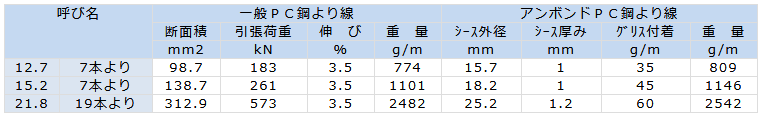

PC鋼より線
| 呼名 | 一般PC鋼より線 | アンボンドPC鋼より線 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 断面積(㎜2) | 引張荷重(kN) | 伸び(％) | 重量(g/m) | シース外径(㎜) | シース厚み(㎜) | グリス付着(g/m) | 重量(g/m) | ||
| 12.7 | 7本より | 98.7 | 183 | 3.5 | 774 | 15.7 | 1 | 35 | 809 |
| 15.2 | 138.7 | 261 | 1101 | 18.2 | 45 | 1146 | |||
| 21.8 | 19本より | 312.9 | 573 | 2482 | 25.2 | 1.2 | 60 | 2542 | |

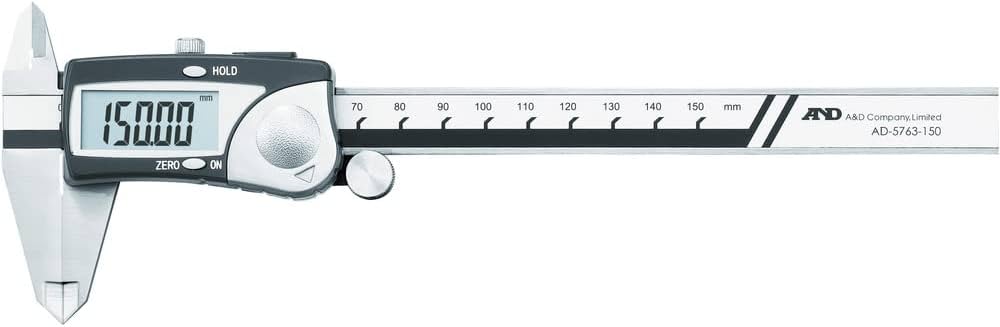

防滴ステンレスデジタルノギス
AD-5763-150
- 防滴タイプで、現場での鋼線の寸法測定に最適
- 高速応答性〈最大応答速度 3m/s〉
- ムラのない滑らかな、摺動性
- データーホールド・オートパワーオフ機能
- サムローラー付、転がして微量な調整が可能
| 仕様 | |
|---|---|
| 測定範囲 | AD-5763-150：0～150mm AD-5763-200：0～200mm AD-5763-300：0～300mm |
| 最小表示値 | 0.01mm |
| 器差 | ±0.02mm（0～150mmの範囲） |
| ±0.03mm | （150mm以上の範囲） |
| 繰り返し精度 | ±0.01mm |
| 最大応答速度 | 3m/s |
| 防水性能 | IP54 相当 |
| 電源 | CR2032形リチウム電池×1個 電池寿命：約1年 |
| 材質 | ジョウ・本尺：SUS 420J2 表示部：ABS |
| 付属品 | 電池(モニタ用)、取扱説明書、保証書、 プラスチックケース、プラスチックスリーブ、性能検査表 |
ケーブルローラー
| JANコード | 4992456125566 |
| 用途 | 中径ケーブル直延専用 |
| 重量 | 2.5kg |
| フレーム寸法(幅×長さ×高さ) | 340×350×230 |
| ローラー寸法(径×長さ) | 130×200 |
| 破壊荷重 | 18.6kN(1,900kgf) |

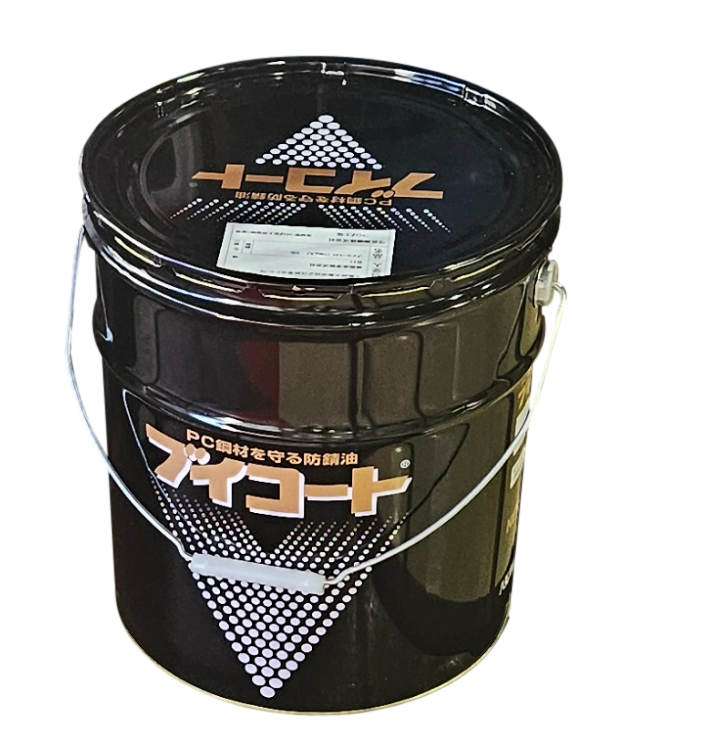

アンカー用錆止め充鎮剤
| 商品名 | ブイコートH |
| メーカー | 八弘綱油株式会社 |
| 用途 | 頭部ヘッドキャップ用 |
| 重量 | 滴点190度以上 16kg |

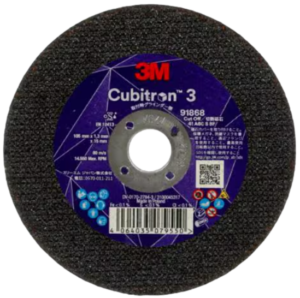

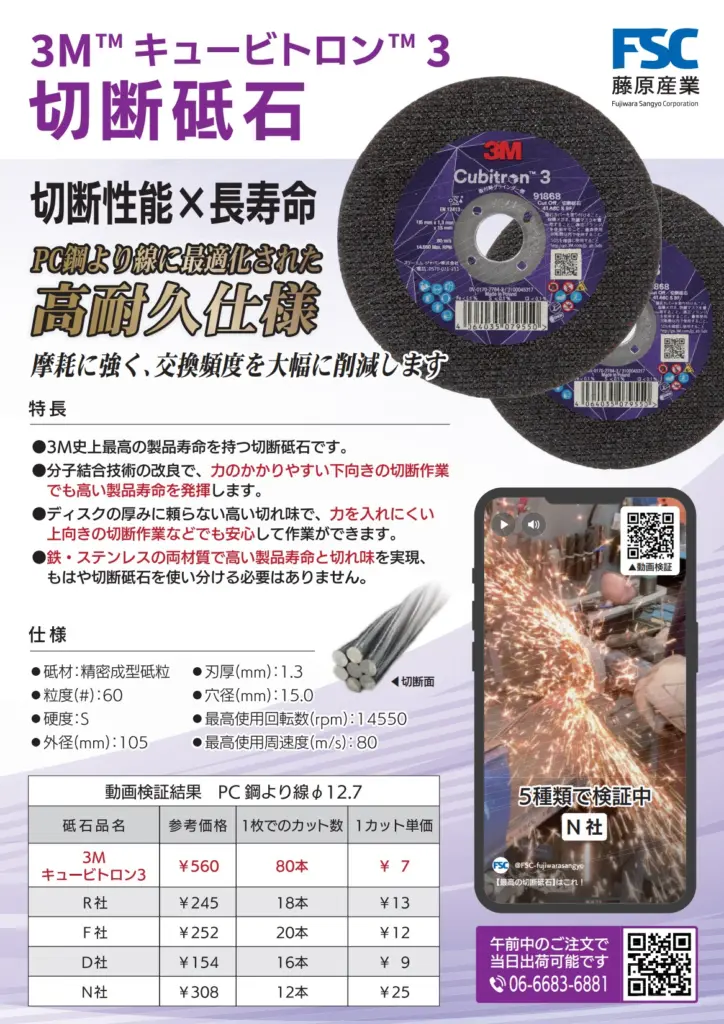

砥石：切断用 3M キュービトロン3 φ105
〈 商品特徴 〉
- 従来品よりも研削スピードと耐久性がアップ！
- 1枚の砥石で研削しながらの切断作業ができるので利便性が高い！
- 鉄、ステンレス両用なので使い分けの手間もなく汎用性が抜群！
