ワイヤーロープ・吊り具関連

商品目次

ワイヤーロープ

フック

シャックル

リング

敷鉄板吊り具

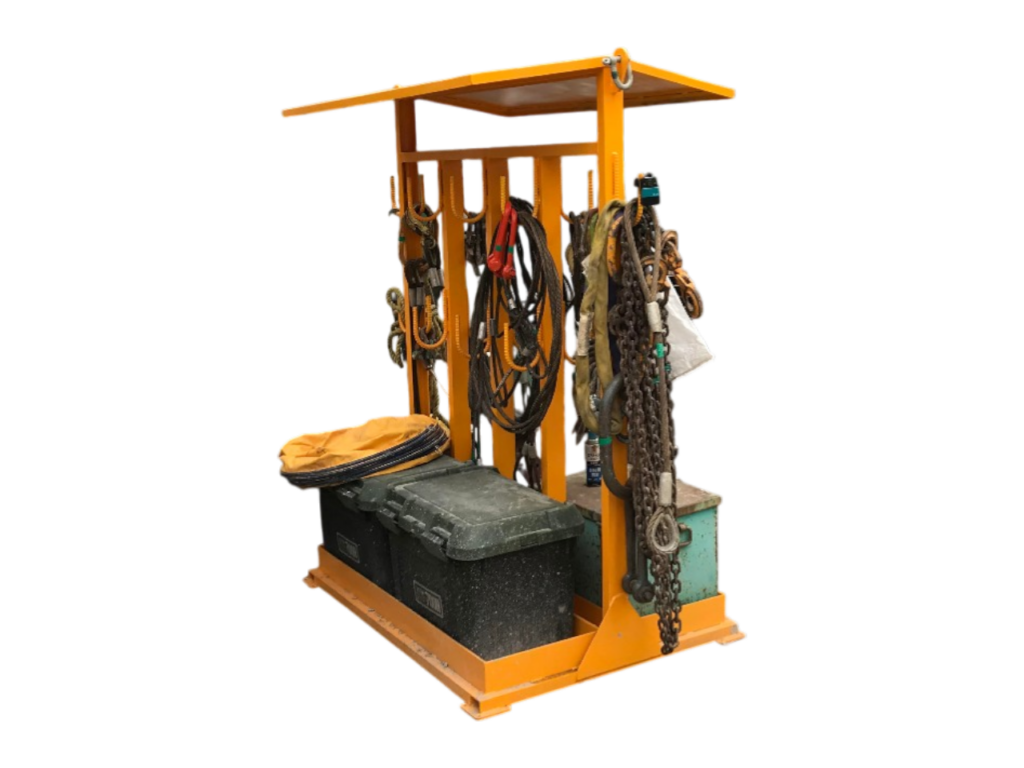

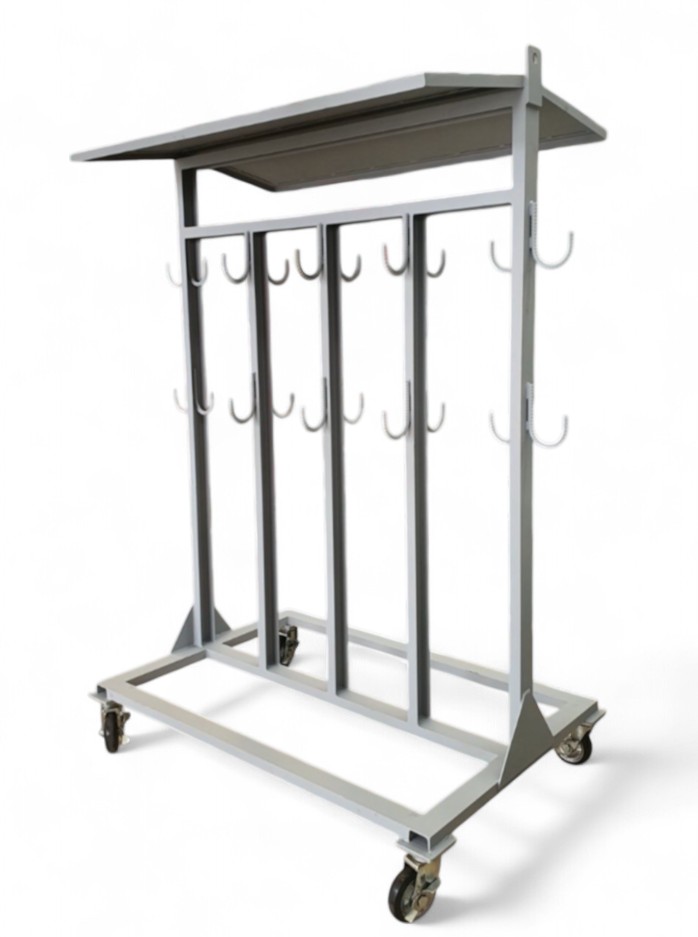

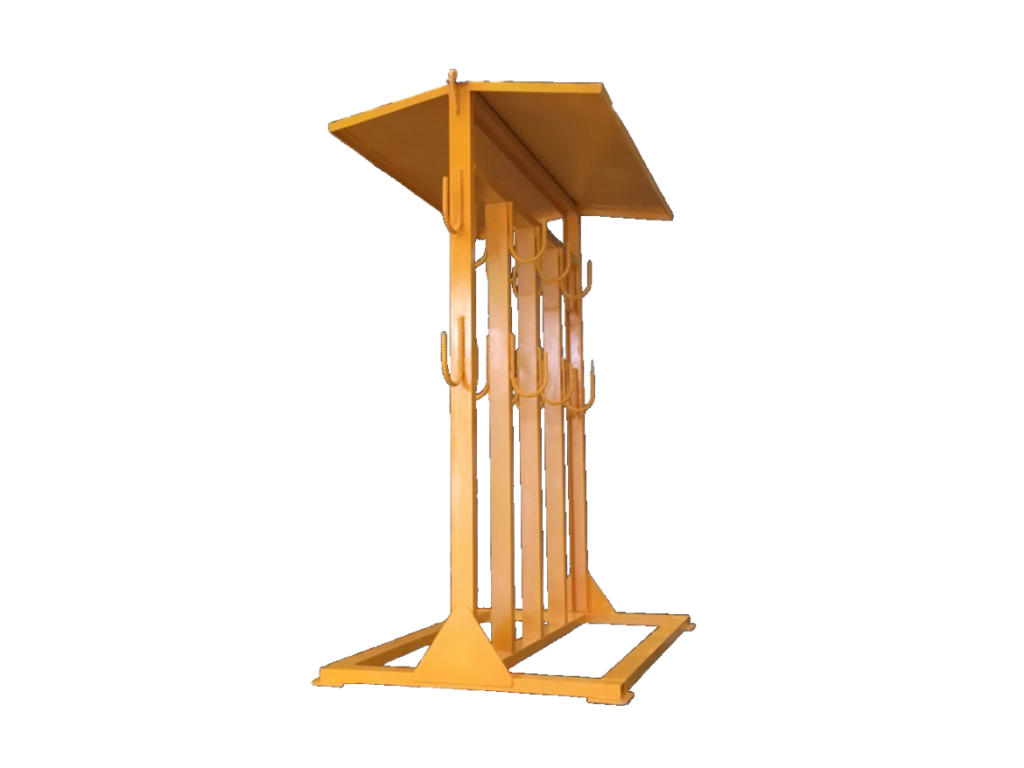

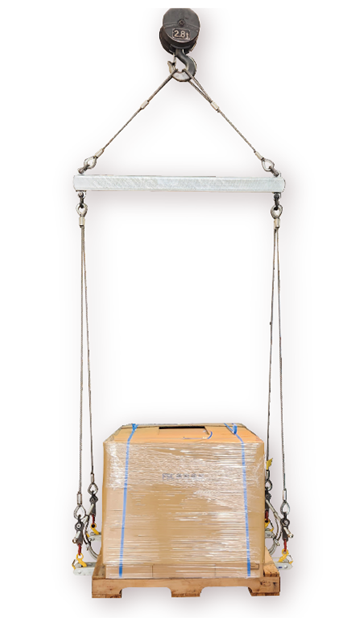

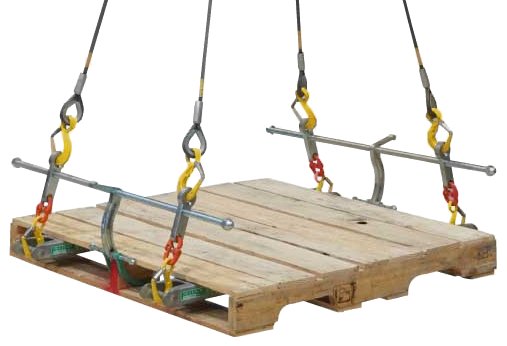

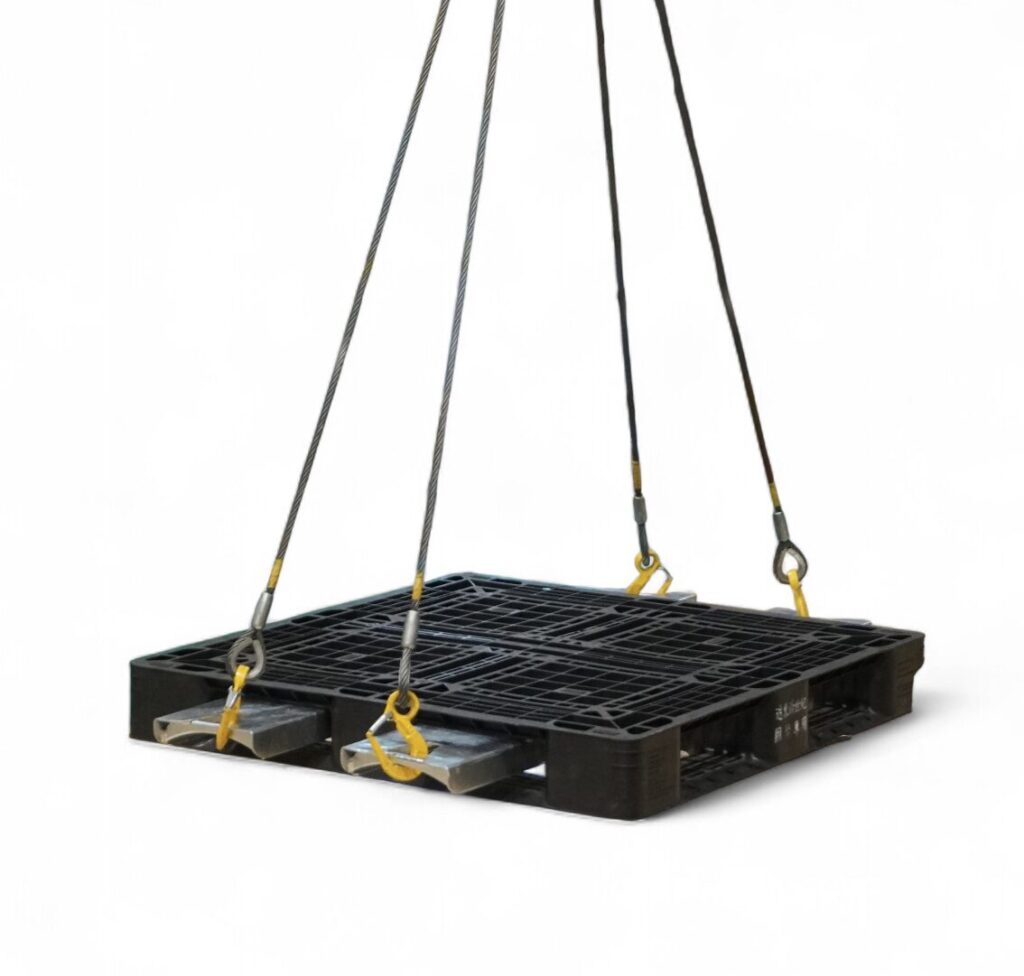

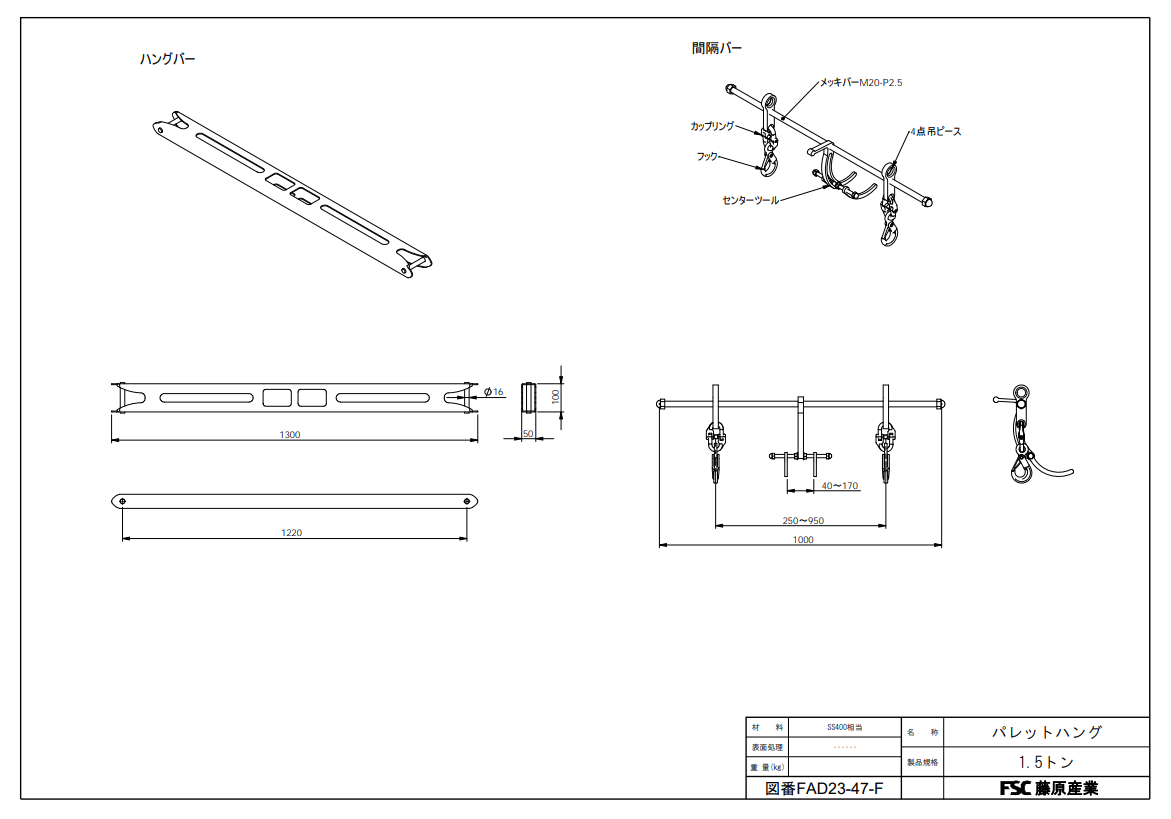

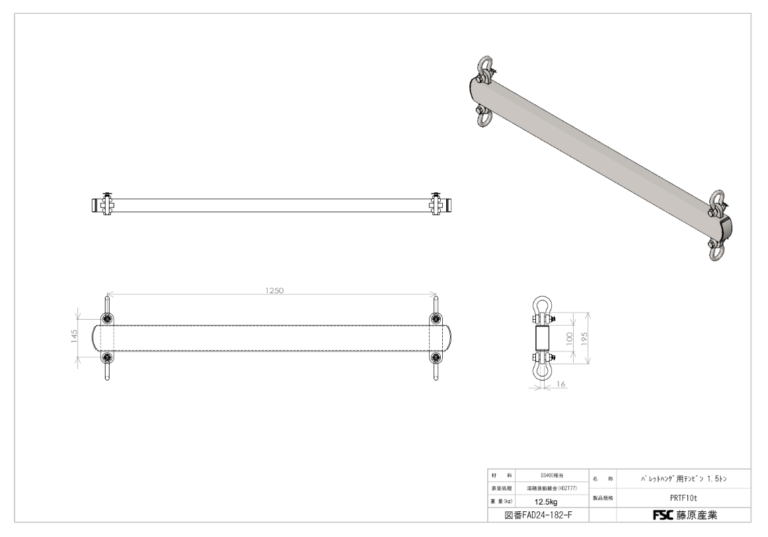

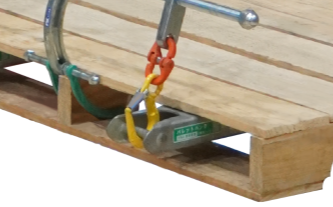

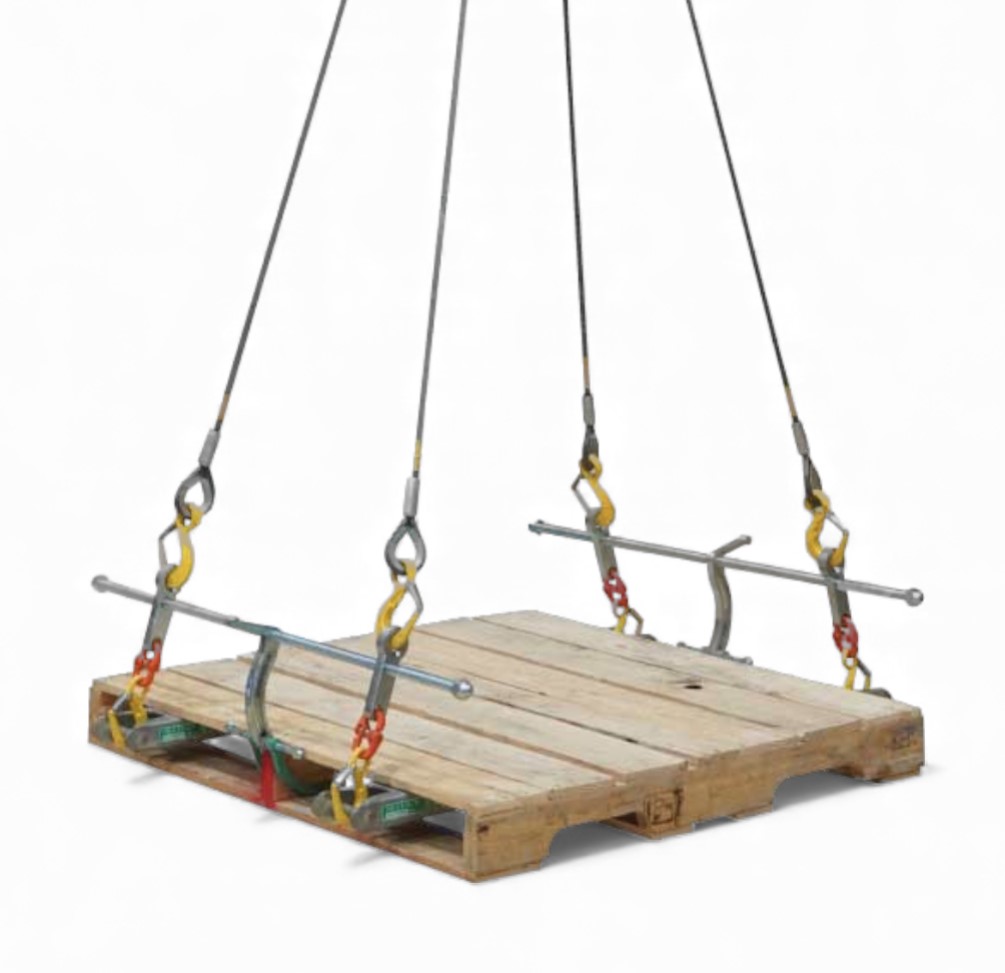

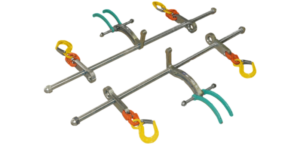

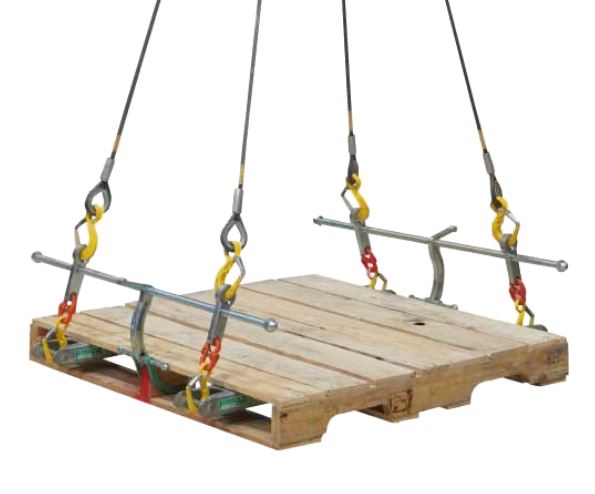

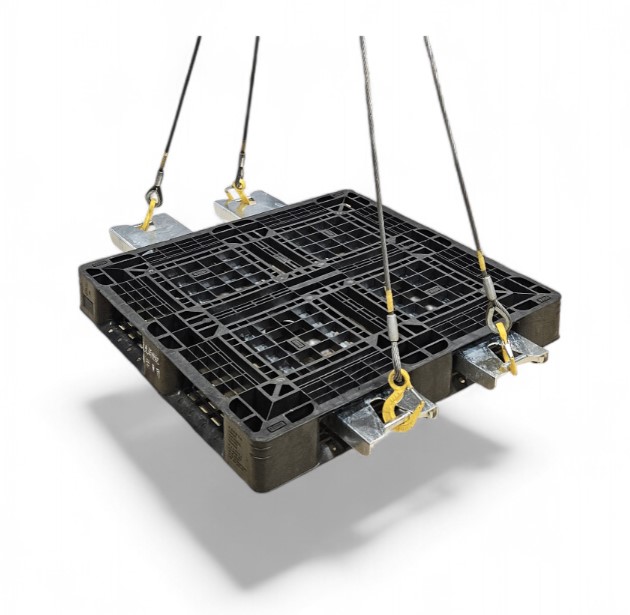

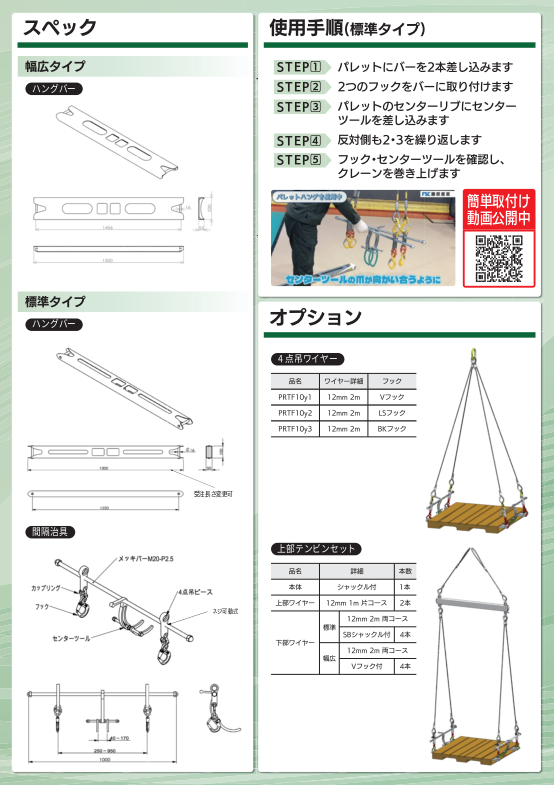

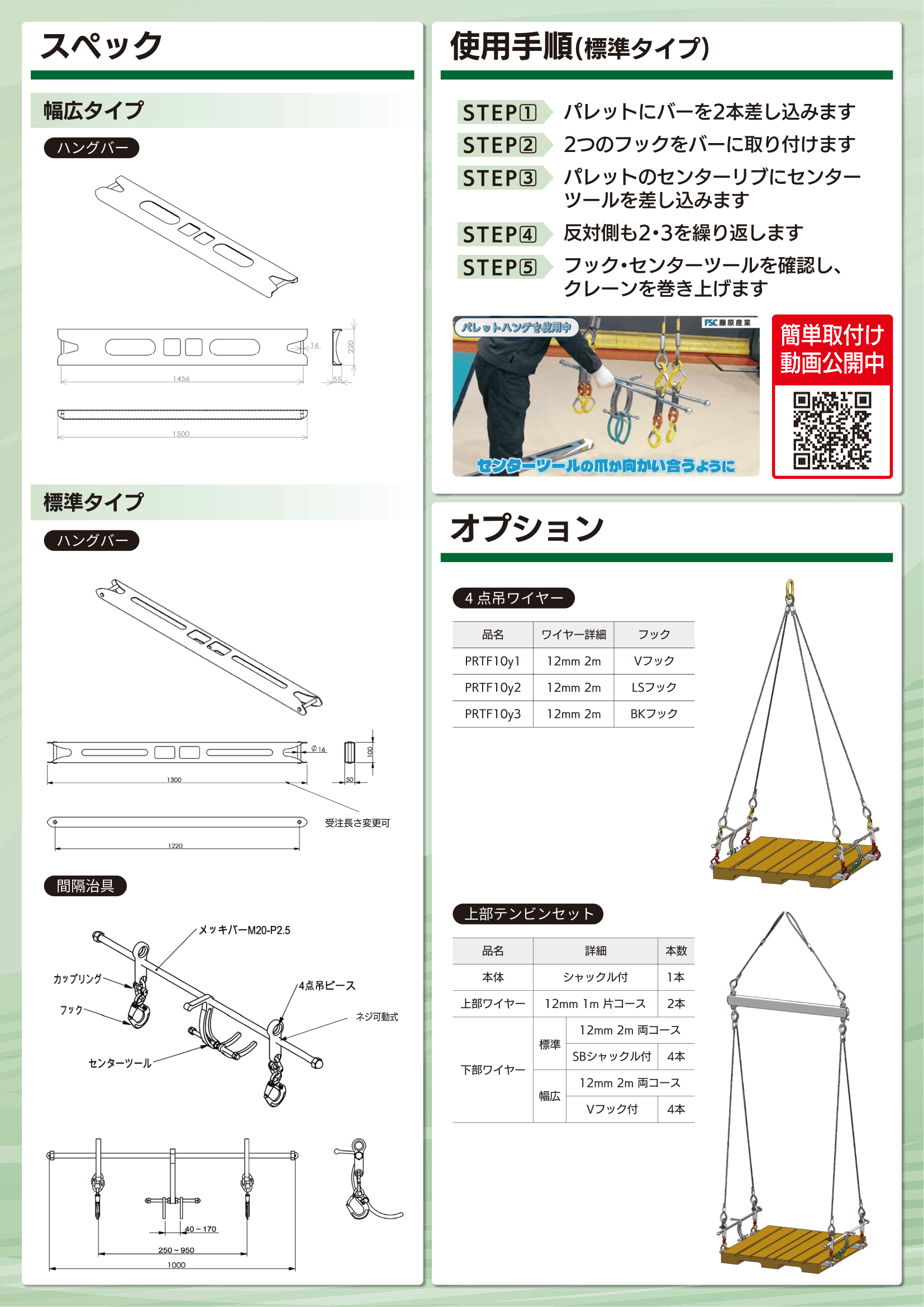

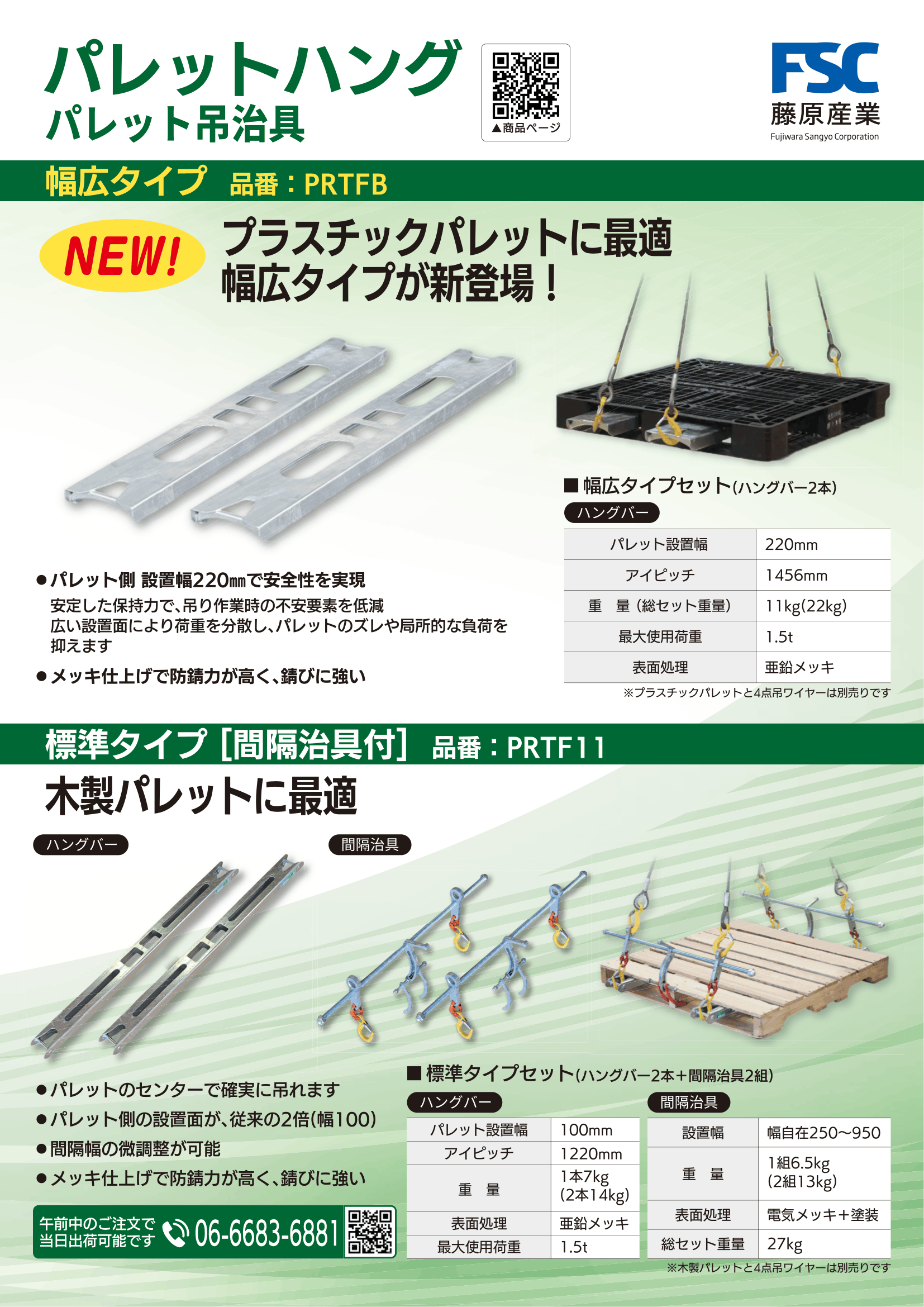

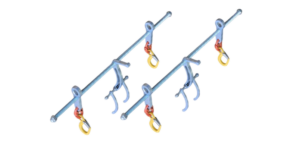

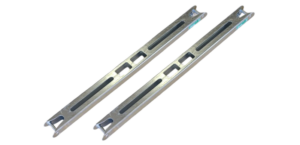

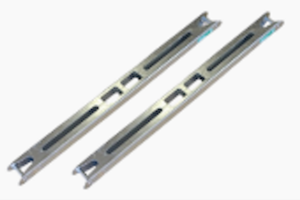

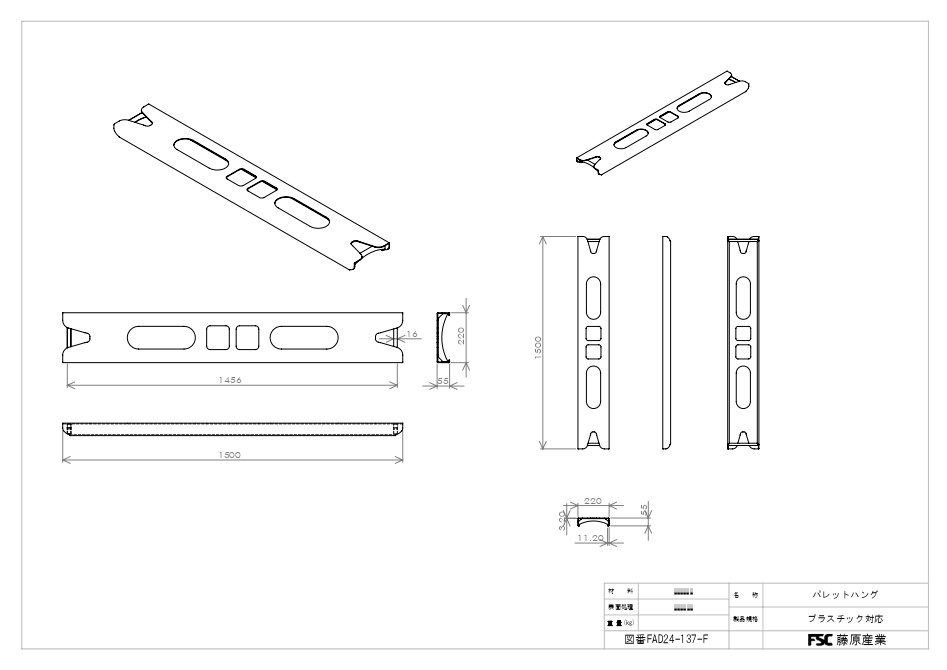

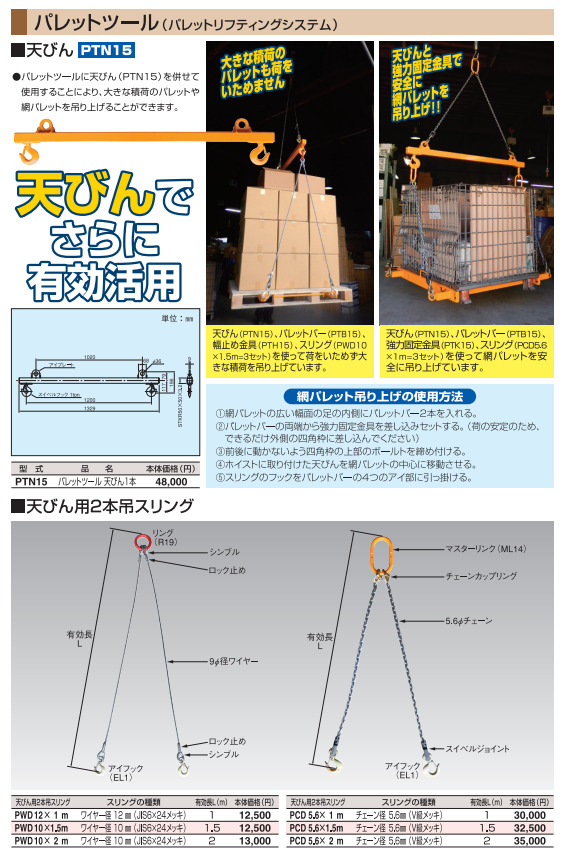

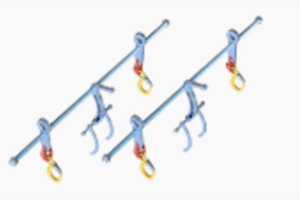

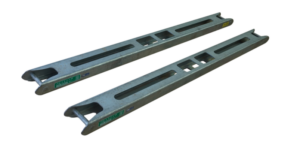

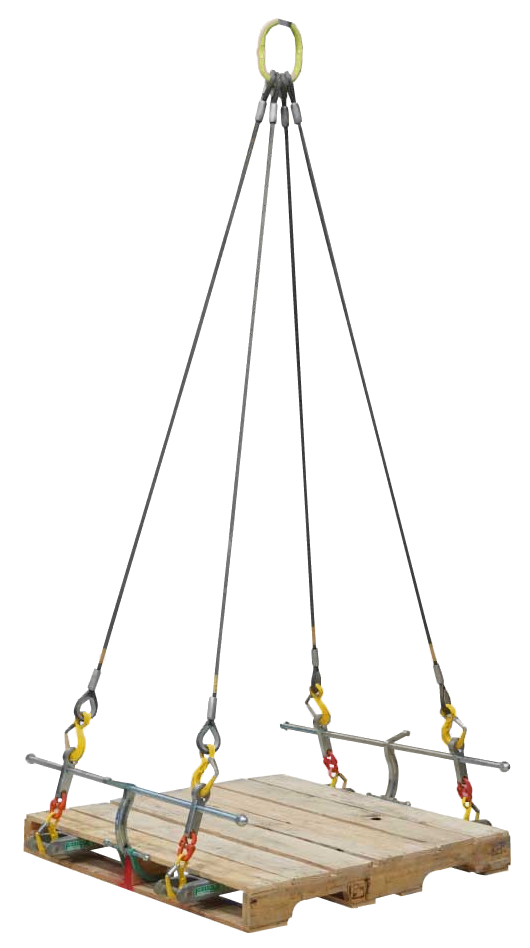

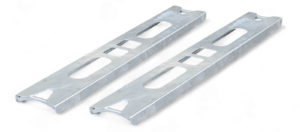

木製パレット吊り具

ベルトスリング

チェーン

オキバー

ワイヤーロープ・ベルトスリング

弊社では、土木から建築用のワイヤーを販売しています　特殊なワイヤーも取り扱っていますので何なりとご相談ください。最大100mmのワイヤー販売も可能です

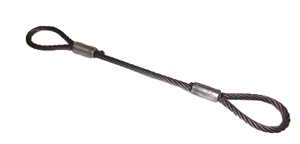

玉掛けワイヤーロープ (JIS品)

御注文方法：ワイヤー太さとワイヤー長さ
標準では、麻芯で出荷します　シンブル付きも加工可能です

在庫品　・12mm　1m　2ｍ　3ｍ　4ｍ

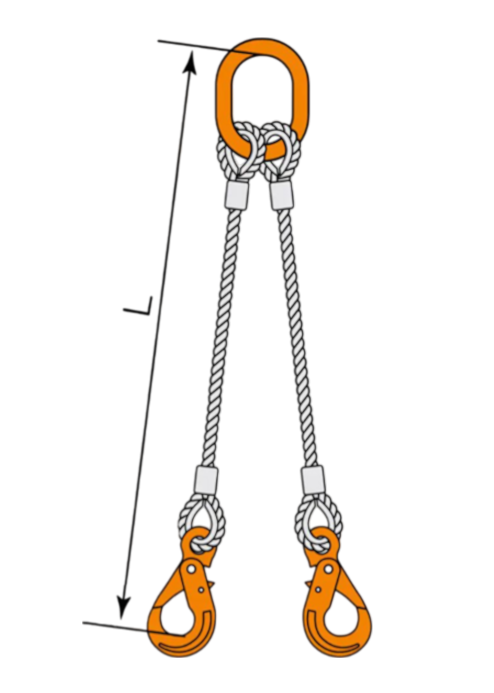

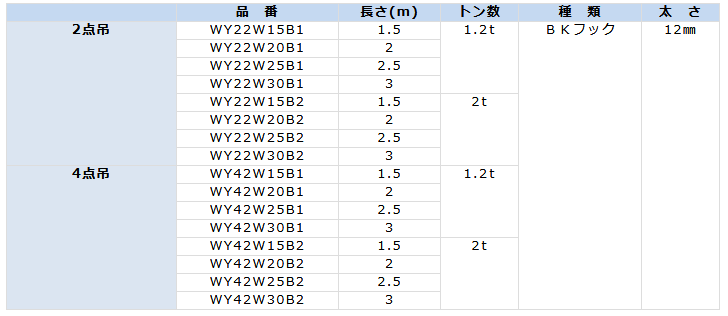

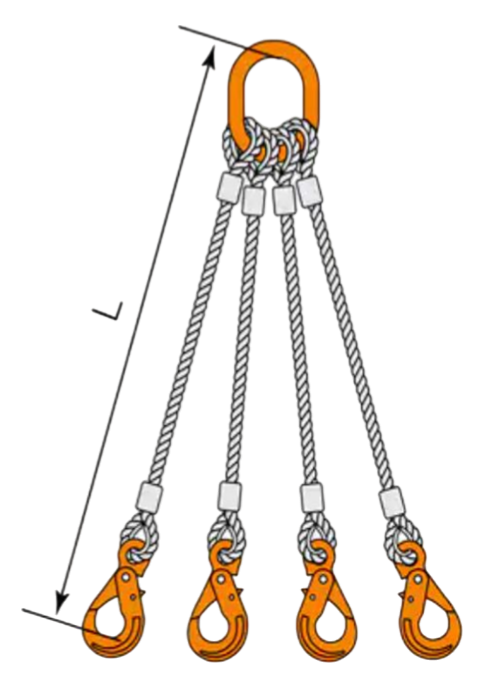

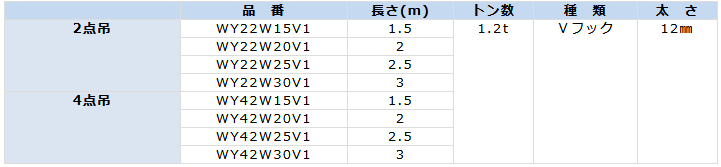

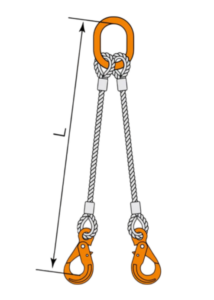

2点吊・4点吊ワイヤー

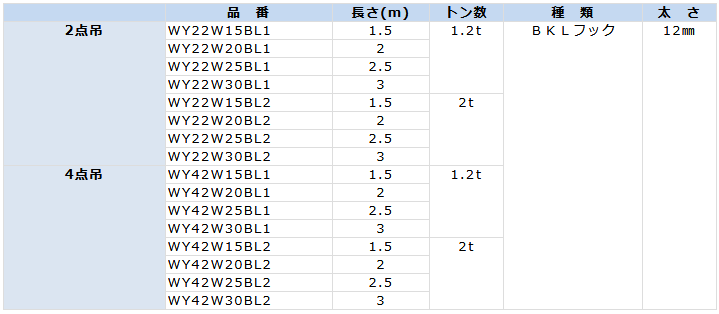

御注文方法：使用トン数とワイヤー長さで選定します
標準では、リング・シンブル付きでフックは下記から選定してください
リングの指定なども可能です

オプション加工

ワイヤー安全荷重表

麻芯　6×24 0/0 A種安全荷重(安全係数：6)　　　　　単位：トン

	1本吊り	2本2点吊り				2本4点あだ巻き吊り 3本3点吊、4本4点吊り			ロープ破断力
	垂直		吊り角度			吊り角度
ロープ径(㎜)	1本吊り	2本吊り	30°	60°	90°	30°	60°	90°
12	1.20	2.40	2.28	2.04	1.68	3.36	3.00	2.52	7.24
14	1.63	3.28	3.11	2.78	2.29	4.59	4.10	3.44	9.85
16	2.13	4.28	4.06	3.63	2.99	5.99	5.35	4.49	12.8
18	2.69	5.42	5.14	4.60	3.79	7.58	6.77	5.69	16.3
20	3.34	6.68	6.34	5.67	4.67	9.35	8.35	7.01	20.0
22	4.04	8.12	7.71	6.90	5.68	11.3	10.1	8.52	24.3
24	4.81	9.64	9.15	8.19	6.74	13.4	12.0	10.1	28.9
26	5.64	11.3	10.7	9.60	7.91	15.8	14.1	11.8	33.9
28	6.54	13.1	12.4	11.1	9.19	18.3	16.4	13.7	39.4
30	7.51	15.0	14.3	12.8	10.5	21.1	18.8	15.8	45.2
32	8.56	17.1	16.3	14.5	12.0	24.0	21.4	18.0	51.4
36	10.8	21.6	20.5	18.3	15.1	30.2	27.0	22.6	65.1
40	13.3	26.8	25.4	22.7	18.7	37.5	33.5	28.1	80.4

鋼芯　IWRC6×Fi(29) B種安全荷重(安全係数：6)　　単位：トン

	1本吊り	2本2点吊り				4本4点吊り 3本3点吊り 2本4点あだ巻き吊り			ロープ破断力
	垂直		吊り角度			吊り角度
ロープ径(㎜)	1本吊り	2本吊り	30°	60°	90°	30°	60°	90°
14	2.20	4.50	4.32	3.87	3.16	6.49	5.81	4.74	13.5
16	2.86	5.90	5.67	5.08	8.50	8.50	7.62	6.17	17.7
18	3.63	7.46	7.17	6.43	5.20	10.7	9.65	7.81	22.4
20	4.48	9.20	8.84	7.93	6.44	13.2	11.8	9.66	27.6
22.4		11.5	11.0	9.94	8.06	16.6	14.9		34.6
25		14.4	13.8	12.4	10.1	20.7	18.6		43.2
28	8.78	18.0	17.3	15.5	12.6	26.0	23.3	18.9	54.1
30	10.0	20.7	19.0	17.8	14.4	29.8	26.7	21.6	62.1
31.5		22.8	21.9	19.6		32.9	29.5		68.5
33.5		25.8	24.8	22.2		37.2	33.4		77.5
40	18.0	36.6	35.2	31.6	25.6	52.8	47.4	38.4	110
42.5		41.6	40.0	35.9		60.0	53.8		125
45		46.6	44.8	40.2		67.3	60.3		140
47.5		52.0	50.0	44.8		75.0	67.2		156
50	28.0	57.6	55.4	49.7	40.1	83.1	74.5	60.2	173

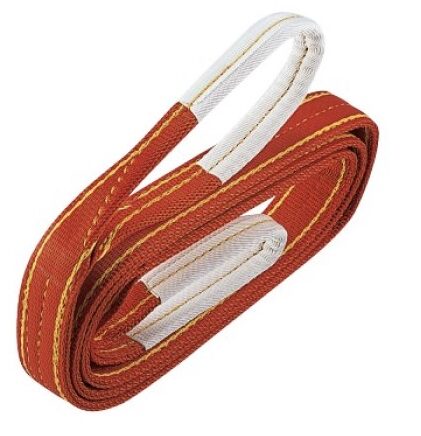

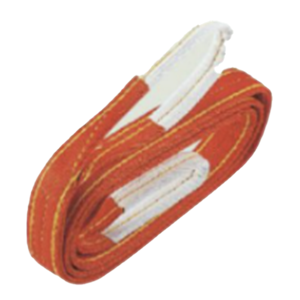

ベルトスリング

パワースリングKP-1型（JIS Ⅲ E型） JIS B 8818-2007

⚫︎スリング端部にアイを設置。一番汎用性の高いタイプです。
⚫︎アイを保護縫製、フックへのかけはずしが簡単に行えます。

▩仕様および使用荷重表

（単位：t）

※長さは　1m 1.5m 2m 2.5m 3m 3.5m 4m 4.5m 5m 6m 7m 8m 9m 10m 以降1m単位で別注可能

フック

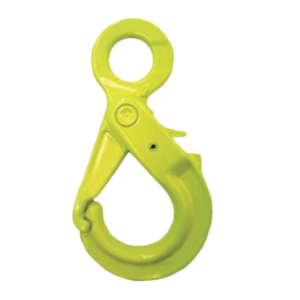

ロッキングフック BK

【特長】
・トリガーをロックすることによって掛け外れを防止することができ、安全にご使用いただけます
・外開きの為、太いワイヤーやベルトの掛け外しが容易に行えます

名称	使用荷重（t）	チェーン線径（mm）	寸法（mm）						質量（kg）
			L	B	E	A	G	H
BK-6-10	1.2	6	109	29	22	12	15	21	0.5
BK-7/8-10	2.0	8	137	37	28	14	17	25	0.9
BK-10-10	3.2	10	168	45	34	16	21	30	1.5
BK-13-10	5.3	13	207	55	44	20	30	39	3.0
BK-16-10	8.0	16	254	62	56	26	37	48	5.5
BK-18/20-10	10.0	20	289	68	60	30	46	63	9.0
BK-22-10	12.0	22	320	80	70	32	50	62	11.3
BK-26-10	17.0	26	342	100	80	35	54	68	16.4
BK-32-8	20.0	32	400	120	90	40	62	86	23.3

スイベルフック BKL

【特長】
・スイベル付のロッキングフックです。
・スラストワッシャーによりなめらかな回転が得られ、チェーンやワイヤーのより戻し機能があります。
・チェーンやワイヤのより戻し機能付きロッキングフックです。
・荷重のかかった状態で回転する機能が必要な場合はBKLKフックをご使用ください。

名称	使用荷重（t）	チェーン線径（mm）	寸法（mm）							質量（kg）
			L	B	C	E	A	G	H
BKL-6-10	1.2	6	149	29	23	33	11	15	21	0.7
BKL-7/8-10	2.0	8	183	37	27	38	12	17	25	1.2
BKL-10-10	3.2	10	218	45	37	44	15	21	30	2.0
BKL-13-10	5.3	13	281	55	47	47	19	30	39	4.0
BKL-16-10	8.0	16	341	62	65	62	23	37	48	7.2
BKL-18/20-10	10.0	20	368	68	69	72	31	46	63	11.2

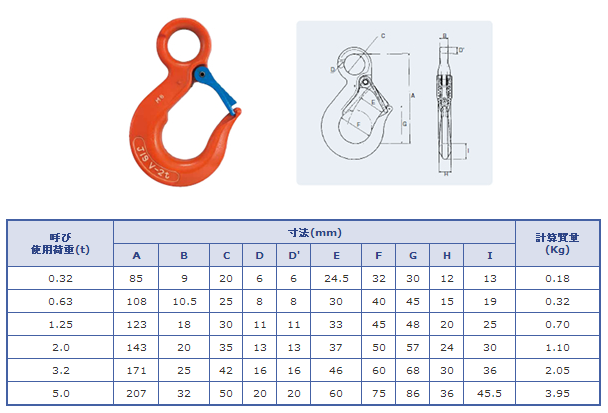

Vフック（ラッチ付）

【特長】・合金鋼で強くてコンパクト
1.ワイヤロープのダメージ軽減
2.突起物をなくして引掛り防止
3.ロープのはずれ防止
4.セーフティラッチの横ずれ防止
5.サイズアップ
6.横荷重に強いセーフティラッチ
7.フックの廃棄とセーフティラッチの交換

品番	商品コード	呼び使用荷重 (ton)	寸法(mm)										質量 (kg)
			A	B	C	D	D'	E	F	G	H	I
VHK-0.32	1010519	0.32	85	9	20	6	6	24.5	32	30	12	13	0.18
VHK-0.63	1356417	0.63	108	10.5	25	8	8	30	40	45	15	19	0.35
VHK-1.25	1227323	1.25	123	18	30	11	11	33	45	48	20	25	0.7
VHK-2	1356425	2	143	20	35	13	13	37	50	57	24	30	1.12
VHK-3.2	1001195	3.2	171	25	42	16	16	46	60	68	30	36	2.05
VHK-5	1001196	5	207	32	50	20	20	60	75	86	36	45.5	3.85

敷鉄板吊り具

バールセッター

先端にバール機能を持たせたことで、クレーン動力を利用した省力化作業を実現！
【特徴】
○先端バール機能搭載
○ワイヤーまたはチェーンの接続部が180°スイングすることにより、つり荷の引き起し　反転、引倒し時につり環部に無理な力がかからない
○360°回転する大型ボールを使用したスイベル機能でつり上げ時につり荷が廻される危険がない
○丈夫なラッチ機能
　つり荷がはずれない
　ラッチのつり支点を移動させる事でクレーン動力を使い反転・引き抜きが可能
○簡単操作の開閉ロック機能
　押し込み操作ピン方式のため軍手や皮手でも操作可能　押すだけの1プッシュタイプ

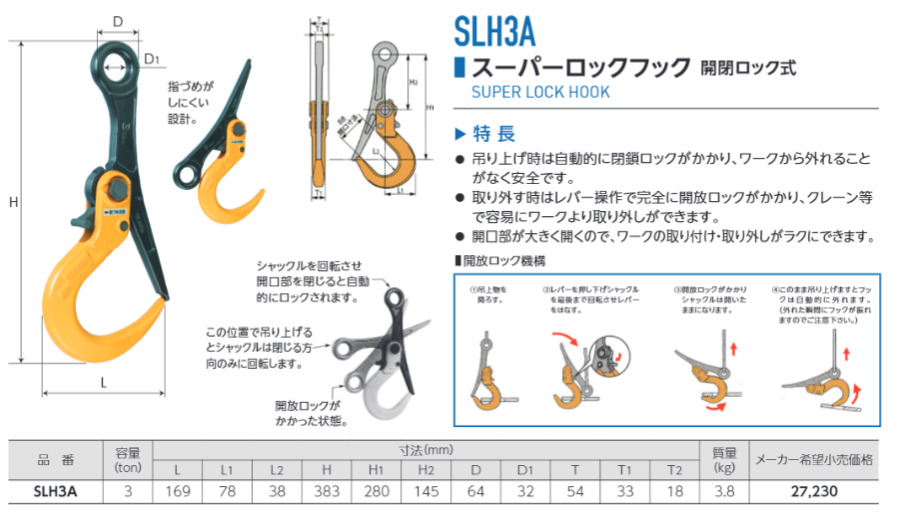

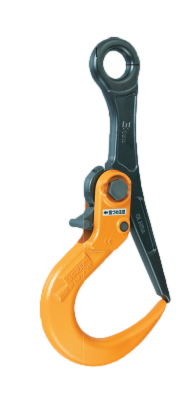

スーパーロックフック

特徴
〇　吊り上げ時は自動的に閉鎖ロックがかかり、ワークから外れることがなく安全です。
〇　取り外す時はレバー操作で完全に開放ロックがかかり、クレーン等で容易にワークより取り外し（敷鉄板からの抜去）ができます。
〇　開口部が大きく開くので、ワークへの取り付け、取り外しがラクにできます。

品番	容量 (ton)	寸法(mm)											質量 (kg)	メーカー希望小売価格
		L	L1	L2	H	H1	H2	D	D1	T	T1	T2
SLH3A	3	169	78	38	383	280	145	64	32	54	33	18	3.8	27,230

すぐに出荷できるように、18mm1.3m在庫しています

シャックル

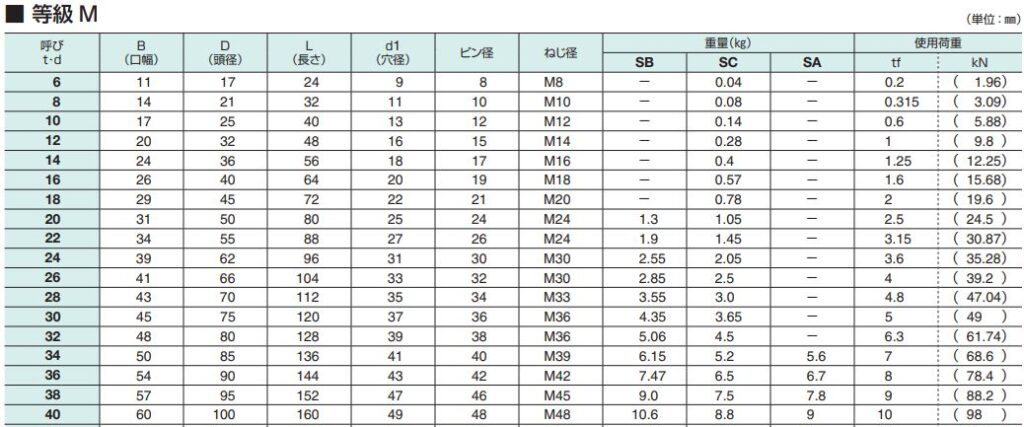

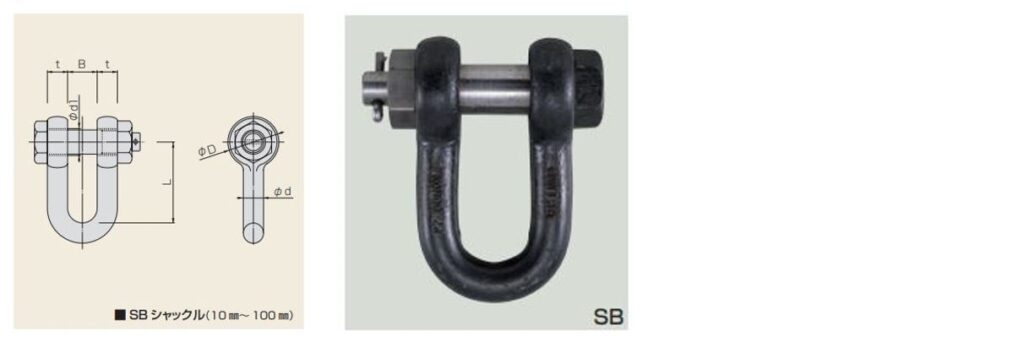

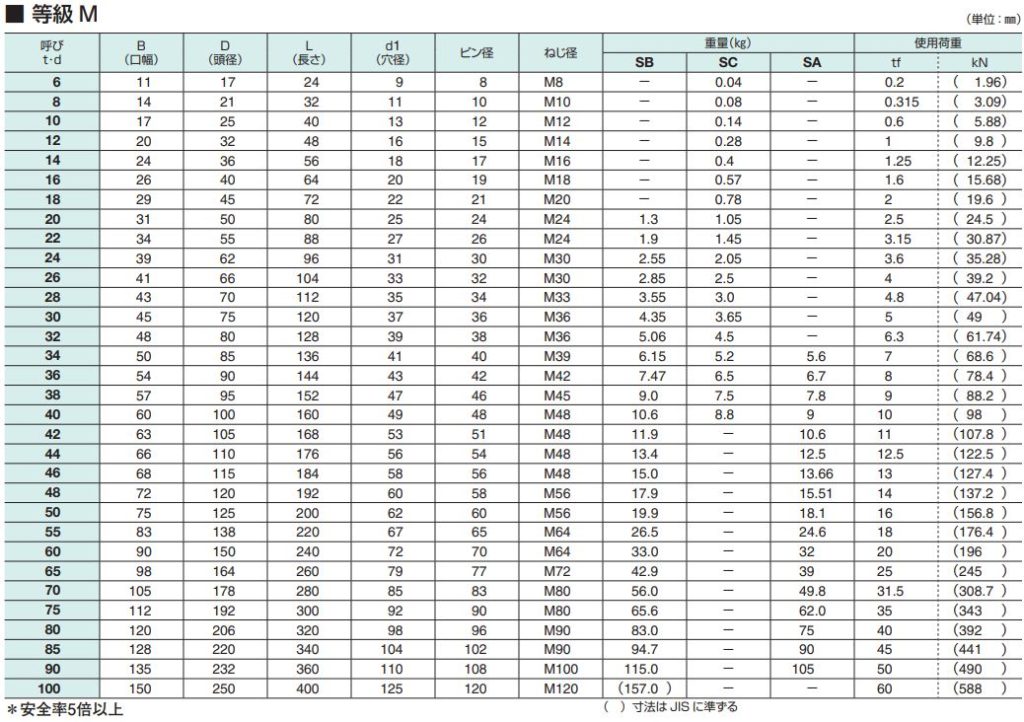

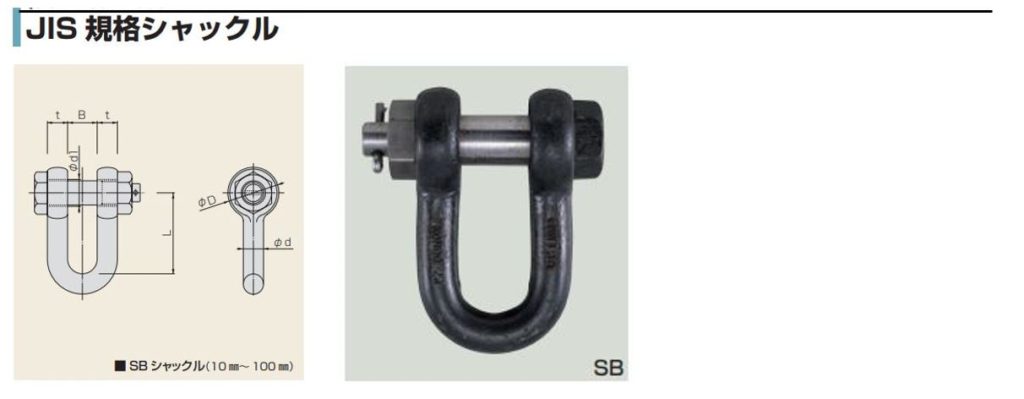

JISシャックル　SBタイプ

呼び t.d	B （口幅）	D （頭径）	L （長さ）	d1 （穴径）	ピン径	ねじ径	重量(kg)			使用荷重
							SB	SC	SA	tf	kN
6	11	17	24	9	8	M8	-	0.04	-	0.2	(1.96)
8	14	21	32	11	10	M10	-	0.08	-	0.315	(3.09)
10	17	25	40	13	12	M12	-	0.14	-	0.6	(5.88)
12	20	32	48	16	15	M14	-	0.28	-	1	(9.8)
14	24	36	56	18	17	M16	-	0.4	-	1.25	(12.25)
16	26	40	64	20	19	M18	-	0.57	-	1.6	(15.68)
18	29	45	72	22	21	M20	-	0.78	-	2	(19.6)
20	31	50	80	25	24	M24	1.3	1.05	-	2.5	(24.5)
22	34	55	88	27	26	M24	1.9	1.45	-	3.15	(30.87)
24	39	62	96	31	30	M30	2.55	2.05	-	3.6	(35.28)
26	41	66	104	33	32	M30	2.85	2.5	-	4	(39.2)
28	43	70	112	35	34	M33	3.55	3.0	-	4.8	(47.04)
30	45	75	120	37	36	M36	4.35	3.65	-	5	(49)
32	48	80	128	39	38	M36	5.06	4.5	-	6.3	(61.74)
34	50	85	136	41	40	M39	6.15	5.2	5.6	7	(68.6)
36	54	90	144	43	42	M42	7.47	6.5	6.7	8	(78.4)
38	57	95	152	47	46	M45	9.0	7.5	7.8	9	(88.2)
40	60	100	160	49	48	M48	10.6	8.8	9	10	(98)

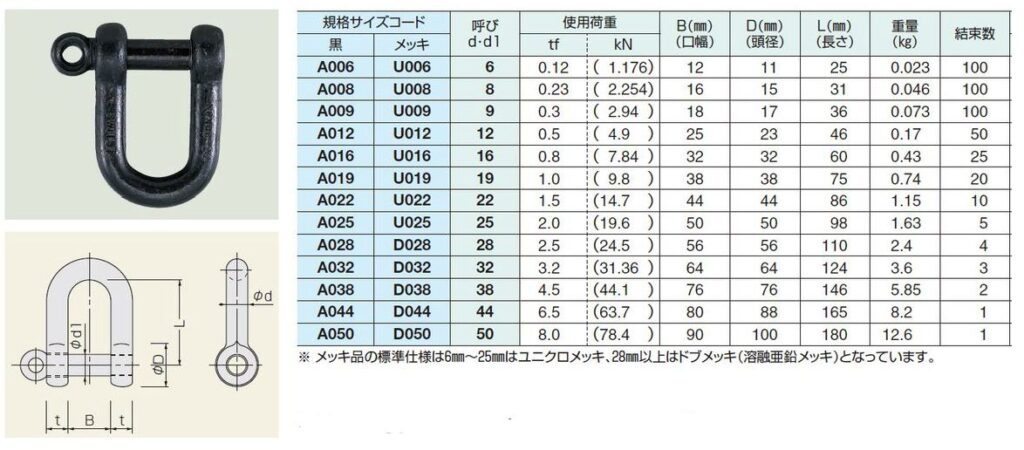

ねじシャックル

規格サイズコード		呼び d.dl	使用荷重		B(mm) (口幅)	D(mm) (頭径)	L(mm) (長さ)	重量 (kg)	結束数
黒	メッキ		tf	kN
A006	U006	6	0.12	(1.176)	12	11	25	0.023	100
A008	U008	8	0.23	(2.254)	16	15	31	0.046	100
A009	U009	9	0.3	(2.94)	18	17	36	0.073	100
A012	U012	12	0.5	(4.9)	25	23	46	0.17	50
A016	U016	16	0.8	(7.84)	32	32	60	0.43	25
A019	U019	19	1.0	(9.8)	38	38	75	0.74	20
A022	U022	22	1.5	(14.7)	44	44	86	1.15	10
A025	U025	25	2.0	(19.6)	50	50	98	1.63	5
A028	D028	28	2.5	(24.5)	56	56	110	2.4	4
A032	D032	32	3.2	(31.36)	64	64	124	3.6	3
A038	D038	38	4.5	(44.1)	76	76	146	5.85	2
A044	D044	44	6.5	(63.7)	80	88	165	8.2	1
A050	D050	50	8.0	(78.4)	90	100	180	12.6	1

※メッキ品の標準仕様は6mm〜25mmはユニクロメッキ、28mm以上はドブメッキ（溶融亜鉛メッキ）となっています。

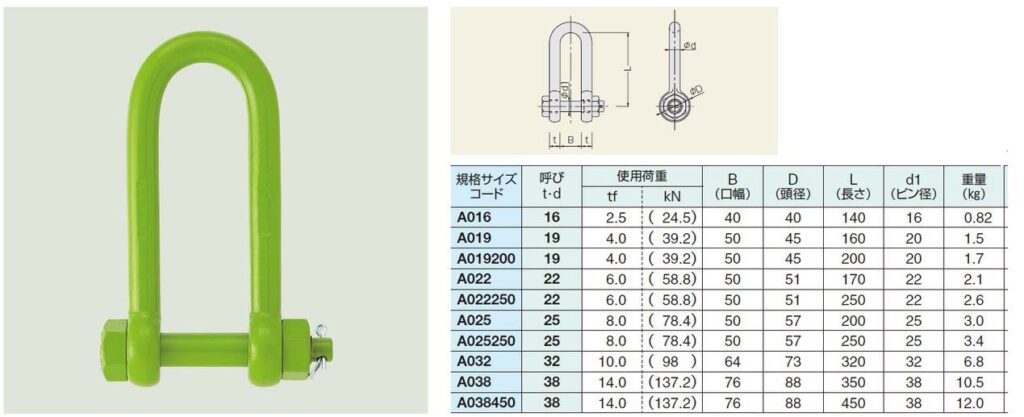

強力長シャックル

規格サイズコード	呼び t-d	使用荷重		B (口幅)	D (頭径)	L (長さ)	d1 (ピン径)	重量 (kg)
		tf	kN
A016	16	2.5	(24.5)	40	40	140	16	0.82
A019	19	4.0	(39.2)	50	45	160	20	1.5
A019200	19	4.0	(39.2)	50	45	200	20	1.7
A022	22	6.0	(58.8)	50	51	170	22	2.1
A022250	22	6.0	(58.8)	50	51	250	22	2.6
A025	25	8.0	(78.4)	50	57	200	25	3.0
A025250	25	8.0	(78.4)	50	57	250	25	3.4
A032	32	10.0	(98)	64	73	320	32	6.8
A038	38	14.0	(137.2)	76	88	350	38	10.5
A038450	38	14.0	(137.2)	76	88	450	38	12.0

リング・チェーン

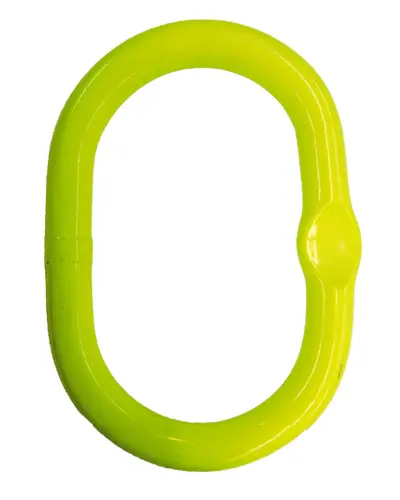

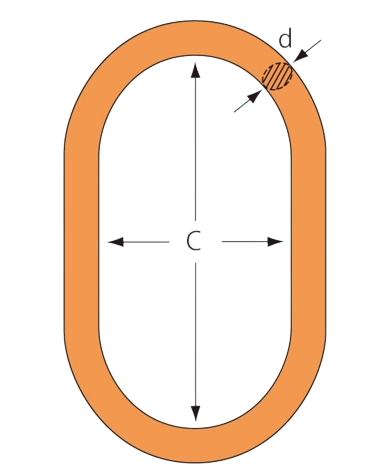

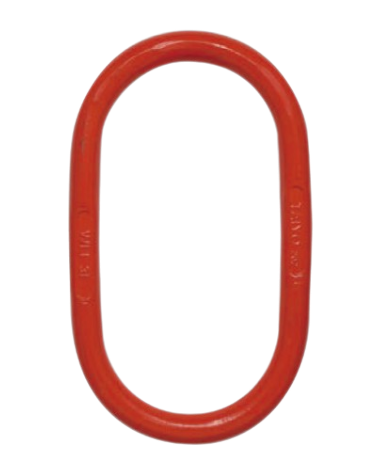

マスターリンク　MFA

・1本吊りから４本吊りまで使用できるマスターリンクです。
・シングルロックCL、ダブルロックCLD 、シングルグラブCG、ダブルグラブCGDとあわせてご使用ください。

※基本12mmで２点４点吊ワイヤーでは、3.2tを選定します。
※基本16mmで２点４点吊ワイヤーでは、6.4tを選定します。

名称	使用荷重 (t)	チェーン線径 (mm)			寸法(mm)			質量 (kg)
		1本吊り	2本吊り	3-4本吊り	L	B	D
MFA-6-10	1.0	6	-	-	100	60	11	0.2
MFA-86-10	2.0	6/8	6	-	125	70	14	0.4
MFA-108-10	3.2	10	6/8	6	140	80	17	0.8
MFA-1310-10	6.4	13	8/10	8	160	95	22	1.5
MFA-1613-10	10.0	16	13	10	190	110	28	2.8
MFA-2016-10	16.0	20	16	13	240	140	34	5.2
MFA-2220-10	25.0	-	20	16	250	150	40	7.3

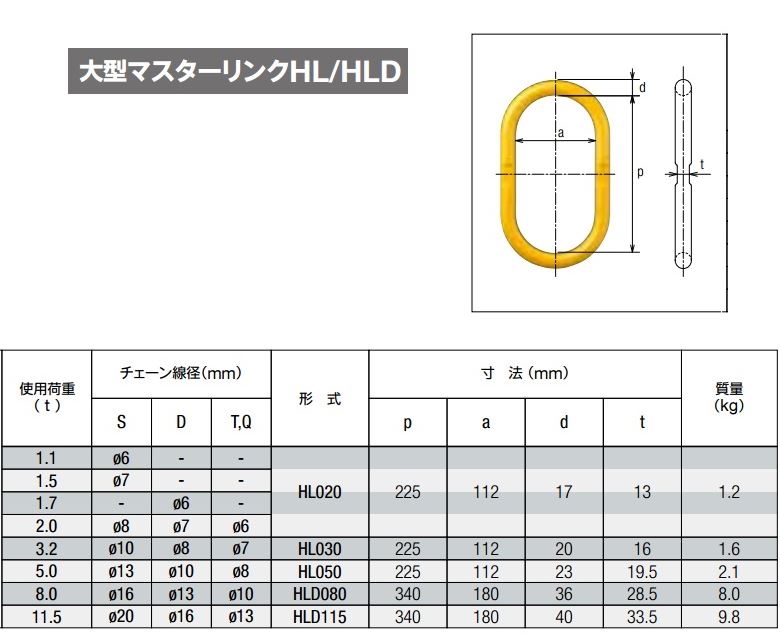

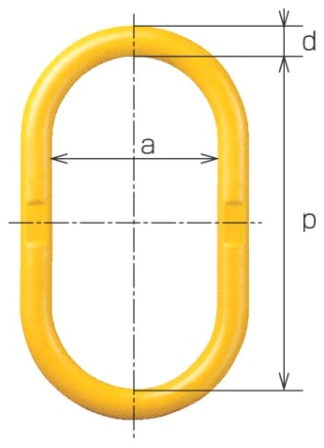

大型マスターリンク

KITOのチェーンスリング用大型マスターリングです。大口径マスターリンクは開口部が広く、各種大型クレーン。タワークレーン、またワイヤーホイストの使用に最適です。

上記実物写真は、すべてHMH1613を使用しています。

使用荷重 (t)	チェーン線径 (mm)			形式	寸法 (mm)				質量 (kg)
	S	D	T,Q		p	a	d	t
1.1	φ6	-	-	HMG0807	225	112	17	14	1.2
1.5	φ7	-	-
1.7	-	φ6	-
2.0	φ8	φ7	φ6
3.2	φ10	φ8	φ7	HMG1008			20	17	1.6
5.0	φ13	φ10	φ8	HMG1310			23	20	2.2
8.0	φ16	φ13	φ10	HMH1613	340	180	36	29.5	8.1
11.5	φ20	φ16	φ13	HMH2016	340	180	40	34.5	10.1

※チェーン線径S、D、TQはつり本数を表します。
S：シングルスリング、D：ダブルスリング、TQ：トリプルおよびクウォードスリング

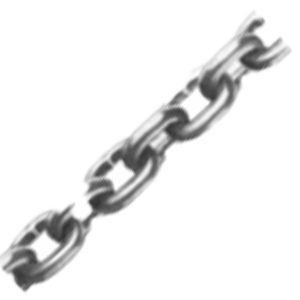

チェーン

▩チェーン（キトー製品）

呼び名	最大荷重	線径	A	B
SV050	0.8t	5.0mm	18.0	15.0
SV063	1.25t	6.3mm	22.1	21.4
SV080	2.0t	8.0mm	28.0	27.2
SV100	3.2t	10.0mm	35.1	34.0
SV125	5.0t	12.5mm	43.8	42.5
SV160	8.0t	16.0mm	56.0	54.4
SV200	12.5t	20.0mm	70.0	68.0
