検尺ロッド

削孔長の測定 (グラスファイバー製)
軽量で持ち運び可能な検尺ロッドです
集水ボーリング、排水ボーリングの
検尺が簡単に出来ます

検尺ロッド一覧

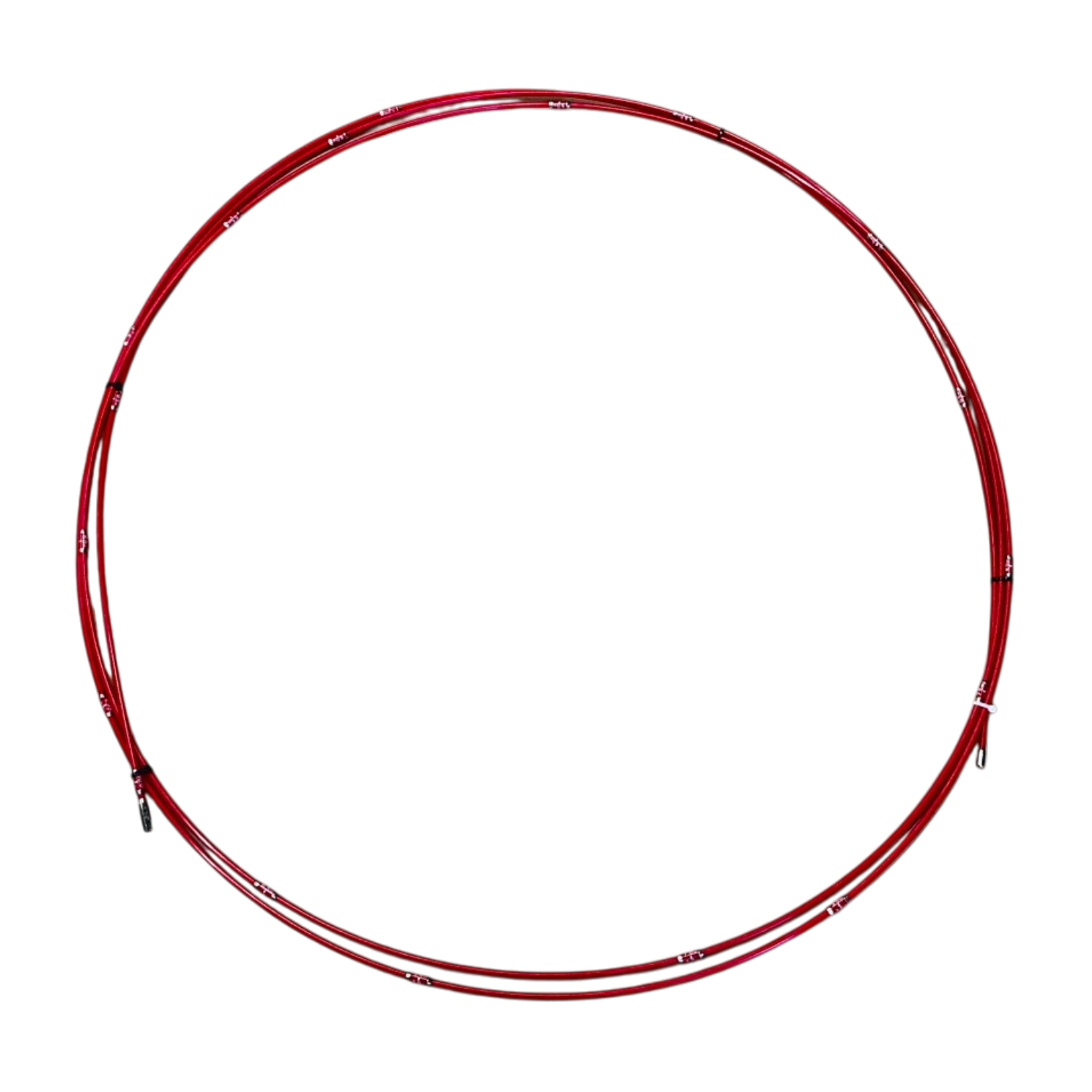

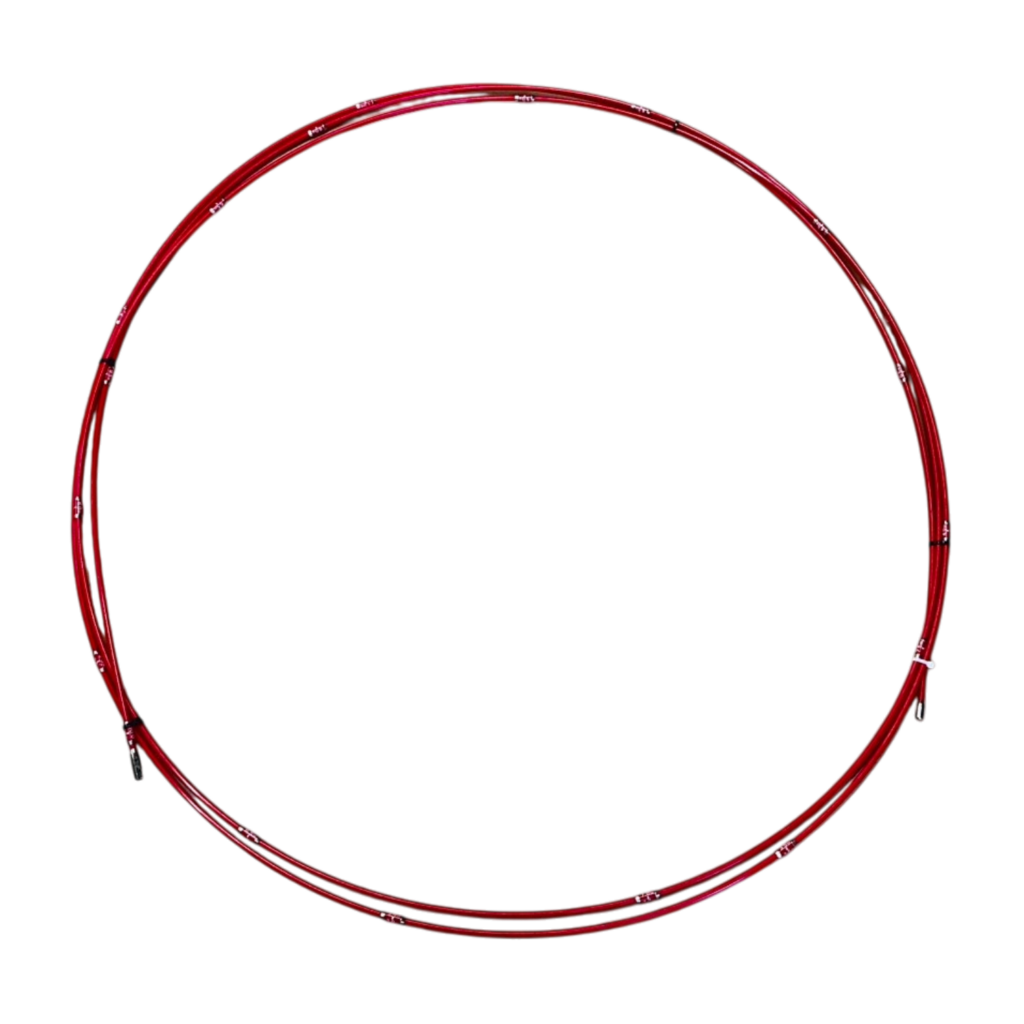

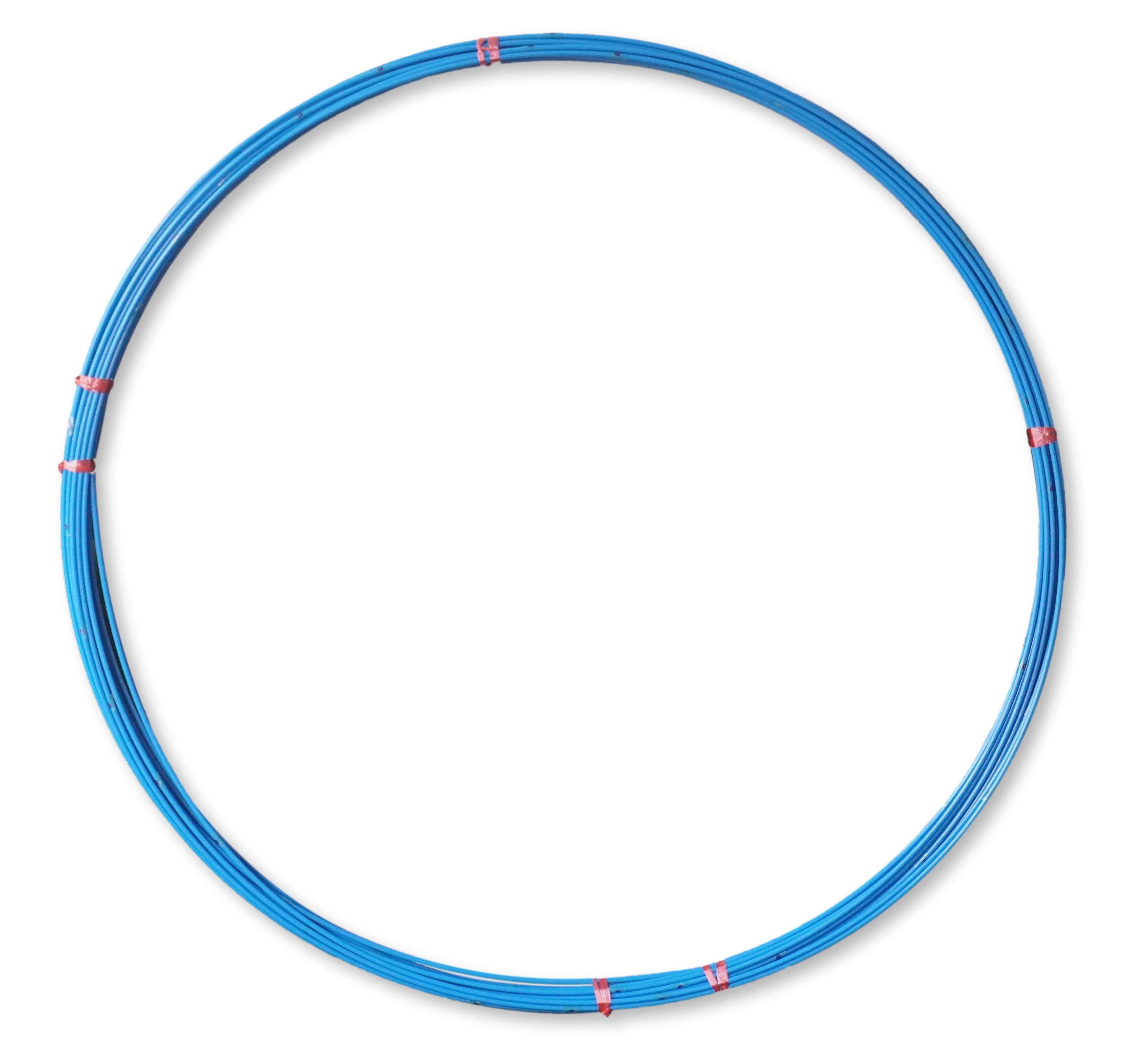

品   名Fロッド丸タンポール検尺棒
写   真

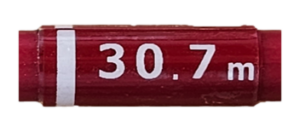

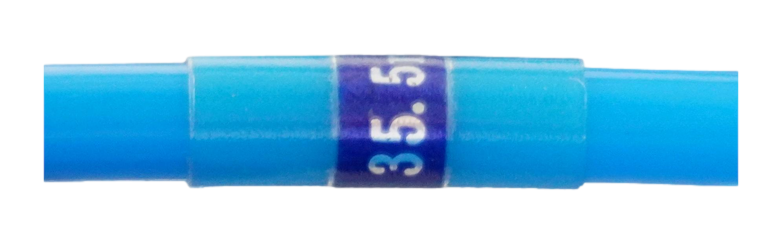

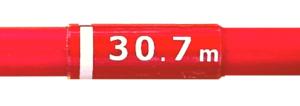

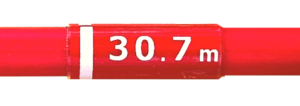

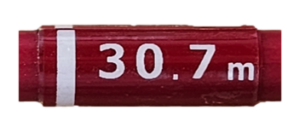

目盛部分
最 小 目 盛50cm50cm1cm
目盛面3面1面1面
線   径φ8mmφ6.2mmφ8.5mm
先 端 径φ11mmφ16mmφ12mm
標 準 長 さ10m
※20m・※30m・※50m・※100m
20m・30m・50m・100m
※~200mまで特注可能
50m・100m
※10m・※20m・※30m
特   徴ロッド径が、太く扱いやすく
直進性に優れています。
目盛が大きく剥がれにくいです。
目盛が3面で写真が撮りやすいです。
軽くて経済的な価格です。目盛が1㎝と細かいです。
芯材FRPポール使用、表面に塩化
ビニールチューブを被覆しています。
在   庫10mのみ在庫あり
※受注生産品になります
在庫あり50m・100mのみ在庫あり
※取寄せ商品になります

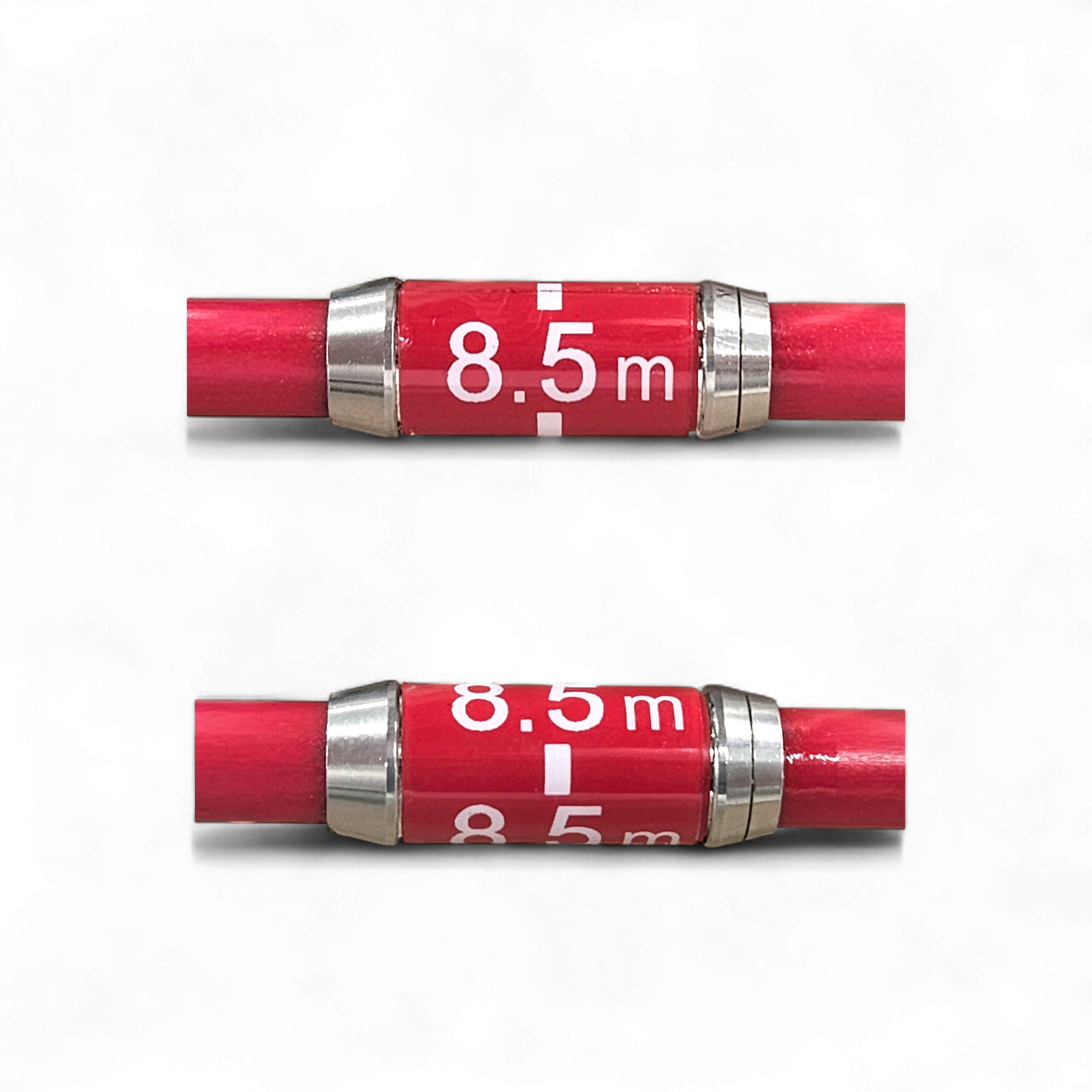

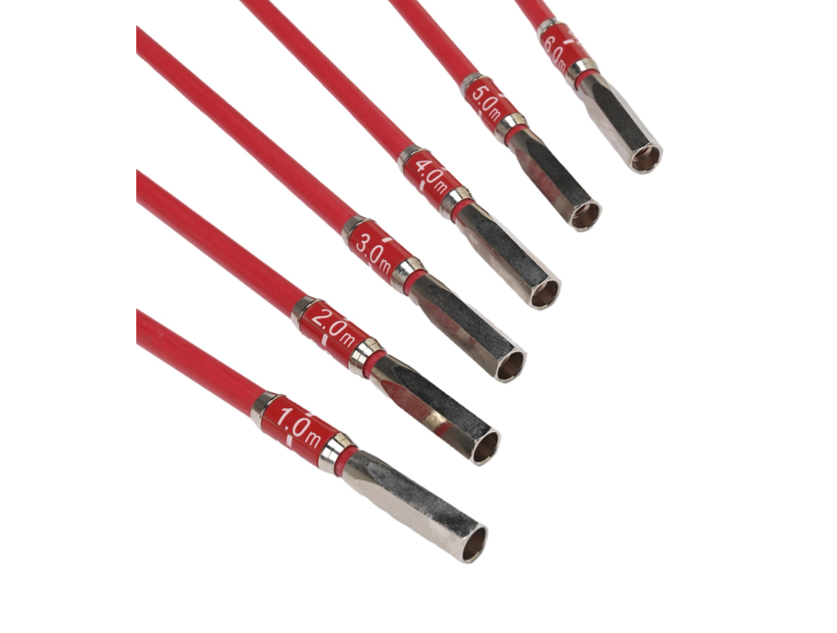

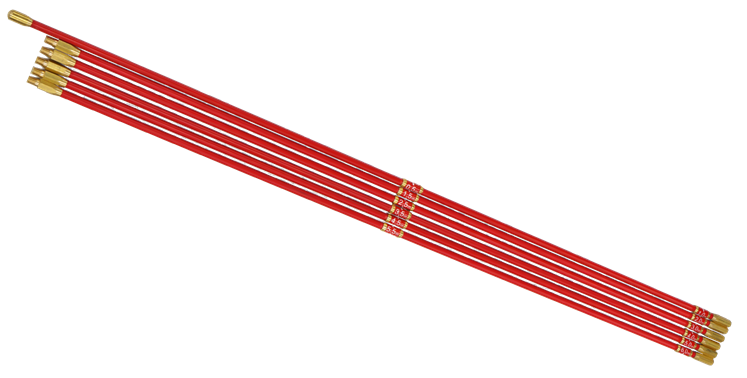

ジョイント式(Fロッド)

  • 現場に必要な長さを持って行くことができ、携帯性に優れています
  • オプションで筒タイプ/袋タイプの専用ケースもございます
  • 3面目盛になりました。
最 小 目 盛50㎝
線    径φ8㎜
先   端  径φ11㎜

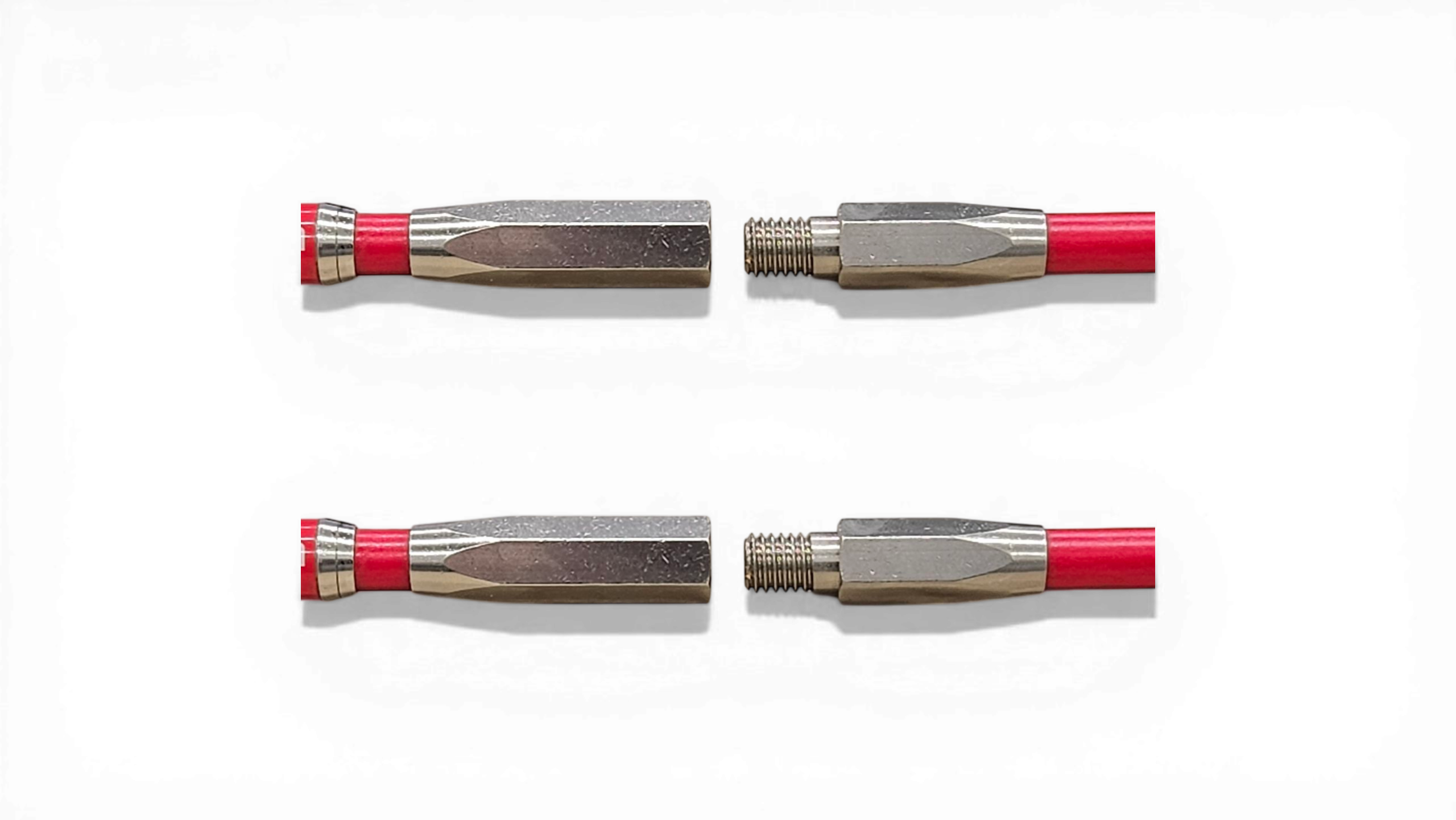

ジョイント径φ11㎜
標準長さ(別注可能)6m(1m×6本)
10m(2m×5本)
重   さ     1m(1本):約0.14kg
  6m(1m×6本):約0.8kg

    2m(1本):約0.25kg
 10m(2m×5本):約1.25kg

ジョイント式Fロッドの取扱注意

  • ジョイントの接続部は、隙間のないように接続してください。
  • 1m物は30本以上、2m物は20本以上をジョイントすることは破損の恐れがあるので
    オススメしておりません。
  • 収納時の注意・・・検尺をジョイントした状態で、巻いて収納しないでください。
    長時間放置しておくと、接続部で折れる可能性がありますので必ずまっすぐの状態で保管してください。

専用ケース(ジョイント式用)

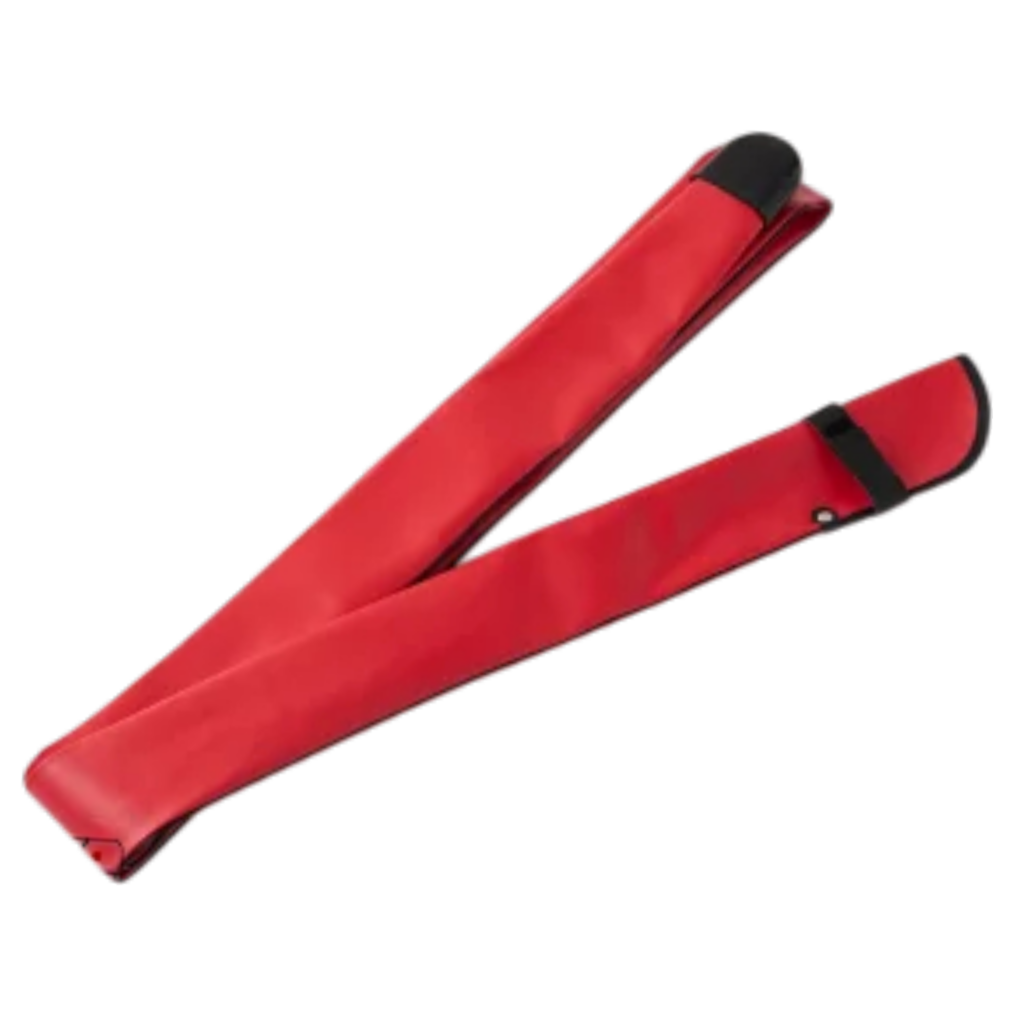

■袋タイプ

本数は、~6本までが最適です。
革製の袋です。
開口部を折りたたんで、マジックテープで簡単に留める構造です。
サイズ:1m用 約200g/ 2m用 約250g

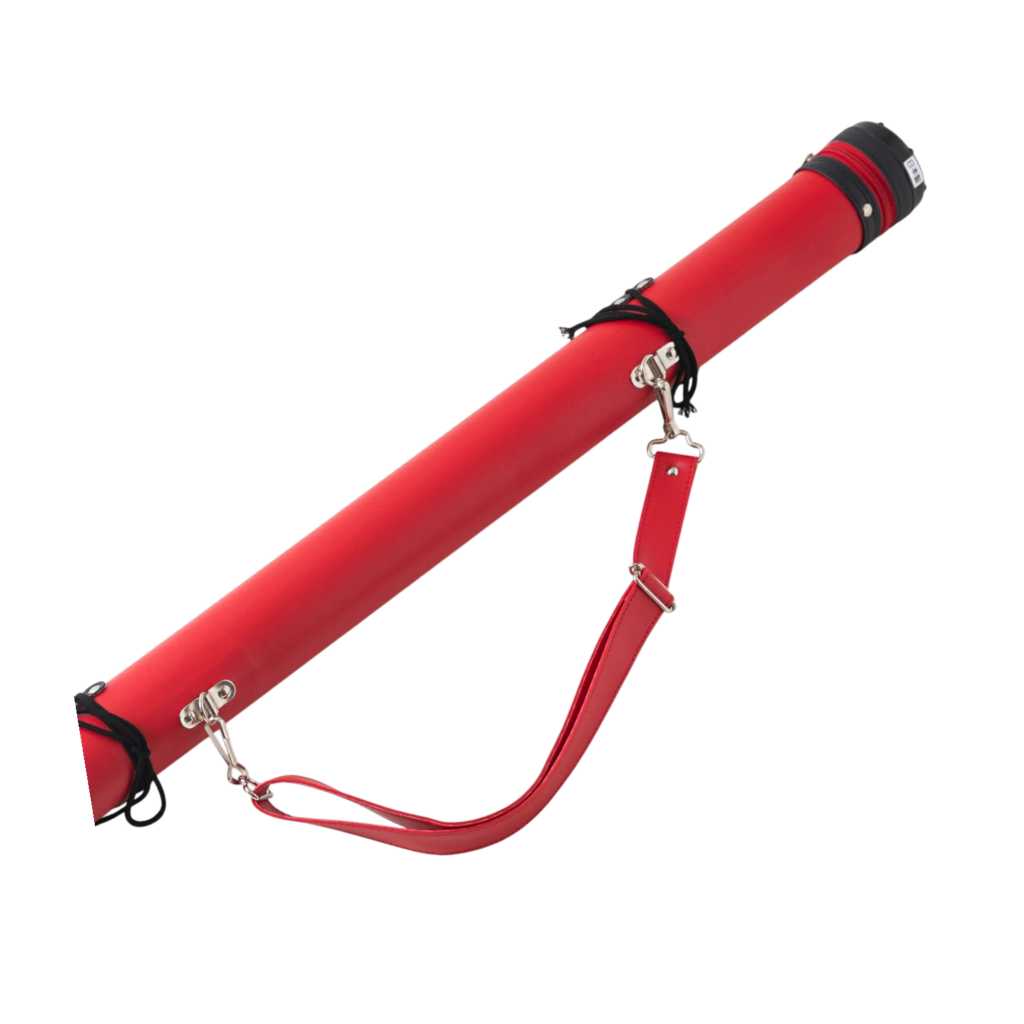

■筒タイプ

本数は、~20本までになります。
ビニール製の筒です。
取手付きで持ち運びに便利です。
開口部は、チャックにて留める構造です。
サイズ:1m用 約700g

巻取具&架台

リングスタンドの設置方法

リングスタンドの足を開き赤玉を閉めて 固定します

センターパイプにマキトリングを差し込みます

誘導棒をセットしてノブボルトを回し、しっかり固定します

誘導ボルトの高さを調整しモンキーレンチでダブルナットを閉めます

検尺ロッドの末端を誘導金具に通します

末端を結束バンドで固定します

そのまま検尺ロッドを巻いていきます

これで完成です

リングスタンドの収納方法

赤玉ナットを緩め持ち上げます

この時指を挟まないように注意してください

足を閉じて赤玉ナットを締め固定したら完成です

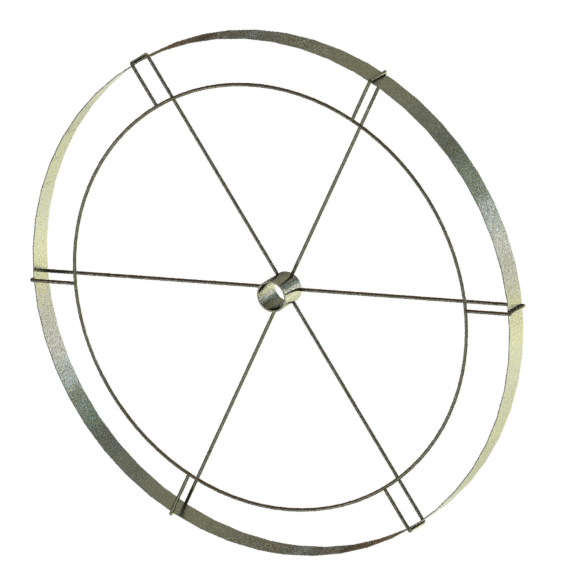

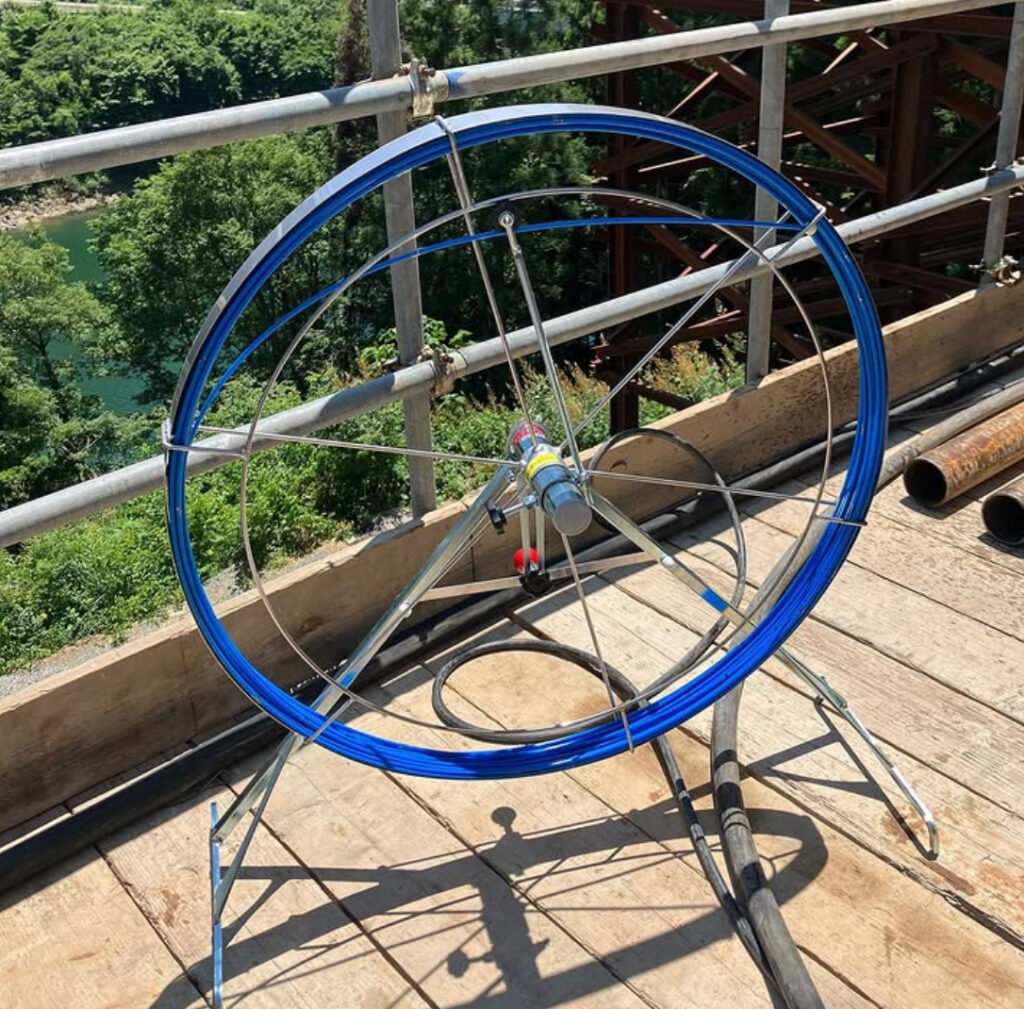

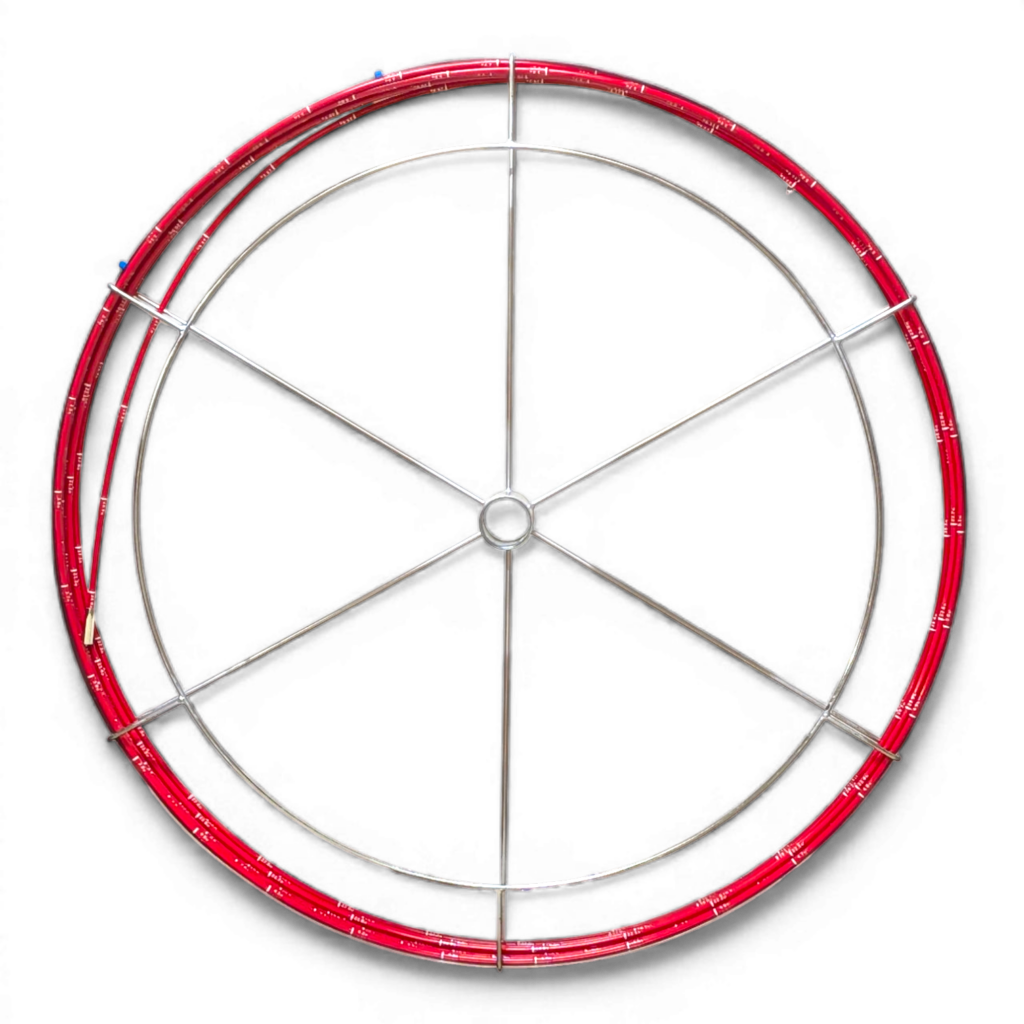

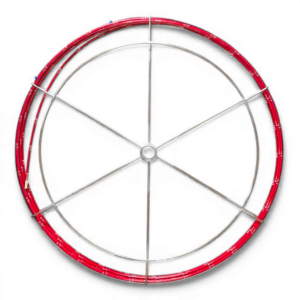

巻取具(マキトリング)

巻取具(ステンレス製、パイプ部のみSS400)

単管や架台にセットし簡単に巻取り収納できます
50m・100m 等の長い検尺ロッドを、
使用される場合に大変便利です!
簡単に出し入れができ、収納にも便利です。
中心に単管が入ります。

寸法 Φ950 60幅 3.8kg

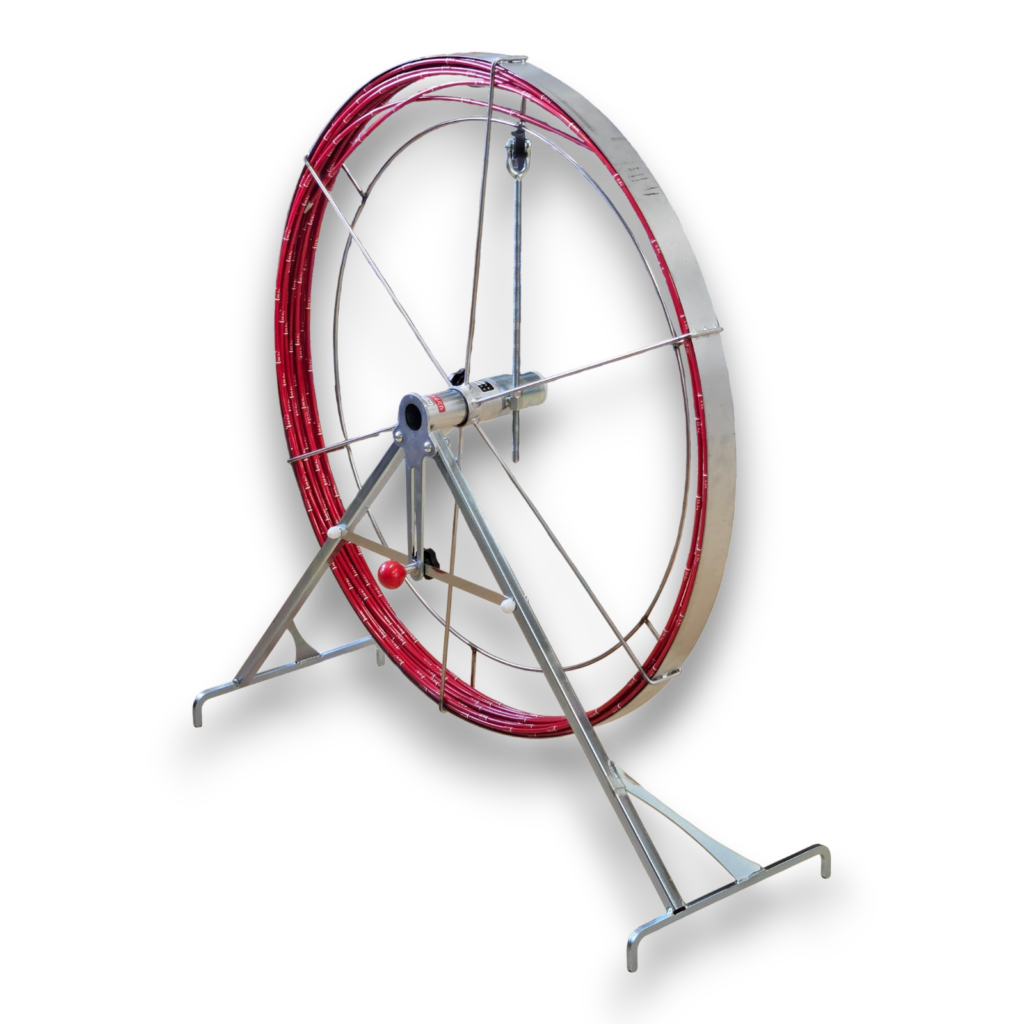

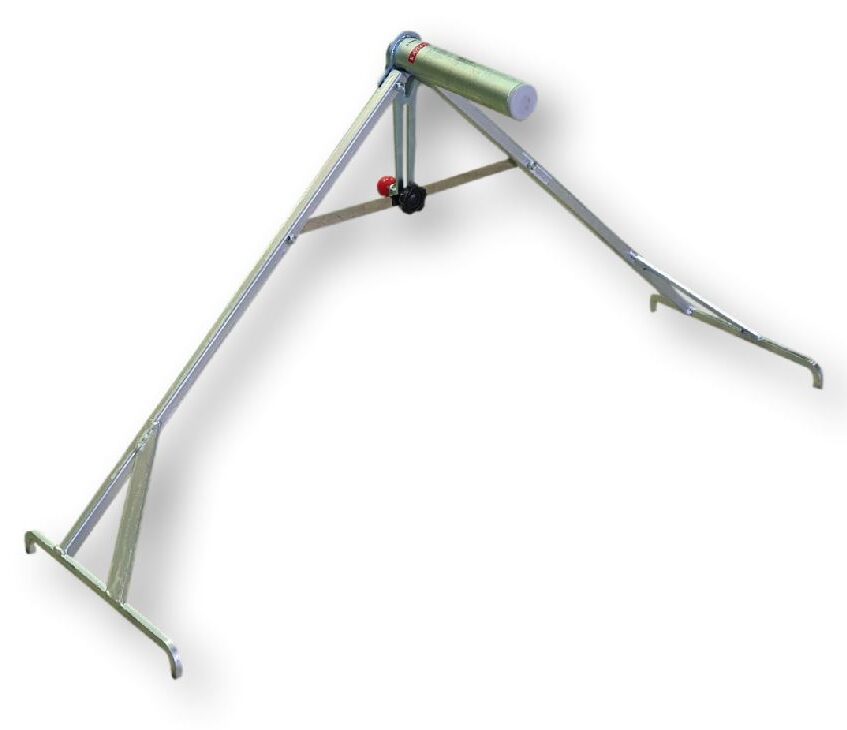

架台:リングスタンドⅡ NEW

■折りたたみ式
   折りたたみ時:870x400x100  完成時:1200×380×650  重さ:6kg

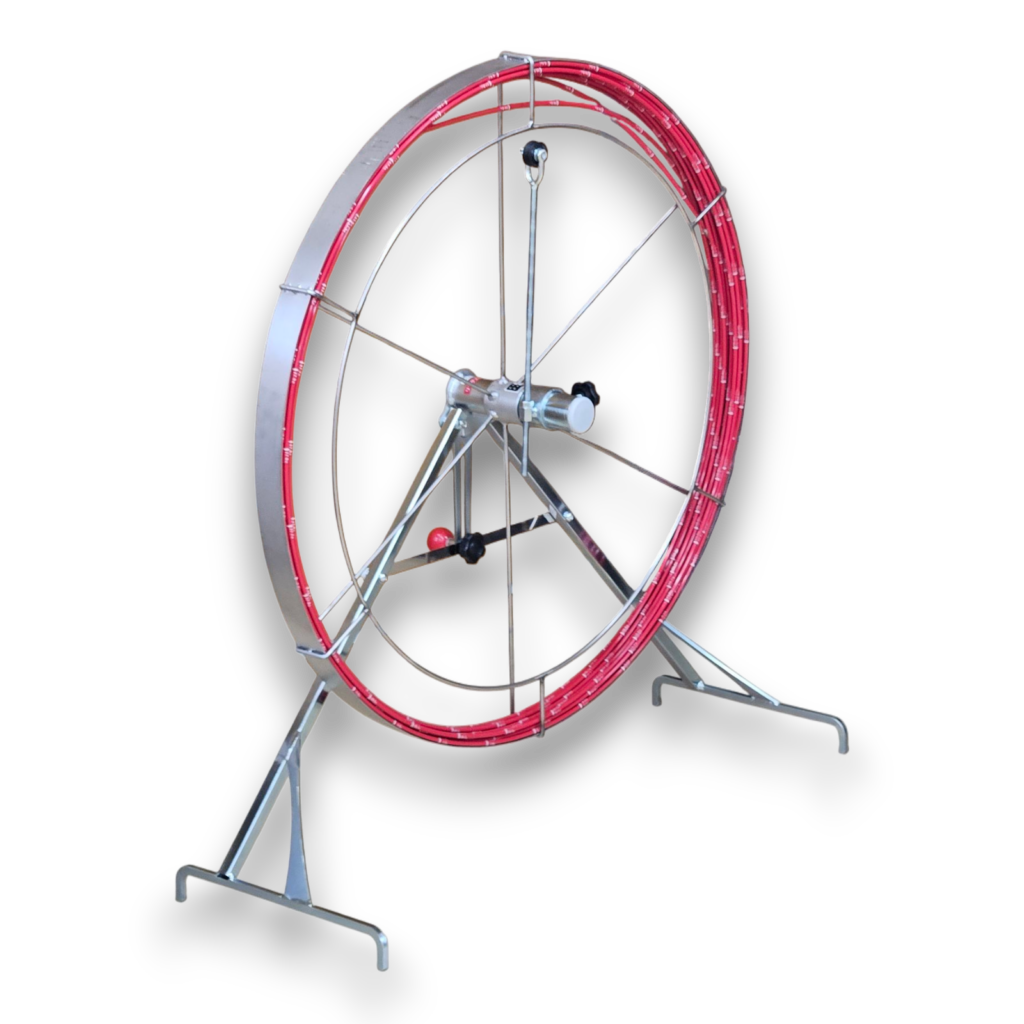

架台:リングスタンド(販売終了)

■折りたたみ式
   折りたたみ時:870x430x120  完成時:1000×390×620  重さ:5kg

セット図

検尺ロープ (ロープ状の検尺です 垂直用)

  • 目盛 5㎝
  • 幅 6.3㎜
  • 長さ(m) 30/50/100
  • オモリ・検尺ロープ用リール

    • 標準タイプ・・φ85 1.7kg
    • (販売終了)細長タイプ・・φ50 1.3kg

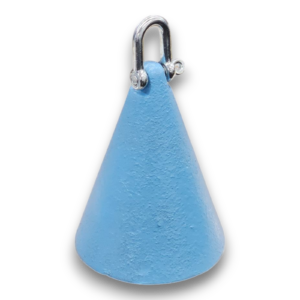

    おもり
    • 幅22×奥行24×高さ26cm、
    • 2.06kg
    • 30~100m用

    検尺ロッド Q&A

    A:最長100mになりますので作成はできません。

    A:JQAは一般財団法人 日本品質保証機構品質を保証してくれます。

    ただ、政府のお墨付きでは無く株式会社がJQAが認証したと言っているにすぎません。

    A:基本同じぐらいです。
    直進性を求めるのならFロッドをおすすめします。
