エアー式ダイアフラムポンプ
(ペコペコポンプ)

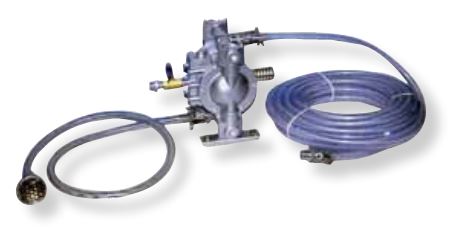

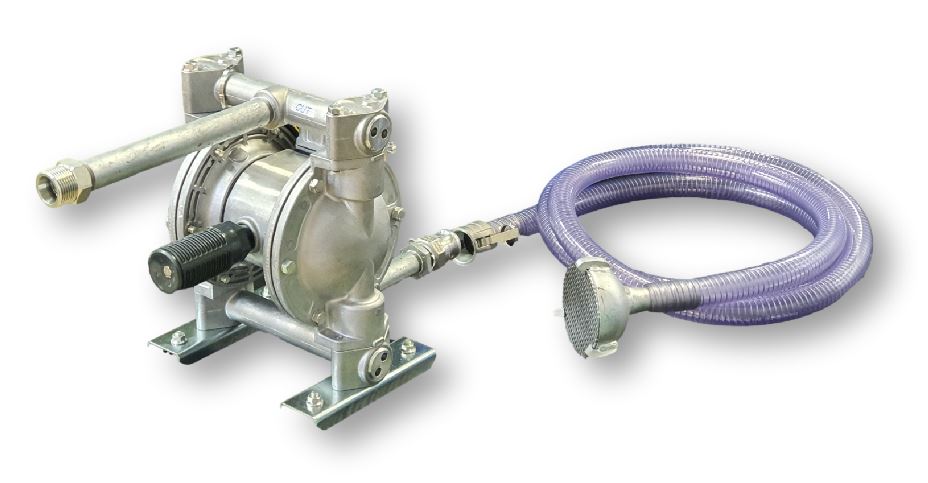

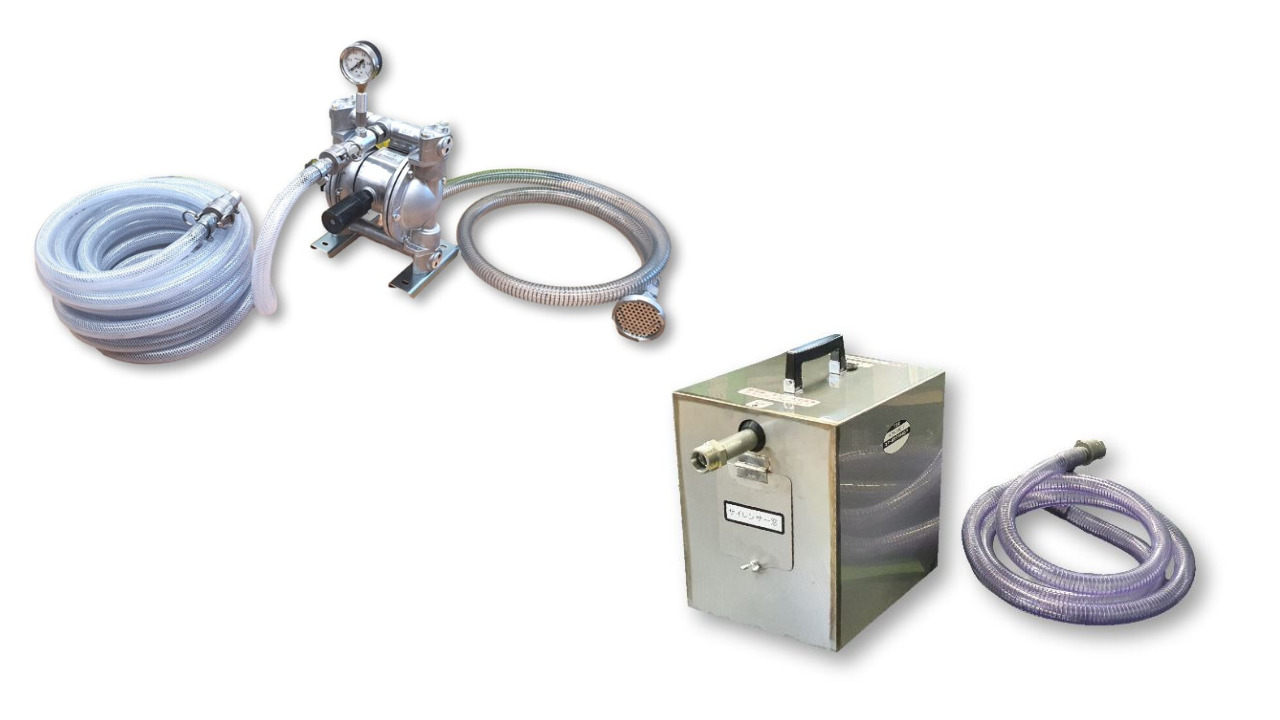

・標準品 NDP-20S
・カスタム品 NDP-20S-FSC-SⅡ ステンレスカバー付
- グラウト・セメントペーストの注入機械。
- ロックボルトの注入に最適です。
- 軽量・小型・高性能のニ連ダイアフラムポンプです。
- 送水用としても使用できます。
- コンプレッサー・注入ホース・エアーホースが必要です。
常用エア圧力 | 0.2~0.7MPa |
最高吐出圧力 | 0.7MPa |
吐出量 | 350mL( 1ストローク ) |
最大吐出量 | 水 80L/min セメントペースト 30L/min |
最大エア消費量 | 1200L/min |
スラリー限界 | 2㎜以下( 最大通過粒子径 ) |
粘度限界 | 自吸 3Pa・s以下 |
押込 | 8Pa・s 以下 |
型式 | NDP-20S |
使用環境温度範囲 | 気温 0~70℃ ダイヤフラム材質:NBR |
ペコペコポンプ 故障の点検と対策
標準品 NDP-20S
- 標準セット品です。(エアー口:PT3/4)
【付属品】
- バキュームホース 1”-2m 1本
- 注入グラウトホース 3/4-15m 1本
- 圧力計 1MPa 1個

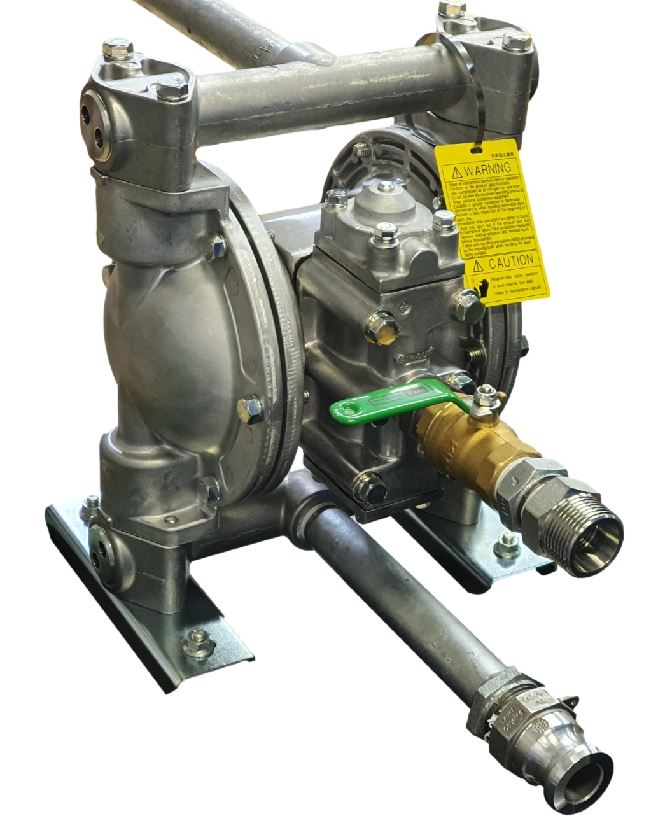

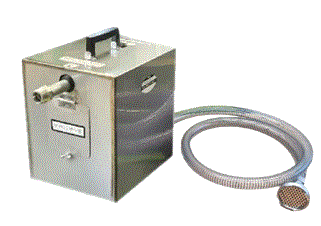

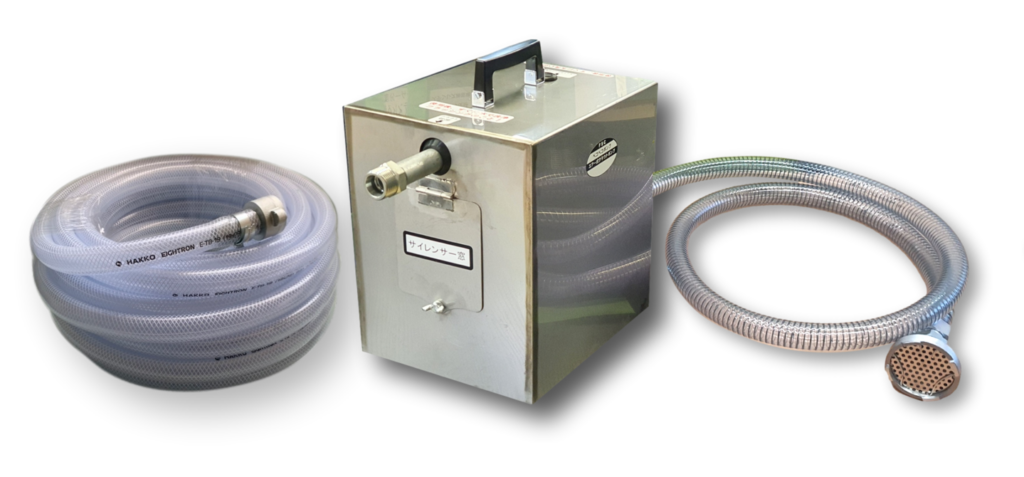

カスタム品 NDP-20S-FSC-SⅡ
(ステンレスカバー付)
【標準品との違い】
- ステンレス製のカバーが付いていますので、掃除・手入れがしやすくサイレンサーを保護します。
- エアー吸い込み口にシングルスパットが付いています。
- ボールバルブが 3/4 になります。
【仕様】
- グラウト吐出口
3/4メス → 3/4長ニップルオス
→ 東洋型カップリングシングルスパット3/4(ネジ部はG1”) - グラウト吸引口
3/4メス → 3/4長ニップルオス → カムロック 1”オス - エアー口
3/8メス → ブッシング3/8x3/4オス → ボールバルブ3/4
→ 六角ニップル3/4 → 東洋型カップリングシングルスパット3/4
【付属品】
- バキュームホース1”-2m 1本
- 注入グラウトホース3/4-15m 1本
- カバー寸法:360x480x600
ペコペコポンプの比較表
標準品 NDP-20S | カスタム品 NDP-20S-FSC-SII ステンレスカバー付 | |
---|---|---|
圧力計 | あり(1.0MPa) | 無し |
吐出し口接続 | カムロック 3/4 オス | 東洋型カップリングシングルスパット 3/4 |
吐出しホース接続 | カムロック 3/4 メスとR ネジ 3/4 | 東洋型カップリングスパット無 3/4 |
エアーロ接続 | R ネジ 3/4 | 東洋型カップリングシングルスパット 3/4 |
エアーコック | ボールバルブ 1/4 | ボールバルブ 3/4 |
特徴 | ・カバー付きより値段が安い ・組立が必要 | ・カバーがある為掃除 手入れがしやすい ・組立された状態で納品 |
納品方法 | 段ボール1セットで納品 | 吐出しホースと本体が別口で納品 |
重量 | 本体のみ9kg | 本体のみ15kg |
オプション
圧力計
動画

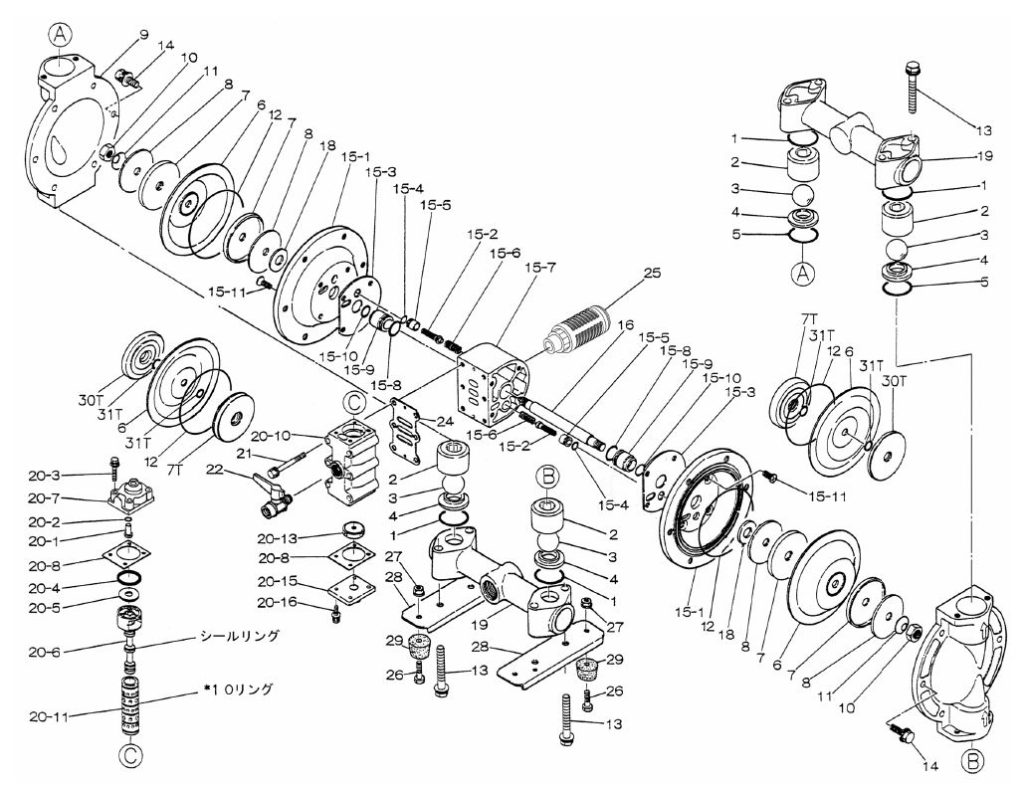

部品図(部品販売可能です)

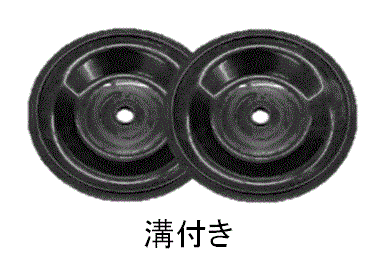

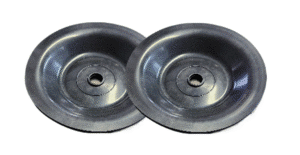

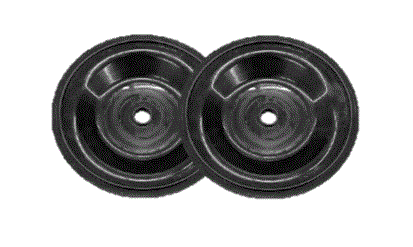

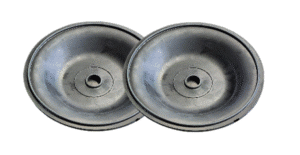

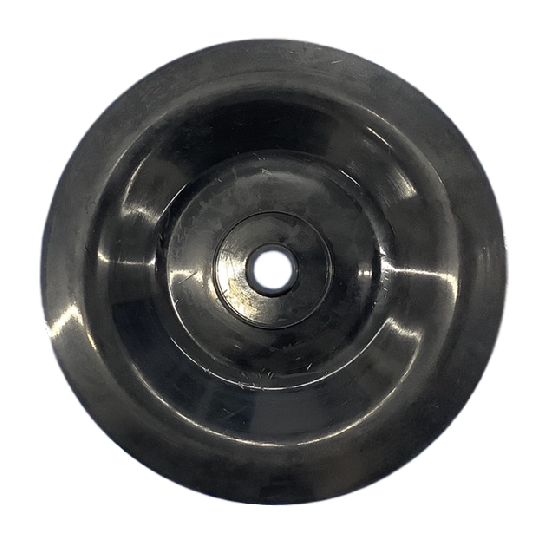

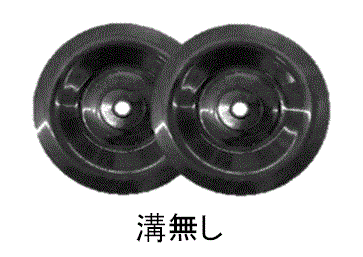

No. | 部品番号 | 部品名称 | 数量 | No. | 部品番号 | 部品名称 | 数量 |
---|---|---|---|---|---|---|---|
1 | 640036 | O-リング | 4 | 18 | 802361 | バルブ組立 | 1 |
2 | 711700 | バルブ受け | 4 | 19 | 682265 | ボルト | 6 |
3 | 771552 | ボール | 4 | 20 | 682772 | バルブ | 1 |
4 | 590086 | バルブシート | 4 | 21 | 771056 | ガスケット | 1 |
5 | 640132 | O-リング | 2 | 22 | 680913 | サイレンサー | 1 |
6 | 771254 | ダイアフラム | 2 | 23 | 611148 | ボルト | 4 |
7 | 709153 | センターディスク | 4 | 24 | 682276 | フランジ付ナット | 4 |
8 | 709152 | 座金 | 4 | 25 | 709157 | ベース | 2 |
9 | 711686 | アウトチャンバー | 2 | 26 | 770551 | ゴム足 | 4 |
10 | 682263 | ナット | 2 | 27 | 634574 | 異径ニップル | 1 |
11 | 682730 | 皿バネ | 2 | 28 | 634259 | ニップル | 1 |
12 | 682264 | ボルト | 8 | 29 | 711258 | ゲージスタンド | 1 |
13 | 682724 | ボルト | 12 | 30 | 681321 | 压力計 | 1 |
14 | 802051 | 本体組立 | 1 | 31 | 634415 | 異径チーズ | 1 |
15 | 709163 | センターロッド | 1 | 32 | 708120 | カムタイト | 1 |
16 | 771054 | クッション | 2 | 33 | 708101 | カムタイト | 1 |
17 | 831243 | マニホールド組立 | 2 | 34 | 634578 | 異径ニップル | 1 |
修理・点検・整備行います
修理前
修理後
修理後
ペコペコポンプ Q&A
A:冬時期、湿気などでサイレンサーが凍り機能しなくなることがあります。
お湯などで温めて溶かして下さい。
また、溶かすことが出来ない場合は、サイレンサーを外してご使用下さい。
音が大きくなりますが性能上問題はありません。
A:サイレンサーの詰まりやダイヤフラムパッキンの消耗、
逆止弁のボールの消耗(径が小さくなる)などが考えられますのでご確認下さい。
A:常用エア圧力0.2~0.7Mpaかつ最大エア消費量1.2リューベー仕様の為、各使用目的に応じた出力のコンプレッサーが必要になります。
※吐出空気量が1.2リューベー以上、余裕をもって1.6リューベー以上を推奨します。
A:約10mほどです。
A:約50mほどです。
A:ペコペコポンプが吸い込める限界の液体粘度のことを言います。3Pa・s以下となっていますが
3Pa・sと家庭の周りで例えるとシャンプーぐらいになります。よって、シャンプーぐらいの粘りは
吸い込める仕様になっております。
A:セメントは100kgです。(セメントの量(重量)に0.50を掛ける。水1kgは1リットル)
A:ポンプより吸い込み液体が高い位置で使用する場合の目安です。
A:パスカル秒【SIにおける粘度の単位(SI単位とは、国際単位系)1Pa・s=1000mPa・s】

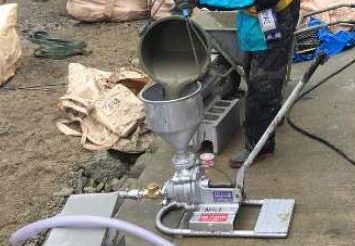

手動式グラウトポンプ
SDA-27
- セメントミルクの注入作業に!
- 弊社のレンタル品は、作業効率を良くするために逆止弁を強化しています。

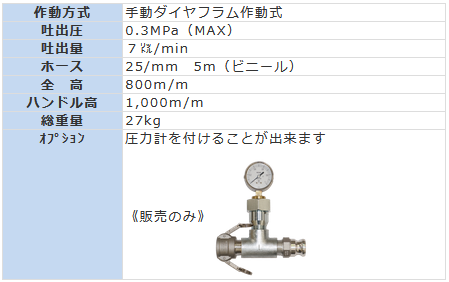

作動方式 | 手動ダイヤフラム作動式 |
---|---|
吐出圧 | 3kg (0.3MPa) /cm² |
吐出量 | 7㍑/min |
ホース | 1" 5m (ビニール) |
全高 | 800mm |
ハンドル高 | 1000mm |
総重量 | 27kg |
オプション《販売》 | 圧力計を付けることが出来ます |
部品図
番号 | 部品名 | 一台分個数 | 備考 |
---|---|---|---|
1 | フレーム | 1 | |
2 | ポンプ台座 | 1 | |
3 | ダイヤフラム上坂 | 1 | |

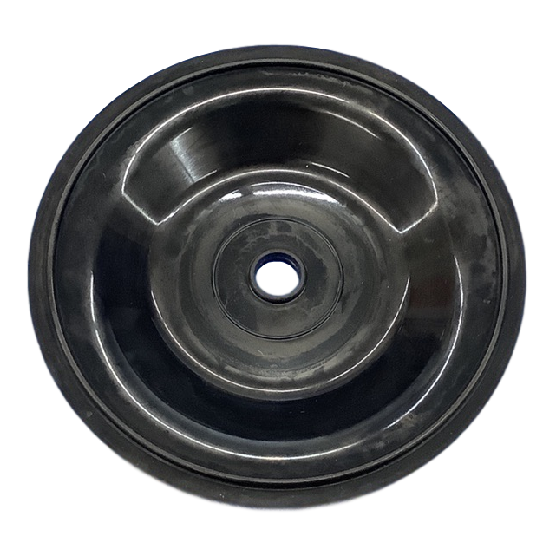

4 | ダイヤフラム#104 | 1 | 外φ175x内φ95 |
5 | ピストン | 1 | |
6 | 六角ボルト | 4 | M6x35 |
7 | 下部ハンドル | 1 | |
8 | ピストンシャフト | 1 | |
9 | ハンドルピン 作動 | 1 | |
10 | 割りピン | 2 | |
11 | ハンドルピン 固定 | 1 | |
12 | 割りピン | 2 | |
13 | 六角ボルト | 4 | M10x30 |
14 | ポンプ室 | 1 | |
15 | スタットボルト | 4 | M10x45 |
16 | スタットボルト | 4 | M10x45 |
17 | ダイヤフラム#101 | 1 | 外φ150x内φ70 |
18 | 圧縮室 | 1 | |
19 | バルブ室 | 1 | |
20 | 板バルブ | 1 | |
21 | バルブ室用六角ボルト | 4 | M8x30 |
22 | ホッパー用スリーブ | 1 | |
23 | ホッパー用パッキン | 1 | 10920081 |
24 | ホッパー用六角ボルト | 4 | M8x30 |
グラウトポンプ関連商品

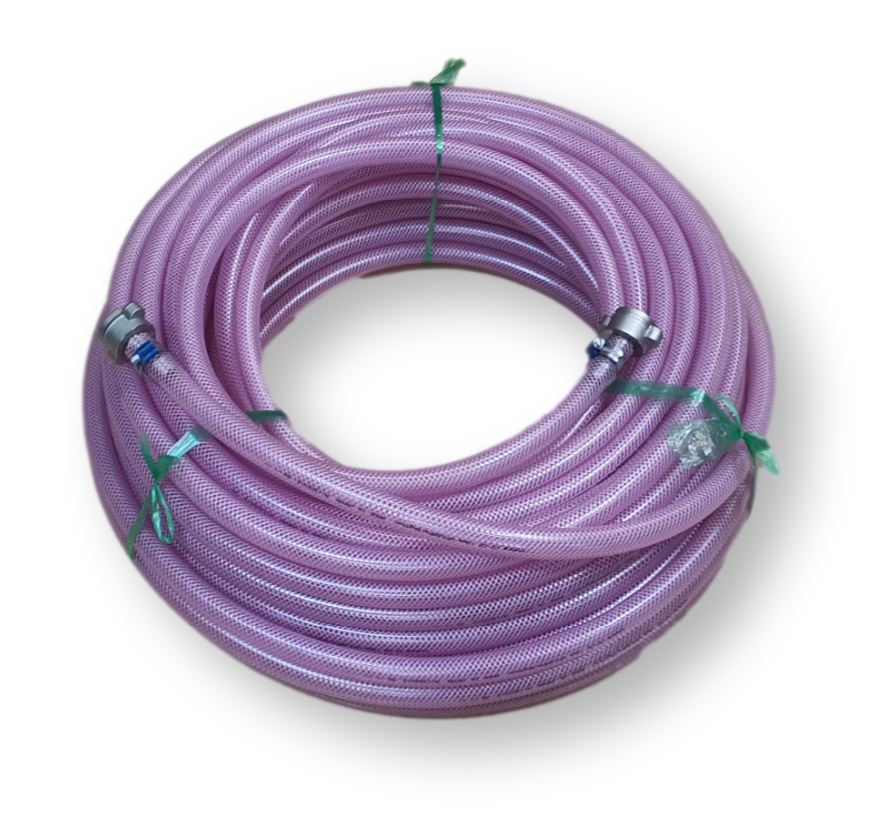

注入ホース
25m(黄色)と50m(赤色)を在庫しています

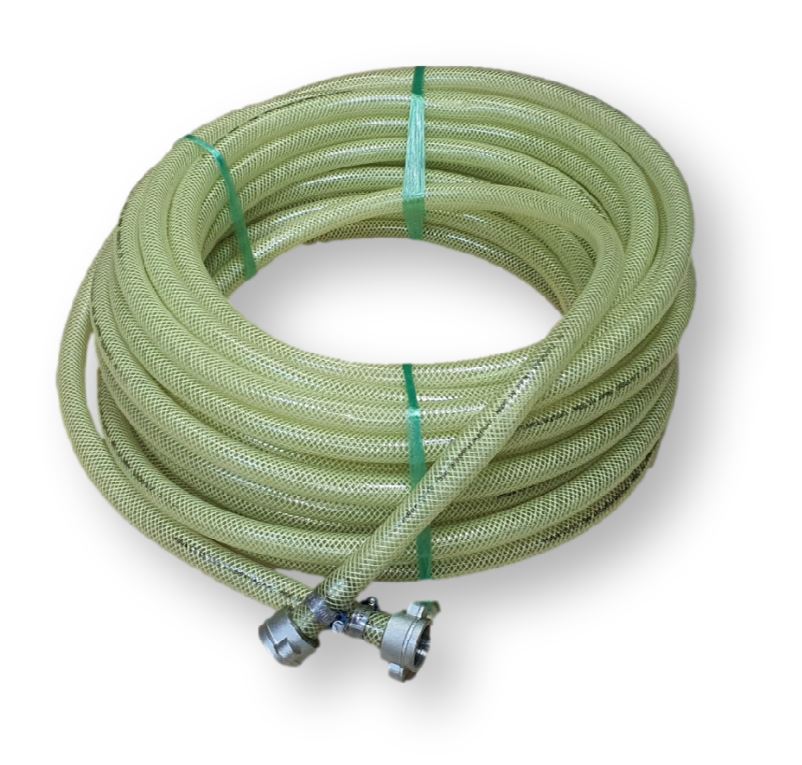

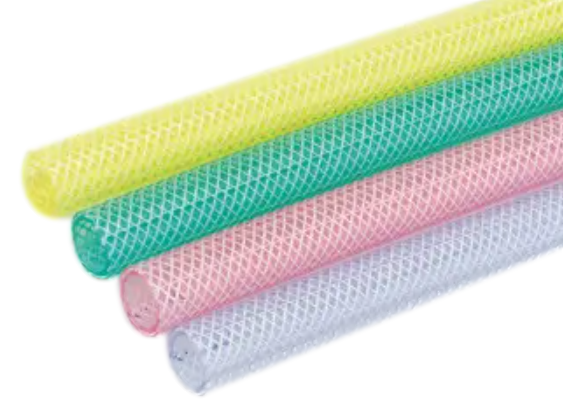

・グラウトホース(半透明)
サイズ | 外径×内径 | 常用加圧 | 在庫品 |
---|---|---|---|
3/4 | φ26×φ19 | 0.6MPa | 25m |
50m | |||
1" | φ33×φ25 | - |

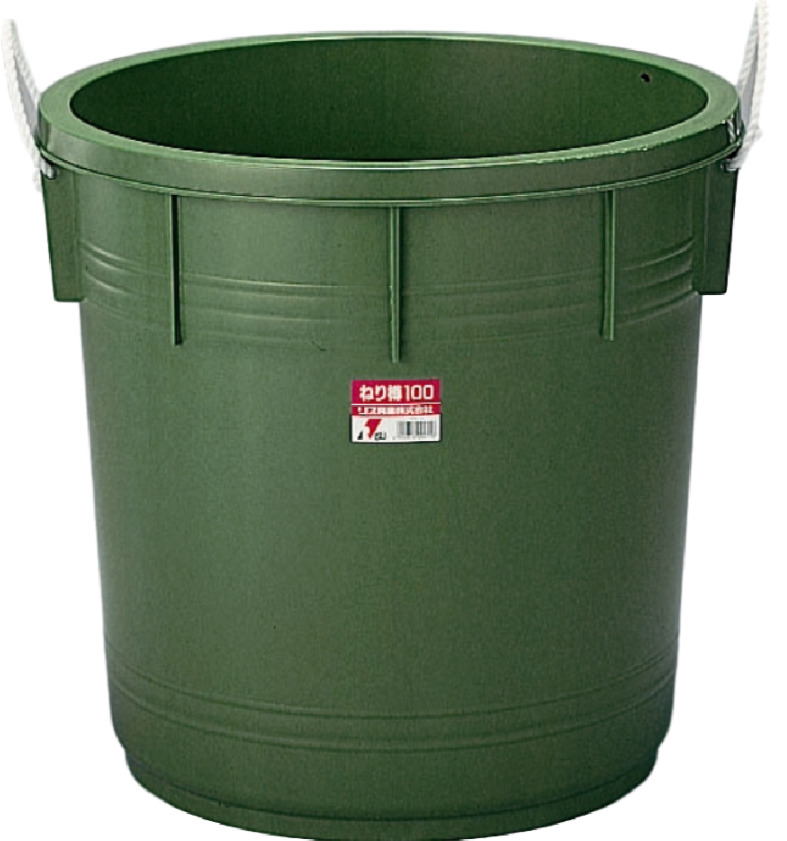

練り樽
グラウトなどの混練に!
(内側に目盛が付いています)
外寸(㎜) | 重さ(kg) | 容量(ℓ) | |
---|---|---|---|
練り樽 #75 | 560×560×470 | 3.7 | 75 |
練り樽 #100 | 605×605×565 | 5.0 | 100 |

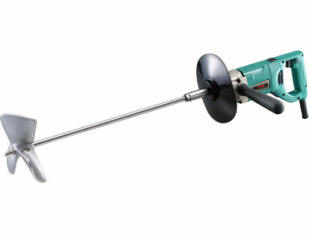

かくはん機(ハンドミキサー)
●低速型 ●二重絶縁

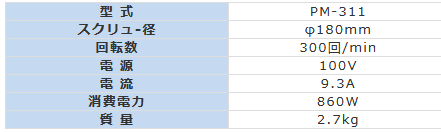

型式 | APM311 |
---|---|
スクリュー径 | φ180mm |
回転数 | 300回/min |
電源 | 100V |
電流 | 9.3A |
消費電力 | 860W |
質量 | 2.7kg |
寸法 | 890×幅90×高さ138mm |
付属品 | アルミスクリュー180mm羽根3枚 ※ステンレスタイプもオプションあり |
コンクリート溶解剤

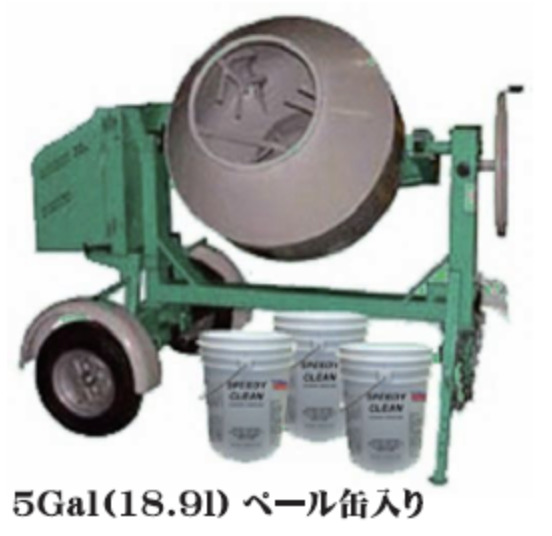

Speedy-Clean 650ml
- コンクリートやモルタルを除去するクリーナーです。
- コンクリートやモルタルをマッシュ状に分解し、除去しやすくします。
- 有害薬品を使わず、ペンキや下地に影響なく、コンクリートに直接作用し、分解します。
- 金属を錆びさせず、臭いもなく燃えません。しかも100%生分解性です。
5Gal(18.9L)ペール缶入り
スピーディークリーンは、
装置に影響を与えません。
- 液状で、特別にコンクリート成分に直接働き、セメントのついた器具、機械、工具等にこびりついたコンクリートも、分解して落とせます。
- 配合されている濃縮された成分で、持続してコンクリート成分に働きます。柔らかくなったコンクリートは、高圧洗浄機で洗い流すことができます。
- 固まったコンクリート、モルタル、グラウト、漆映等の表面、古くなった錆や酸化も取り除きます。
使用用途:コンクリートの撥ね、パティオデッキの基礎、ミキサートラック、セメント運搬車、モルタルポンプ、トロウェル、スクリード、コンクリートソー、コンクリートシューター、オーガ等
